10: WARTUNG
10A: Tägliche vorbeugende Wartung
Die folgenden Wartungsarbeiten am System PAT1M4.0/PAT1.5M4.0 müssen täglich (nach Bedarf) durchgeführt
werden, um eine optimale Leistung und einen problemfreien Betrieb zu gewährleisten.
INTERVALL
Höchstens 300 Zyklen
Höchstens 2500 Zyklen (= ½ Kabelbinderrolle)
10B: Erweiterte Wartung
ACHTUNG: BEI WARTUNGS- UND EINSTELLUNGSARBEITEN AN DEN WERKZEUGEN
PAT1M4.0 / PAT1.5M4.0 MUSS IMMER EINE SCHUTZBRILLE MIT SEITENSCHUTZ
GETRAGEN WERDEN.
ACHTUNG: DAS WERKZEUG IMMER VOR DER ZERLEGUNG VON DER LUFTZUFUHR
TRENNEN.
ACHTUNG: ELEKTROSTATIK-EMPFINDLICHES GERÄT. NUR AN ELEKTROSTATIK-
GESCHÜTZTEN ARBEITSPLÄTZEN ÖFFNEN ODER HANDHABEN.
Die folgenden Wartungsarbeiten am System PAT1M4.0/PAT1.5M4.0 müssen innerhalb der angegebenen Intervalle
durchgeführt werden, um einen problemfreien Betrieb und eine lange Lebensdauer zu gewährleisten. Bestimmte
Wartungsverfahren müssen von Ihrer Wartungsabteilung durchgeführt werden. Informieren Sie Ihre
Wartungsabteilung, wenn diese Wartungsintervalle erreicht werden.
1. Trennen Sie den
Verbindungsschlauch PHM vom
Werkzeug PAT1M4.0 bzw.
PAT1.5M4.0. Entfernen Sie den
Spitzenbehälter vom Werkzeug.
2. Legen Sie das Werkzeug so auf
einen Tisch, dass die Klauen
nach links zeigen. Nehmen Sie
einen 2,5mm-
Innensechskantschlüssel und
entfernen Sie die fünf (5)
Innensechskantschrauben vom
linken Teil des Gehäuses.
Notieren Sie sich mithilfe von
Abb. 20, wo welche Schraube
eingesetzt wird.
3. Führen Sie die folgenden
Wartungsverfahren in den
vorgeschriebenen Abständen
durch:
PA27647A01_05
BEDIENUNGSANLEITUNG
DEUTSCH
GEGENSTAND
1
2
Seite 54 von 69
PAT1M4.0, PAT1M4.0-BT
PAT1.5M4.0, PAT1.5M4.0-BT,
PDM4.0, PHM
WARTUNGSVERFAHREN
Spitzenbehälter leeren, bevor er voll ist.
(Siehe Abschnitt Spitzenbehälter auf Seite 24.)
Transportstreifen-Restebehälter leeren.
(Siehe Abschnitt Nachladen auf Seite 21.)

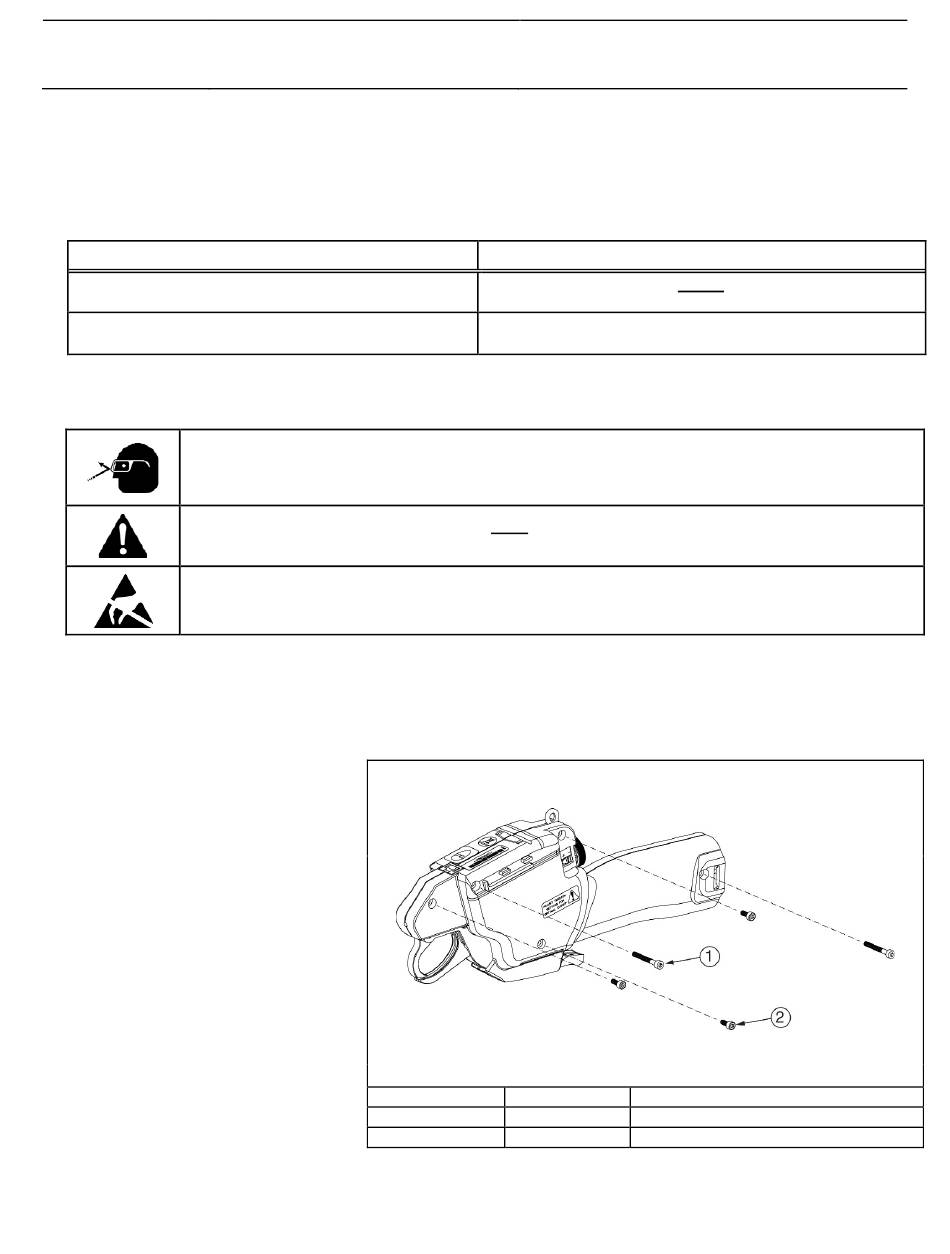

Abb. 20
ST.
2
3
GRÖSSE
M3 x 25
M3 x 8
12-2018
