INTERVALL WARTUNGSVERFAHREN (siehe Abb. 21 unten)
Schmutz von Werkzeuggehäuse und Getriebe
entfernen.
(Dieses Verfahren muss von der Wartungsabteilung
ausgeführt werden.)
1. Gleitstück der Arretierung schmieren.
(Dieses Verfahren muss von der Wartungsabteilung
ausgeführt werden.)
2. Alle Zapfen und Wellen reinigen und schmieren.
Alle
(Dieses Verfahren muss von der Wartungsabteilung
100.000
ausgeführt werden.)
Zyklen
3. Welle auf beiden Seiten des Greiferantriebsrads ölen
(je 1 Tropfen).
(Dieses Verfahren muss von der Wartungsabteilung
ausgeführt werden.)
4. Nocken am Getriebe der vorderen Klaue reinigen und
wieder einfetten.
(Dieses Verfahren muss von der Wartungsabteilung
ausgeführt werden.)
Alle
200.000
PHM-Schlauch austauschen (nicht abgebildet).
Zyklen
4. Den linken Teil des Gehäuses mit den 5 Innensechskantschrauben, die in Schritt 2 entfernt wurden, wieder
am Werkzeug anbringen (siehe Abb. 20). Die Schrauben mit einem 2,5-mm-Innensechskantschlüssel auf
60 oz-in (0,42 Nm) anziehen.
5. Den Spitzenbehälter wieder anbringen und bei Bedarf den Verbindungsschlauch PHM wieder anbringen, um
den Betrieb wieder aufzunehmen.
Die folgenden Wartungsverfahren können alle 500.000 oder mehr Zyklen erforderlich werden. Wenden Sie sich
zur Durchführung der erforderlichen Arbeiten in den vorgeschriebenen Intervallen an Ihre Wartungsabteilung.
PA27647A01_05
BEDIENUNGSANLEITUNG
DEUTSCH
Seite 55 von 69
PAT1M4.0, PAT1M4.0-BT
PAT1.5M4.0, PAT1.5M4.0-BT,
PDM4.0, PHM
SCHMIERMITTEL
n.z.
Leichtes
Allzweck-Maschinenöl
Moly Ultra 800 EP von Schaeffer
n.z.

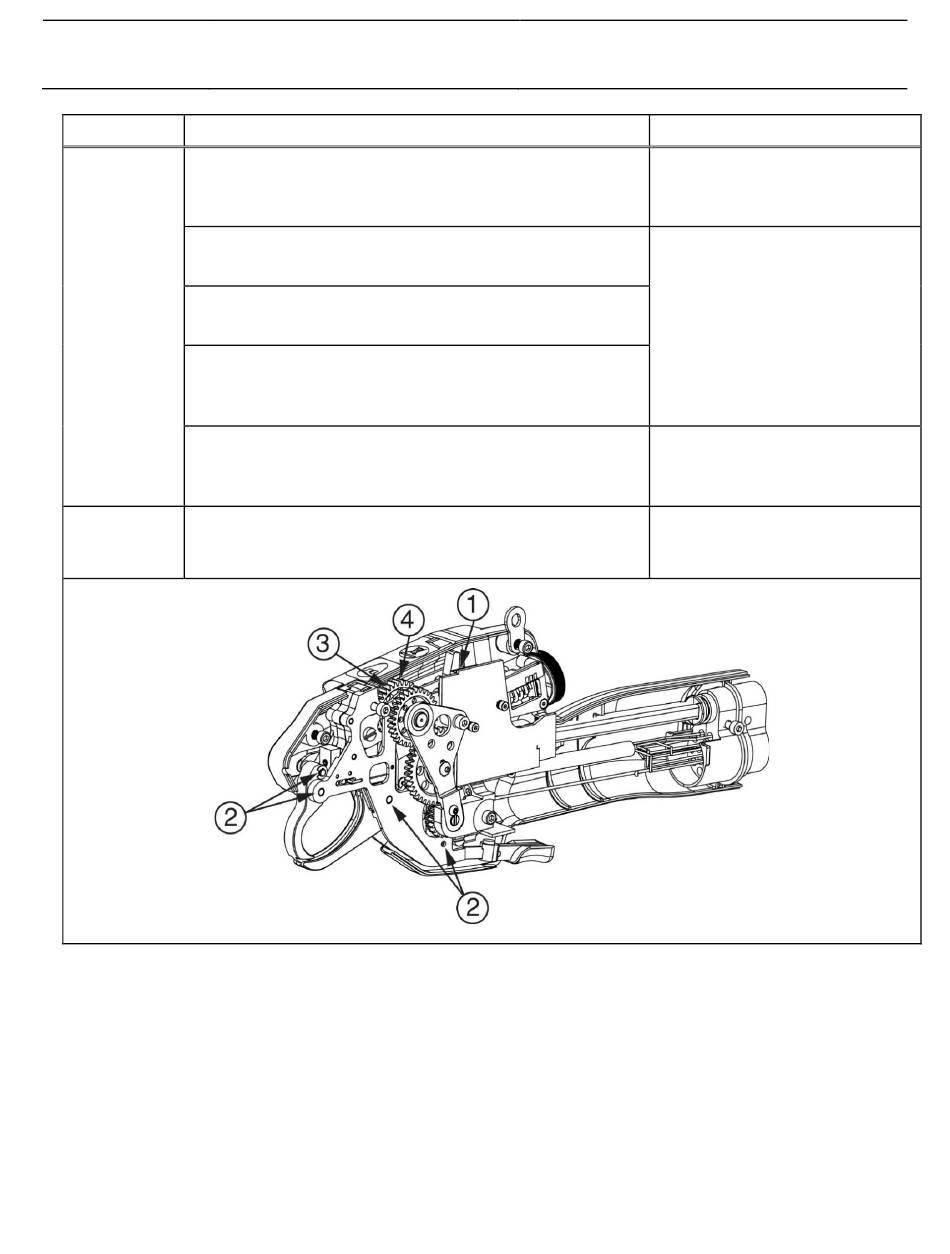

Abb. 21
