2B: Spender PDM4.0
Der Spender PDM4.0 steuert den Betrieb des Verarbeitungswerkzeugs PAT. Der Verteiler verfügt über ein
elektronisches Display mit einer schrittweisen Menüsteuerung für Funktionseinstellungen. Über das Display ist auch
die Fehlerkennung möglich, sodass Ausfallzeiten minimiert werden. Zusätzlich zur optischen Fehleranzeige wird
ein akustisches Signal abgegeben, anhand dessen der Benutzer den entsprechenden Status bestimmter Störungen
erkennen kann: Blockierung im Spender, Kabelbinder in Schlauch, Kabelbinder in Werkzeug usw. Die Meldungen
werden in den Abschnitten Fehlermeldungen, Funktionsmeldungen oder Funktionsfehlerbehebung erklärt. Der
Verteiler ist mit einem rückstellbaren Zählwerk ausgestattet, das die verarbeiteten Kabelbinder zur
Produktionsdatenerfassung und zur Bestimmung der Wartungsintervalle anzeigt. Zum Auffangen der
abgeschnittenen Stücke des Transportstreifens ist außerdem ein Restebehälter vorhanden.
Abb. 2
PA27647A01_05
BEDIENUNGSANLEITUNG
DEUTSCH
Seite 5 von 69
PAT1M4.0, PAT1M4.0-BT
PAT1.5M4.0, PAT1.5M4.0-BT,
PDM4.0, PHM

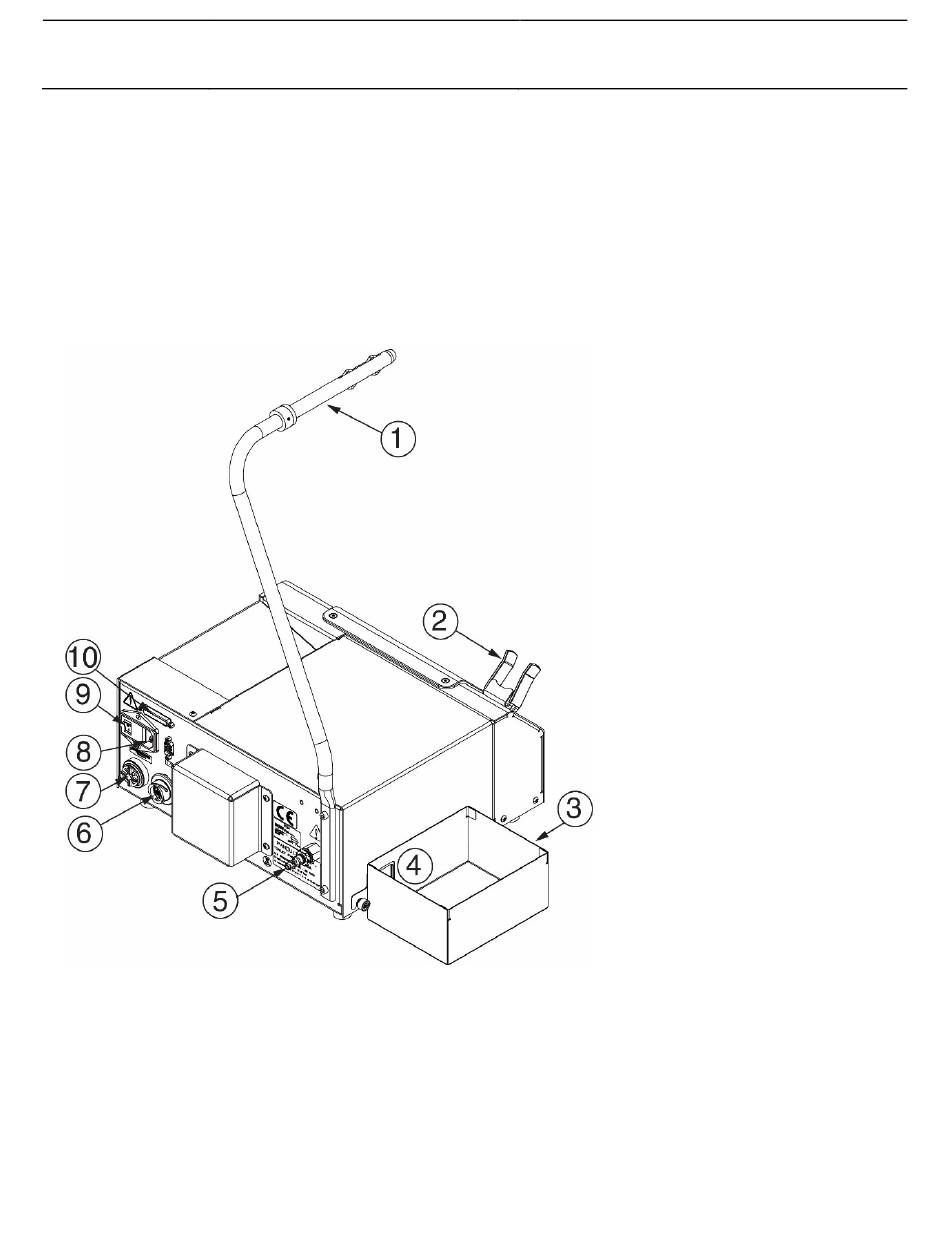

Spender PDM4.0 – Bauteile
1. Rollenhalterung XMR
2. Werkzeughalteklammer
3. Transportstreifen-Restebehälter
4. Transportstreifen-Austrittsöffnung
5. Lufteinlass-Anschluss
6. Ethernet-Anschluss
7. Summer-/Lautstärkeeinstellung
8. Netzschalter/Sicherungshalter
9. Netzkabelbuchse
10. Elektrische Schnittstelle
