Verbindungsschläuche Phm1 / Phm2 / Phm3 - Panduit PAT1M4.0 Bedienungsanleitung

© Panduit Corp. 2018

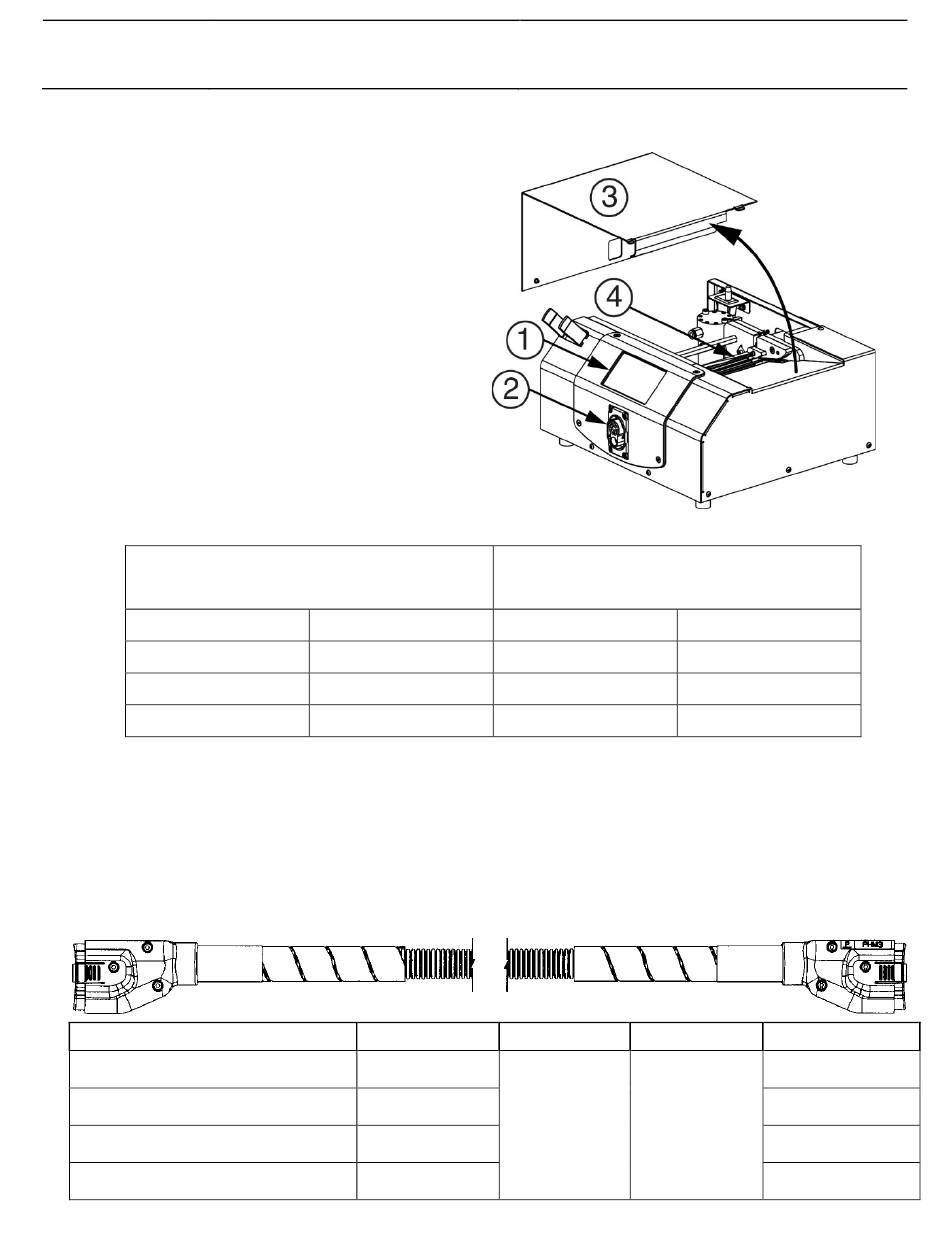

Spender PDM4.0 – Bauteile (Fortsetzung)
1. LCD-Touchscreen (Farbdisplay)
2. Verbindungsschlauch-Anschlussblock
3. Spendertür
4. Drehempfänger
Gesamtsystem (Spender mit Restebehälter,
Rollenhalterung und Kabelbinderrolle):
GEWICHT:
2C: Verbindungsschläuche PHM1 / PHM2 / PHM3
Der Verbindungsschlauch PHM verbindet mit Schnellverbindungskupplungen an beiden Schlauchenden das
Verarbeitungswerkzeug mit dem Verteiler. Jedes Ende kann sowohl an das Verarbeitungswerkzeug als auch an
den Verteiler angeschlossen werden, da beide identisch sind. Der einzelne Kabelbinder wird vom Verteiler aus mit
einem Druckluftstoß durch den Verbindungsschlauch zum Verarbeitungswerkzeug transportiert.
Abb. 4
VERBINDUNGSSCHLAUCH PHM
PHM1
PHM2
PHM3
PHM4
PA27647A01_05
BEDIENUNGSANLEITUNG
DEUTSCH
BREITE: 21,1" (536 mm)
TIEFE: 14,8" (376 mm)
HÖHE: 31,6" (802 mm)
39 lb (18 kg)
LÄNGE
1 m (3,3 ft)
2 m (6,6 ft)
3 m (9,8 ft)
4 m (13,1 ft)
GEWICHT:
BREITE
1,58" (40 mm)
Seite 6 von 69
PAT1M4.0, PAT1M4.0-BT
PAT1.5M4.0, PAT1.5M4.0-BT,
PDM4.0, PHM
Abb. 3
Nur Spender:
BREITE: 14,1" (358 mm)
TIEFE: 13,2" (335 mm)
HÖHE: 8,75" (222 mm)
34 lb (16 kg)
HÖHE
1,99" (51 mm)
GEWICHT
0,8 lb (0,35 kg)
1,2 lb (0,54 kg)
1,6 lb (0,73 kg)
2,0 lb (0,91 kg)
12-2018
