© Panduit Corp. 2018
7: INSTALLATION / SETUP
7A: Spender
Packen Sie Spender und Zubehör aus, und vergewissern Sie sich, dass folgende Teile vorhanden sind:
1 Spender
1 Netzkabel
1 Transportstreifen-Restebehälter
1 Rollenhalterung XMR
2 Innensechskantschrauben 6-32 x ½

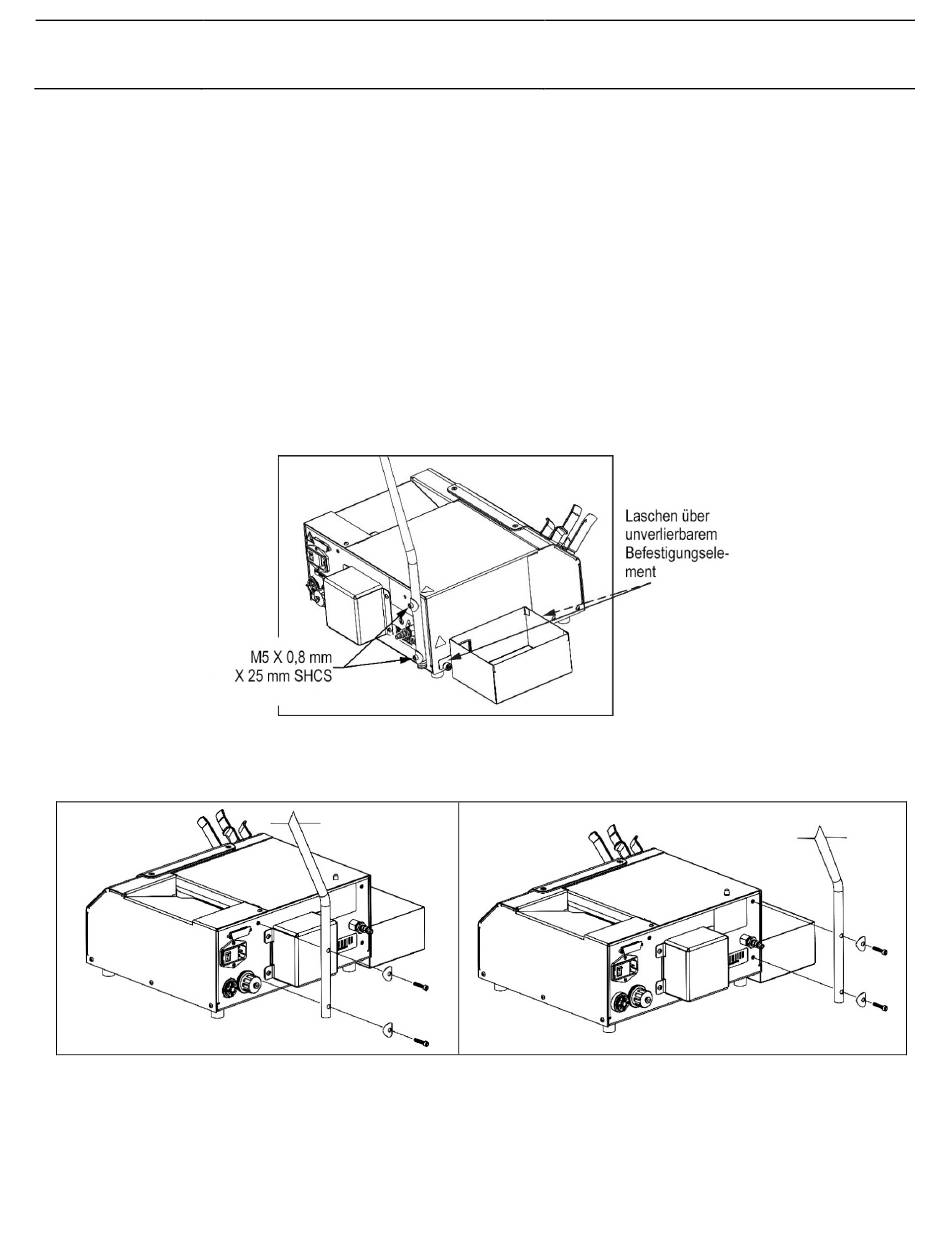

Positionieren Sie die Einsparungen in den Laschen konzentrisch über dem unverlierbaren Befestigungselement
des Spenders, um den Transportstreifen-Restebehälter zu befestigen (linke Seite des Spenders). Befestigen Sie
dann die Rollenhalterung an der Rückseite des Spenders (mit der Rollenachse zur Vorderseite des Spenders);
verwenden Sie dazu die beiden mitgelieferten (2) M5 X 0,8 mm X 25 mm Innensechskantschrauben, siehe Abb. 7
unten. Ziehen Sie die Schrauben fest, um die Rollenhalterung zu befestigen.
Abb. 7
HINWEIS:
Die XMR-Rollenhalterung kann an der linken oder rechten Seite des Spenders, siehe Abbildung.
PA27647A01_05
BEDIENUNGSANLEITUNG
DEUTSCH
Abb. 7A
Seite 15 von 69
PAT1M4.0, PAT1M4.0-BT
PAT1.5M4.0, PAT1.5M4.0-BT,
PDM4.0, PHM
Abb. 7B
12-2018
