CABLE TIE INSTALLATION TOOL OPERATING INSTRUCTIONS
© Panduit Corp. 2018
Standard, Heavy-Standard, Light-Heavy and Heavy cross section cable ties.
THIS MILITARY STANDARD MS-90387-2 TOOL CAN BE USED TO INSTALL THE FOLLOWING
MS STRAPS: MS-3367-1, -2, -3, -6, -7; -23, -24, -25, -29; AND MS-3368-1, -2, -3, -4.
1
2
B
A
S
.19"
(4.8mm)
HS
.26"
(6.6mm)
LH
.27" - .31"
(6.8 - 7.8mm)
H
.30 - .35"
(7.6 - 8.9mm)
8
1
(Mil. Std. No.: MS90387-2)
A
C
1 - 4
STD
4 - 6
HVY
5 - 8
HVY
5 - 8
HVY
8
1
GS4H
FOR INSTALLING:
3
TOOL MAINTENANCE: GS4H
This tool requires no special operator
maintenance.
REPLACEMENT KITS/ACCESSORIES:
(Sold Separately)
K4H-BLD - Blade Replacement Kit
WH18435B02 - Blade Guard Assembly
TTLK3 - Tension Locking Kit
E-mail: techsupport@panduit.com
Technical Support: Panduit Europe
EMEA Service Center, Almelo, Netherlands
Tel: +31 546-580-452 • Fax: +31 546-580-441
EU Website: www.panduit.com/emea
E-mail: emeatoolservicecenter@panduit.com
Page: 1 of 2
Rev. 04 3-2018

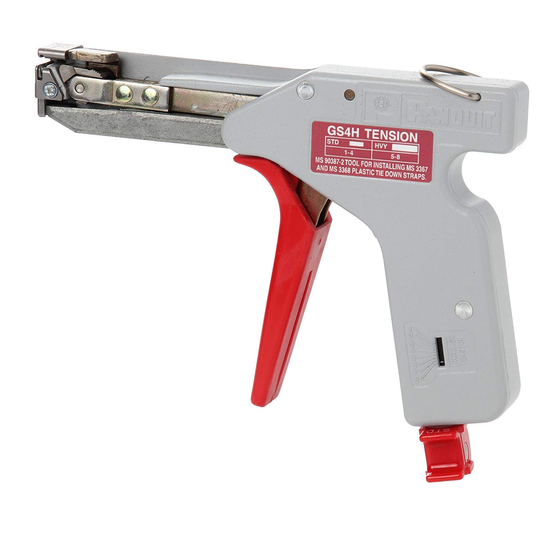

GS4H TENSION
STD
HVY
1-4
5-8
MS 90387-2 TOOL FOR INSTALLING MS 3367
AND MS 3368 PLASTIC TIE DOWN STRAPS
Technical Support:
Tel: 1-800-777-3300
www.panduit.com
PA19576A01
B
C
