Instructions de mise en service
> Des températures inadmissibles aboutissent à la
décommutation de la pompe par le contrôleur de
température. Après le déclenchement du contrôleur
de température et avant d'éliminer la cause du
dérangement, la pompe doit être coupée du réseau
électrique puisque, dans le cas contraire, elle se
remet d'elle-même en marche après le refroidisse-
ment.

Mise en place/montage

Lors d'un montage transportable:
Placer la pompe sur un support fixe. En cas de besoin,
sécuriser la pompe avec un câble ou une chaîne fixé
sur la poignée. Ne pas suspendre la pompe par le
câble.
Lors d'un montage fixe:
Monter la pompe conformément aux prescriptions de
DIN EN 12056-4 (faire passer le refoulement avec une
boucle sur le niveau de retenue fixé localement).
Flotteur:
Pour une mise en marche/hors marche automatique:
> Fixer le câble dans l'un des deux passe-câbles
sous la poignée.
> Régler le niveau de mise en marche et hors marche
en modifiant l'écartement (= la longueur du câble)
entre le passe-câble et le flotteur. Déterminer le
niveau de mise hors marche de manière que la
pompe ne puisse pas fonctionner à sec.
> Le flotteur doit pouvoir bouger librement et ne doit
pas entrer en contact avec le sol.
Pour un fonctionnement continu:
> Bloquer le flotteur dans les deux passe-câbles de
manière qu'il soit toujours dirigé vers le haut (voir
page 15, figure 3). La pompe ne se met pas d'elle-
même hors marche et doit donc être protégée
contre une marche à sec.

Mise en marche

La commande automatique du niveau de la pompe se
met en marche lorsque le niveau de mise en marche
réglé est atteint et elle se met hors marche lorsque
le niveau de mise hors marche réglé l'est également.
Lorsque le flotteur est bloqué (fonctionnement continu),
la pompe se met en marche dès que l'alimentation
électrique est établie.
Avant d'effectuer des travaux quelconques: Couper la
pompe du réseau électrique et assurer sa protection
contre le réenclenchement. Contrôler si la conduite de
pression présente des endommagements.
Pour garantir un fonctionnement correct de la pompe,
nous recommandons d'éliminer régulièrement les fibres
et autres dépôts de la crépine d'aspiration. A cette fin,
démonter la crépine d'aspiration en la dévissant de la
fermeture à baïonnette et la retirer. Après le nettoyage,
remettre en place la crépine et le O-Ring sur la pom-
pe et verrouiller en tournant (voir page 15, figure 4).
D'autres travaux d'entretien ne sont pas nécessaires.
En cas de problèmes, veuillez prendre contact avec
votre partenaire GC.

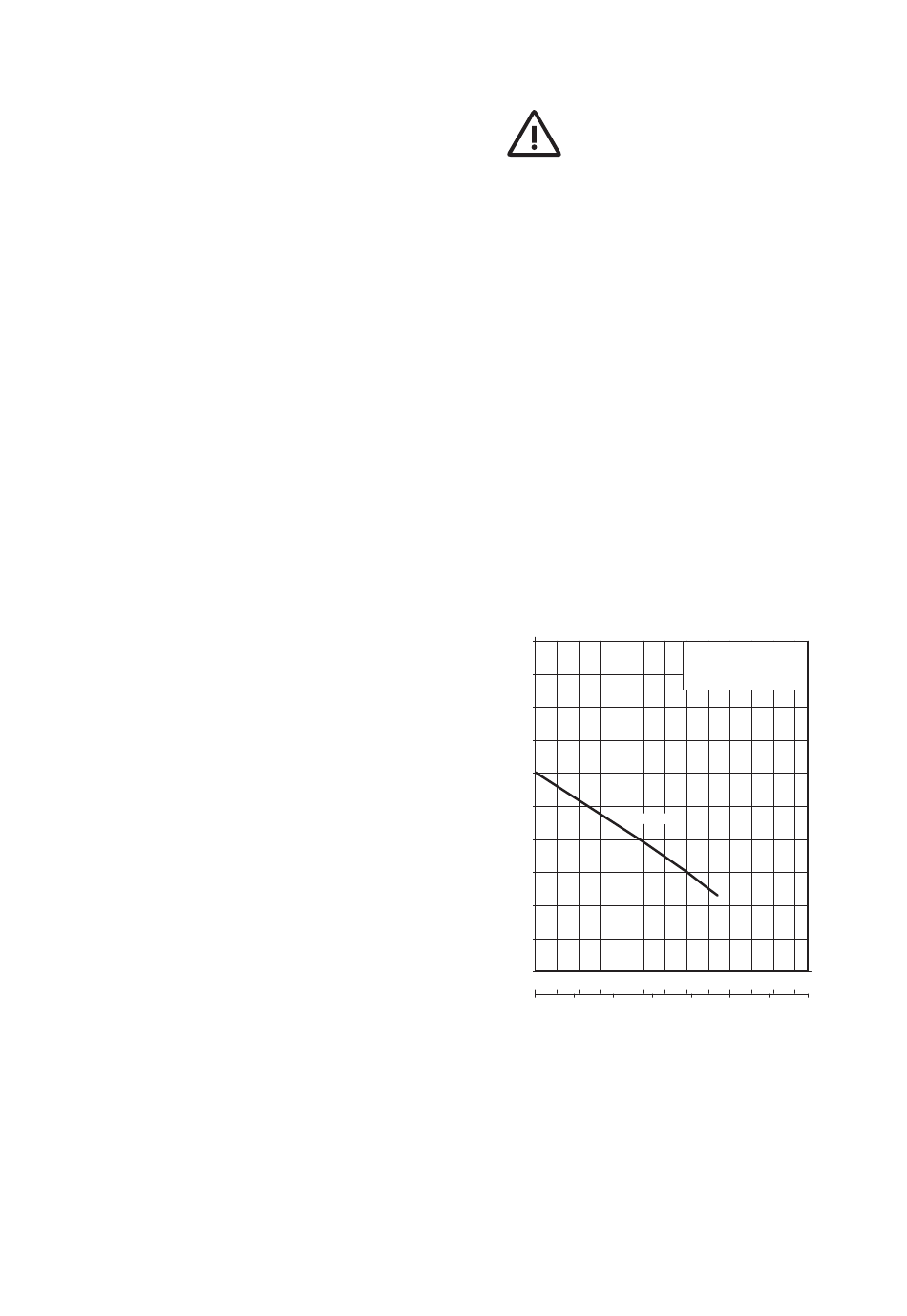

Courbe caractéristique 50 Hz
H
[m]
9
8
7
6
5
4
3
2
1
0
Q
1 2
0 3
(m³/h)
Q
[l/s]
1.0
0 0.5
14
Entretien
Figure 1
H = hauteur de transport totale
Q = flux
Courbe caractéristique
selon ISO 9906
FLOW Tauchpumpe 12
4 10
5 6 7 8 9 11
1.5 2.0 2.5 3.0
12
3.5
