Инсталиране / монтаж
При инсталиране за транспортиране:
Инсталирайте помпата върху здрава основа.
При необходимост обезопасете помпата с въже,
съответно верига, закрепени за дръжката за носене.
Не окачвайте помпата за кабела.
При неподвижен монтаж:
Монтирайте помпата според предписанията на
DIN EN 12056-4 (например прокарайте напорния
тръбопровод с връв над закрепената на място
повърхност за обратно подприщване).
Плаващ прекъсвач:
За автоматично включване/изключване:
Поставете кабела в една от двете клеми под
>
дръжката за носене.
Настройте нивото на включване и изключване
>
чрез промяна на разстоянието (= дължината на
кабела) между клемата и плаващия прекъсвач.
Определете нивото на изключване така, че
помпата да не може да работи на сухо.
Плаващият прекъсвач трябва да може да се
>
движи безпрепятствено и не бива да докосва
дъното.
За непрекъсната работа:
Застопорете плаващия прекъсвач в двете клеми
>
така, че винаги да сочи нагоре (виж стр. 43 фиг. 3).
Помпата не се изключва сама и затова трябва да
се пази от работа на сухо.
Пуск
Автоматичното управление на нивото на помпата
се включва, щом бъде достигнато настроеното ниво
за включване и се изключва, щом бъде достигнато
настроеното ниво за изключване. При застопорен
плаващ прекъсвач (непрекъсната работа) помпата се
включва, щом бъде създадено електрическо захранване.
Преди всяка работа: изключете помпата от
електрическата мрежа и я обезопасете от нежелателно
включване. Проверете напорния тръбопровод за
повреди.
За гладка работа на помпата препоръчваме цедката
на входа редовно да се почиства от влакна и други
отлагания. За целта отделете цедката на входа от
байонетната заключалка чрез завъртане и свалете. След
като я почистите, поставете цедката с O-пръстена на
помпата и заключете чрез завъртане (виж стр. 8 фиг. 4).
Допълнителни ремонтни работи не са необходими.
При проблеми се свържете с партньорската фирма
на GC.

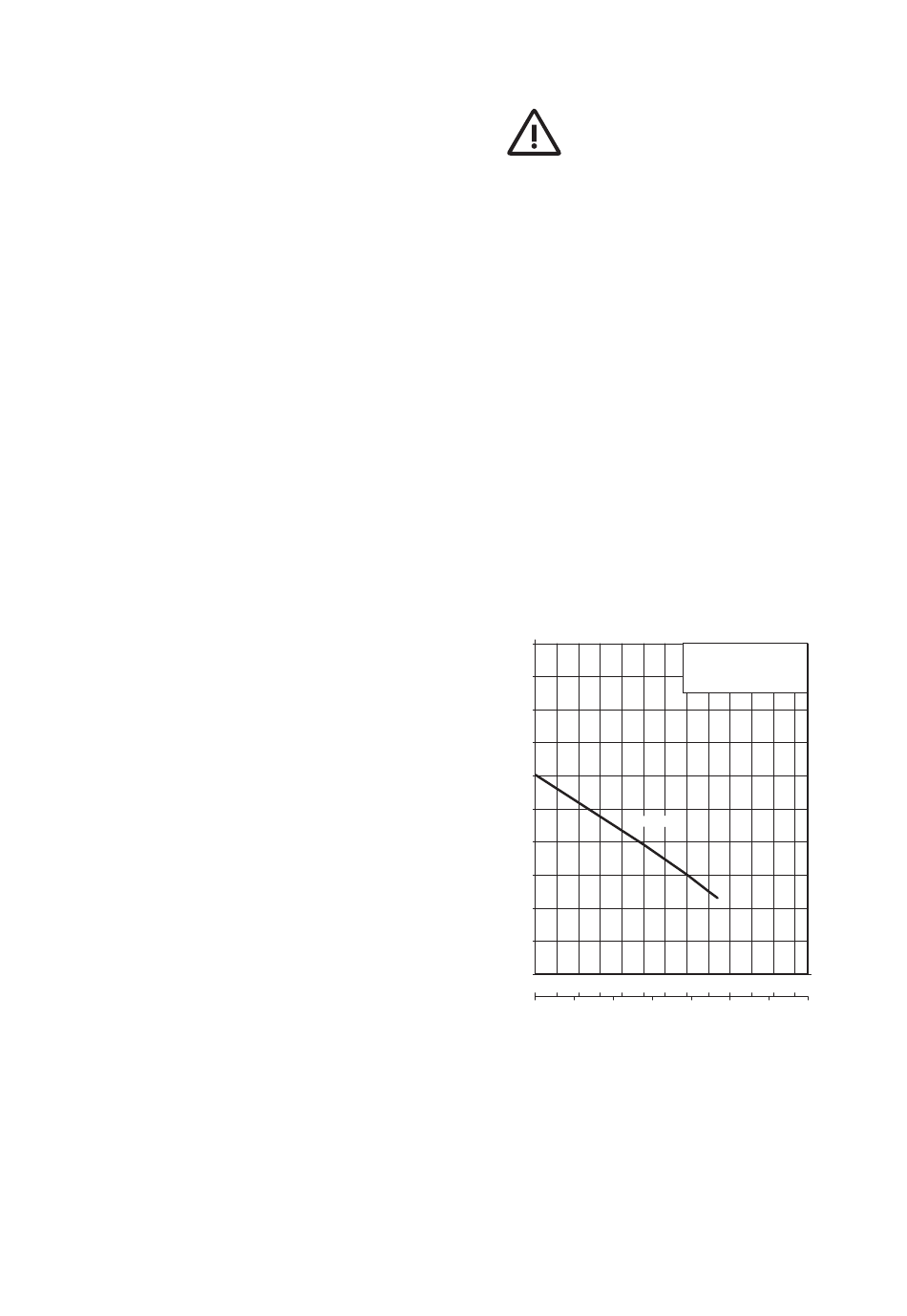

Обозначителна линия 50 Hz
H
[m]
9
8
7
6
5
4
3
2
1
0
Q
1 2 3
0
(m³/h)
Q
[l/s]
1.0
0 0.5
42
Ремонт
Фигура 1
H = обща транспортна височина
Q = транспортен поток
Обозначителна линия по
ISO 9906
FLOW Tauchpumpe 12
4 5 6 7 8 9 10 11
1.5 2.0 3.0
2.5
12
3.5
