Anhang B – OTT RLS über 4 ... 20 mA-Schnittstelle an OTT netDL oder
OTT DuoSens anschließen

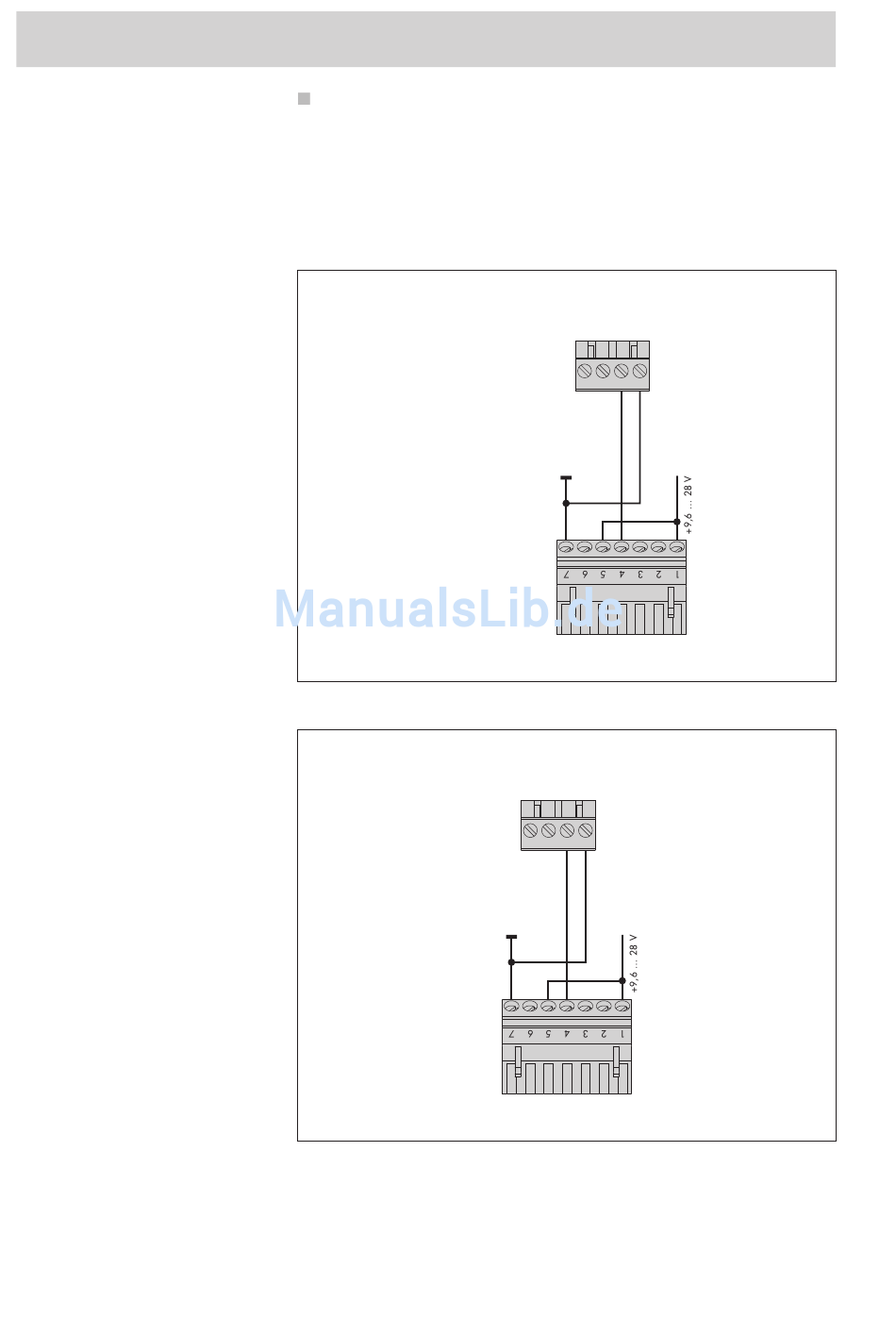

Abb. 13: OTT RLS über 4 ... 20 mA
Schnittstelle an OTT netDL anschließen.
Der OTT netDL benötigt die Erweiterung
„Analogeingangskarte".
Die Buchstaben über der
Schraub-Klemmleiste kennzeichnen die
möglichen Anschlüsse am OTT netDL.
Abb. 14: OTT RLS über 4 ... 20 mA
Schnittstelle an OTT DuoSens anschließen.
Die Buchstaben über der
Schraub-Klemmleiste kennzeichnen die
möglichen Anschlüsse am OTT DuoSens.
28
Schließen Sie den OTT RLS wie in Abbildung 13 und 14 gezeigt an den
IP-Datenlogger OTT netDL oder an den Kompakt-Datenlogger OTT DuoSens
an. Beachten Sie auch die Bedienungsanleitung des OTT netDL/OTT DuoSens.
Maximale Kabel länge/empfohlener Adernquerschnitt: Abhängig von der Höhe
der Versorgungsspannung. Achten Sie darauf, dass der ohmsche Widerstand
des Anschlusskabels den maximal zulässigen Lastwiderstand nicht überschreitet
(siehe hierzu Kapitel 5.7)!
1) OTT netDL 500
2)
OTT netDL 1000
4 ... 20 mA
Eingang
OTT netDL
G ... K 1) / G ... M
4 ... 20 mA
Eingang
1 2 3 4
OTT RLS
OTT DuoSens
C ... F *
1 2 3 4
OTT RLS
2)
* nur bei einem OTT DuoSens
mit Analogerweiterung!
