OTT RLS Betriebsanleitung Seite 7

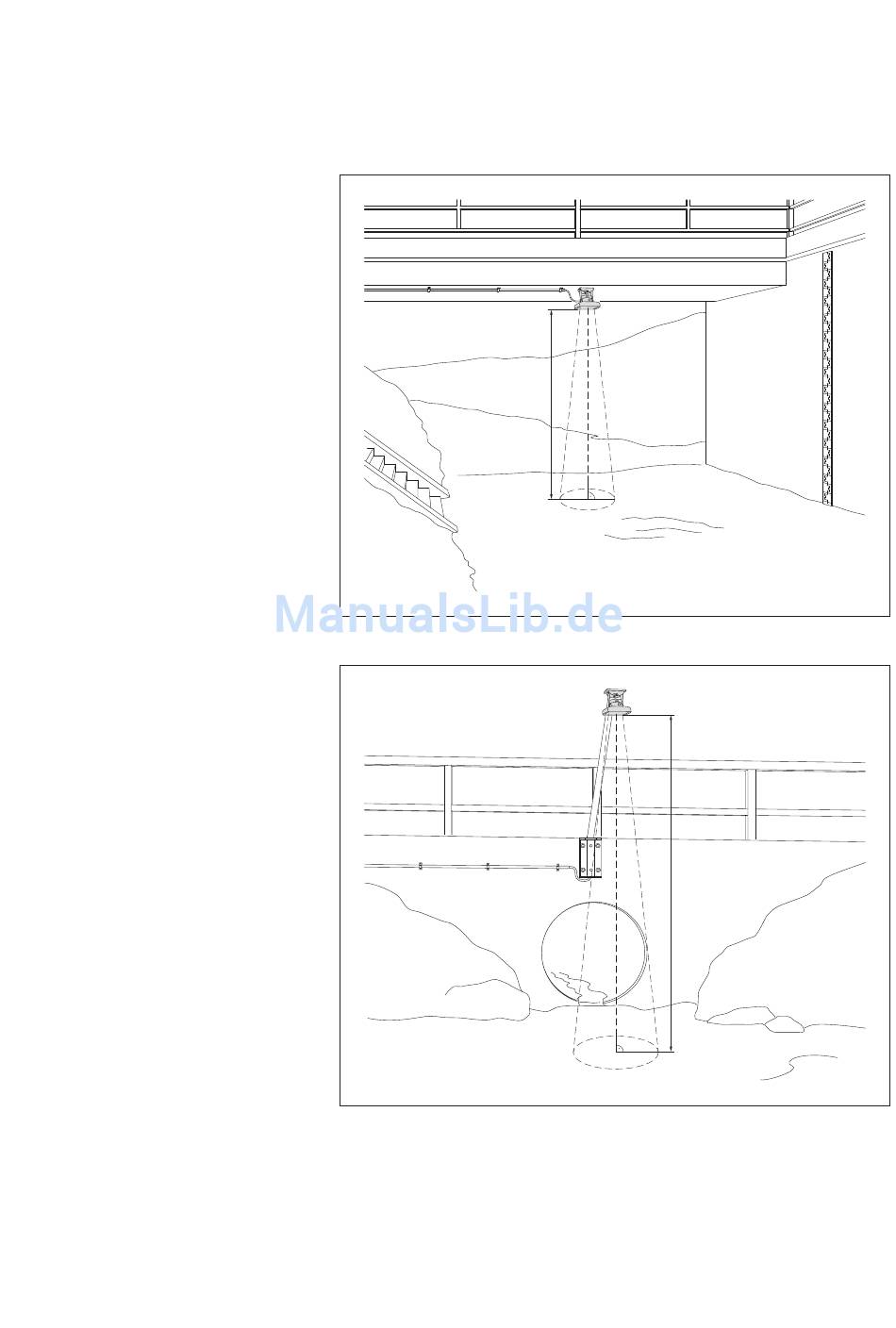

Abb. 2: Anwendungsbeispiel 1:
Montage des OTT RLS an einer Brücke.
Die Projektion der Messkeule
auf der Wasseroberfläche ist
näherungsweise kreisrund.
Abb. 3: Anwendungsbeispiel 2:
Montage des OTT RLS an einer
Hilfskonstruktion, z. B. Metallbügel
mit Montageplatte.
Bei Einsatz der RS-485-Schnittstelle ist eine Kabellänge zwischen Radarsensor und
Datensammler von bis zu 1000 Metern möglich. Die Kabellänge bei Einsatz der
SDI-12-Schnittstelle beträgt 100 m.
Der gesamte Radarsensor ist – eine korrekte Montage wie in dieser Betriebsan -
leitung beschrieben wird vorausgesetzt – überflutungssicher ausgeführt (Tauch -
glocken prinzip)
Abstand
Sensor-Messkeule
OTT RLS
Sensor-Messkeule
OTT RLS
Abstand
7
