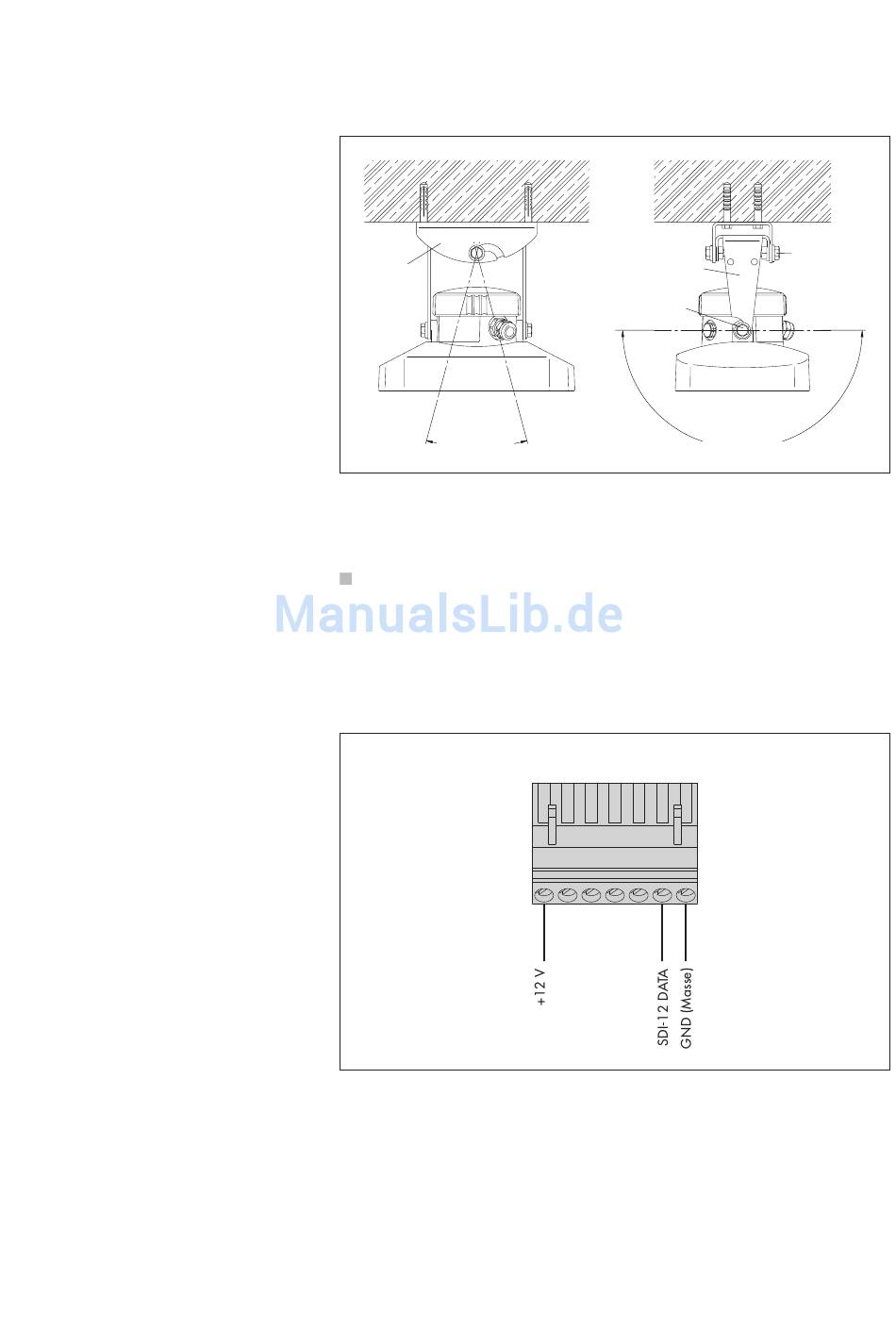

Abb. 5: OTT RLS – Schwenkbereich
der kardanischen Aufhängung.
Abb. 6: OTT RLS über SDI-12-Schnittstelle
an beliebigen Datensammler anschließen
(Standard SDI-12-Verdrahtung über
ein dreiadriges Anschlusskabel).
Achtung: Das Ausrichten des Sensors parallel zur Wasseroberfläche muss so
genau wie möglich erfolgen!
¨ Eine Abweichung von der parallelen Ausrichtung führt zu einem Linearitäts-
fehler.
Wand-
bügel
max. ±15 °
5.5 OTT RLS über SDI-12-Schnittstelle an beliebigen
Datensammler anschließen
Schließen Sie den OTT RLS an einen SDI-12-Eingang des Datensammlers an.
Beachten Sie hierbei das Handbuch des Datensammlers. Entnehmen Sie die
Anschlussbelegung des OTT RLS der Abbildung 6. Die maximale Kabellänge
beträgt 100 m! Empfohlener Adernquerschnitt: 0,5 mm
zugeführten Spannungsversorgung und einer Punkt-zu-Punkt-Verbindung (kein
SDI-12-Busbetrieb) ist eine Kabellänge von bis zu 300 m möglich.
Die mit dem OTT RLS verwendbaren SDI-12-Kommandos finden Sie in Kapitel 6,
SDI-12-Kommandos und Antworten.
Gehäusebügel
Sechskant-
schraube B
OTT RLS
1
2
3
4
5
6
7
Sechskant-
schraube A
max. ±90 °
2
. Bei einer getrennt
11
