Anhang A – OTT RLS über SDI-12- oder RS-485-Schnittstelle an OTT netDL oder
OTT DuoSens anschließen

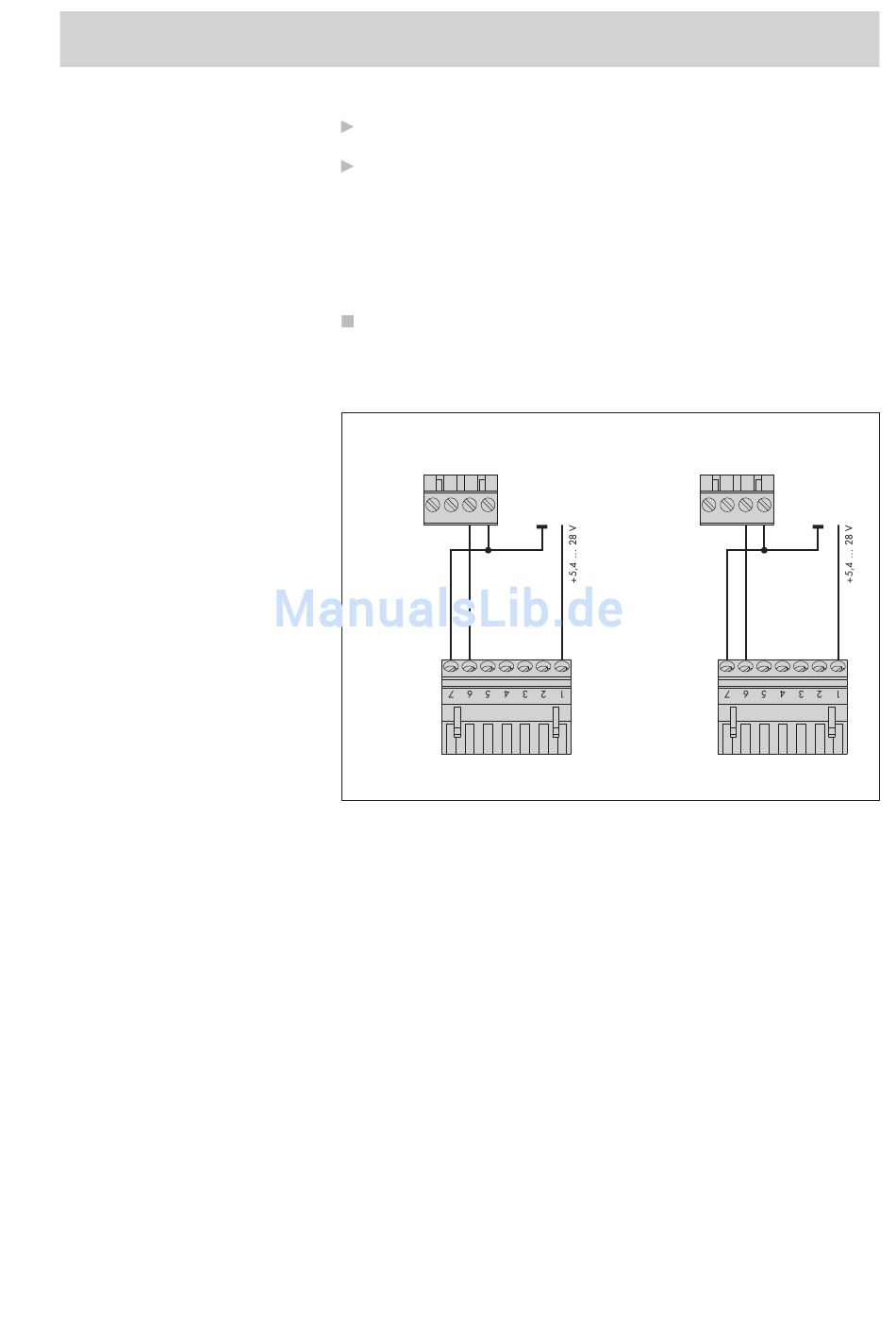

Abb. 10: OTT RLS über SDI-12-
Schnittstelle an OTT netDL
oder OTT DuoSens anschließen.
Die Buchstaben über den Schraub-
Klemmleisten kennzeichnen die möglichen
Anschlüsse am OTT netDL/OTT DuoSens.
Es bestehen zwei Möglichkeiten, um den OTT RLS anzuschließen:
Variante A: über SDI-12-Schnittstelle
(Protokoll und physi kalische Schnittstelle: SDI-12).
Variante B: über RS-485-Schnittstelle
(SDI-12-Protokoll über physikalische RS-485-Schnittstelle).
Empfehlung: Variante B (höhere Reichweite, höhere Störungssicherheit)
Variante A: OTT RLS über SDI-12-Schnittstelle anschließen (Protokoll und
physi kalische Schnittstelle: SDI-12). Die maximale Kabellänge beträgt 100 m!
Empfohlener Adernquerschnitt: 0,5 mm
Schließen Sie den OTT RLS wie in Abbildung 10 gezeigt an den IP-Datenlog-
ger OTT netDL oder an den Kompakt-Datenlogger OTT DuoSens an. Beachten
Sie auch die Bedienungsanleitung des OTT netDL/OTT DuoSens.
OTT netDL
C
SDI-12
Eingang
1 2 3 4
OTT RLS
2 .
OTT DuoSens
A
SDI-12
Eingang
1 2 3 4
OTT RLS
25
