OTT RLS Betriebsanleitung Seite 17

Kommando Antwort
4 ... 20 mA-Schnittstelle – Oberer Grenzwert einstellen/auslesen
aOPB<wert>! a<wert><CR><LF>
aOPB! a<wert><CR><LF>
Mit den Kommandos Unterer/Oberer Grenzwert einstellen/lesen können Sie die Messwertausgabe eines OTT RLS auf einen
kleineren Messbereich skalieren. Insofern Sie nicht den gesamten Messbereich benötigen, hat dies den Vorteil, dass eine
höhere Auflösung der 4 ... 20 mA-Schnittstelle erzielbar ist. Beispiel: 16 mA Messbereichsumfang stehen für 5 m Wasser-
standsänderung zur Verfügung (z.B. unterer Grenzwert = +10.000 m; oberer Grenzwert = +15.000 m; siehe Abbildung 9).

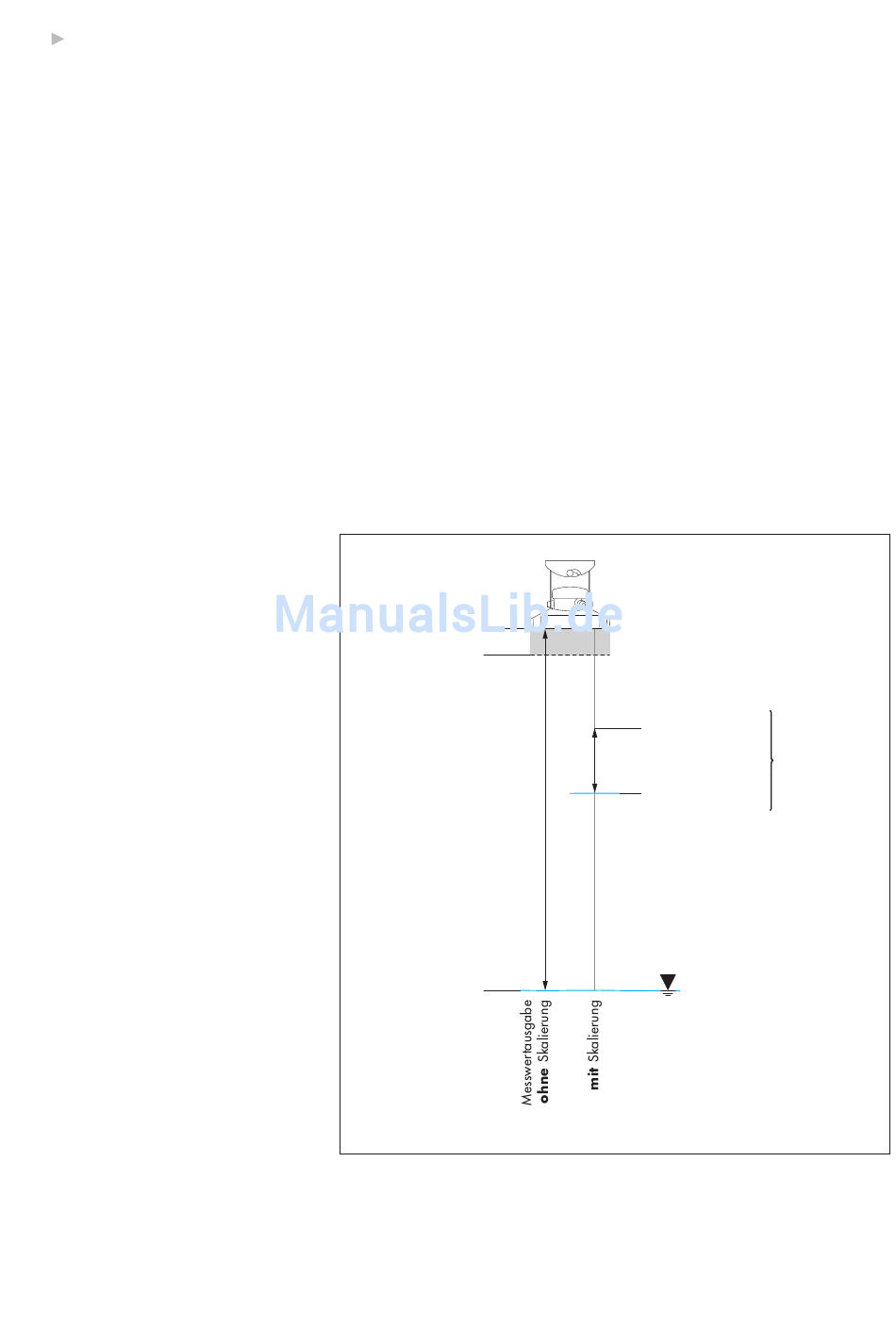

Abb. 9: Messwertausgabe der
4 ... 20 mA-Schnittstelle auf einen
kleineren Messbereich skalieren.
Beschreibung
Oberer Grenzwert einstellen
a
Oberer Grenzwert auslesen
<wert> – pbbbb.eee [m] *
p
b
e
Ein-/Ausgabe erfolgt ohne führende Nullen!
Wertebereich: –9999.999 ... +9999.999 *
Werkseitige Einstellung = +0.000
* abhängig von der eingestellten Einheit (aOPF<wert>!)
Hinweis
Bei einem anschließenden Ändern der Einheit (aOPF<wert>!)
setzt der OTT RLS den eingestellten Grenzwert auf die werk-
seitige Einstellung zurück.
^
0 m =
4 mA
Mindestabstand:
^
0,4 m (= 4,18 mA)
^
35 m =
20 mA
– Sensoradresse
– pbbbb [cm] *
– pbbbb.ee [ft] *
– Vorzeichen (+,–)
– Ziffer (vor dem Dezimalpunkt)
– Ziffer nach dem Dezimalpunkt
^
10 m =
4 mA
(unterer Grenzwert)
^
15 m =
20 mA
(oberer Grenzwert)
Abbildung ist nicht maßstabgerecht!
auf 5 Meter
Waserstands-
änderung
skalierte
Messwert-
ausgabe
17
