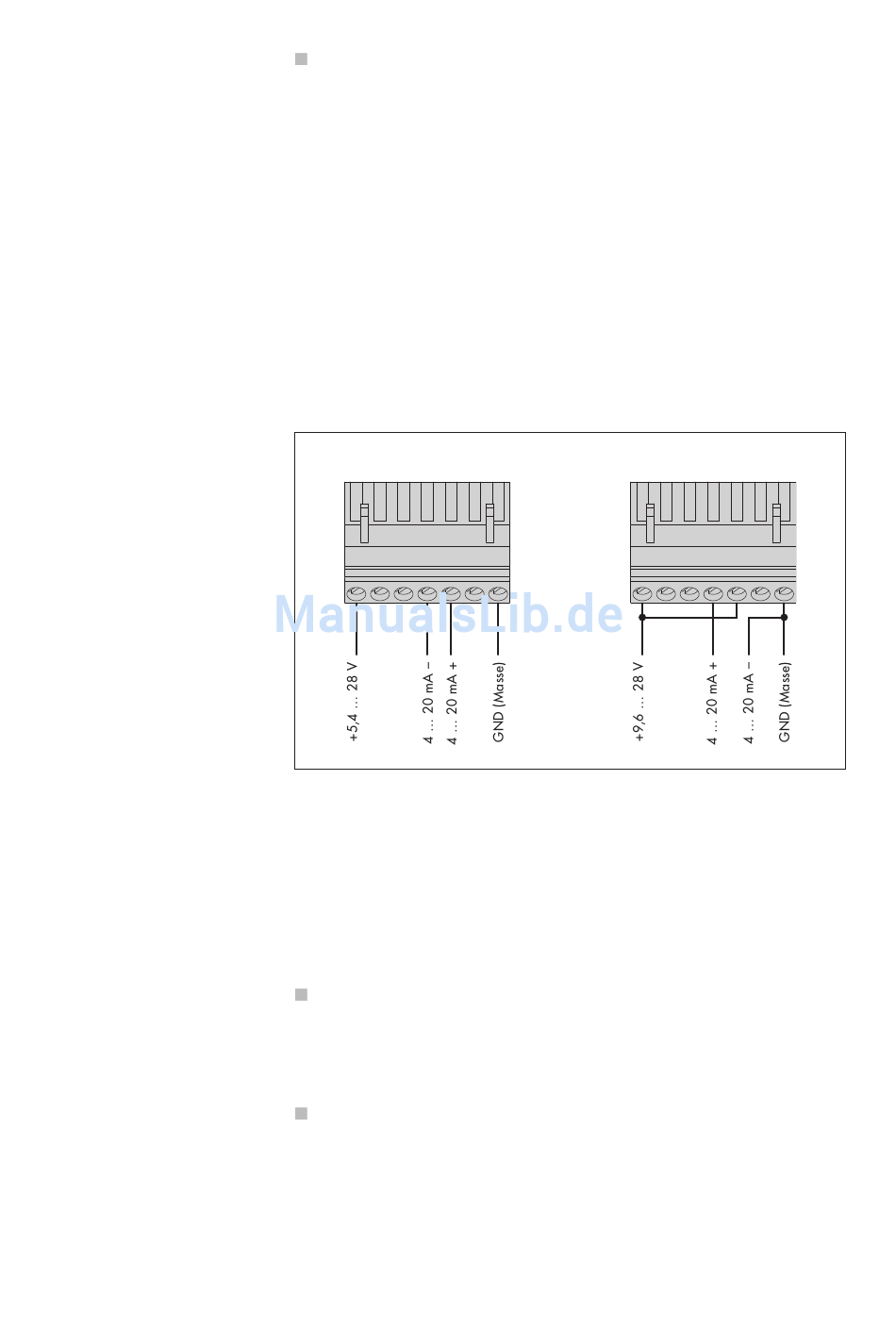

Abb. 7: Beispiele für den Anschluss des
OTT RLS über die 4 ... 20 mA-Schnittstelle
an einen beliebigen Datensammler.
Links: Speisung der Stromschleife
durch den Datensammler.
Rechts: Speisung der Stromschleife
mittels Drahtbrücken zur OTT RLS
Versorgungsspannung.
12
5.6 OTT RLS über 4 ... 20 mA-Schnittstelle an beliebigen
Datensammler anschließen
Schließen Sie den OTT RLS an einen 4 ... 20 mA-Eingang des Datensammlers
an. Beachten Sie hierbei das Handbuch des Datensammlers. Entnehmen Sie die
Anschlussbelegung des OTT RLS der Abbildung 7. Maximale Kabellänge/
empfohlener Adernquerschnitt: Abhängig von der Höhe der Versorgungsspan-
nung und Größe der Bürde (Belastungswiderstand). Achten Sie darauf, dass
der ohmsche Widerstand des Anschlusskabels zusammen mit einer eventuell
vorhandenen Bürde den maximal zulässigen Lastwiderstand nicht überschreitet
(siehe hierzu Kapitel 5.7)!
Achtung: Die 4 ... 20 mA-Schnittstelle des OTT RLS ist passiv. Die Speisung der
Stromschleife muss im Bedarfsfall mittels Drahtbrücken zur Versorgungsspannung
erfolgen! Der Minimalwert der Versorgungsspannung beträgt in diesem Fall
9,6 Volt.
Tipp: Zum Anschließen des OTT RLS über die 4 ... 20 mA-Schnittstelle ist ein
4-adriges Kabel notwendig. Soll der OTT RLS zusätzlich über SDI-12 Befehle
konfigurierbar sein ¨ 5-adriges (Kabellänge bis 100 m) oder 6-adriges Kabel
(Kabellänge bis 1000 m) verwenden.
OTT RLS
1 2 3 4 5
5.7 Maximalen Lastwiderstand an der 4 ... 20 mA-Schnittstelle
bestimmen
Der an den OTT RLS angeschlossene Lastwiderstand (Bürde + ohmscher Wider-
stand des Anschlusskabels) darf einen bestim m ten Maximalwert nicht überschrei-
ten. Dieser Wert ist von der Höhe der Versorgungs span nung des OTT RLS abhän-
gig. Ist der Lastwiderstand größer, so ist der Ausgangsstrom nicht mehr
auswertbar. Kleinere Last widerstände sind möglich.
Entnehmen Sie den, für Ihre Versorgungs span nung gültigen, maximalen
Lastwider stand aus dem folgenden Dia gramm.
Beispiel: Versorgungs span nung 18 Volt ¨ max. Lastwiderstand 450 Ohm.
Bis zu einem Lastwiderstand von 450 Ohm liefert der OTT RLS einen dem
Mess wert entsprechenden Ausgangsstrom.
Dimensionieren Sie die angeschlossene elektrische Schaltung entsprechend.
Über prüfen Sie hierzu den Eingangs widerstand des angeschlossenen
Peripherie gerätes.
6 7 1
OTT RLS
2 3 4 5 6 7
