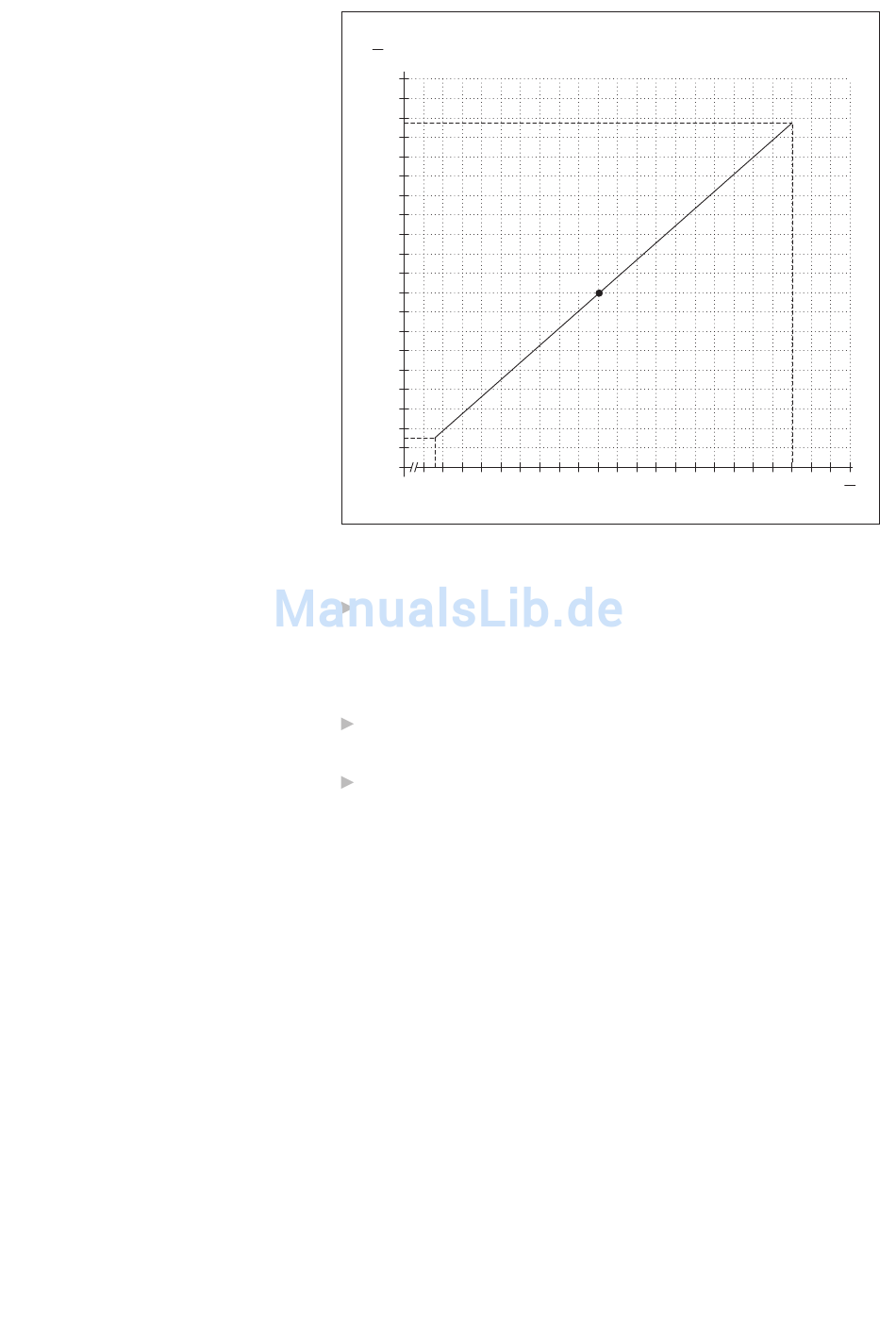

Abb. 8: Diagramm zur Bestimmung
des maxi malen Lastwiderstandes in
Abhängigkeit der Versorgungsspannung.
Minimale Versorgungsspannung: 9,6 V
Maximale Versorgungsspannung: 28 V
Toleranz Bürde: 0,1 %/15 ppm
(Bürde = Belastungswiderstand).
R
Ω
1000
900
800
700
600
500
400
300
200
100
0
10
5.8 Hinweise zum Betrieb der 4 ... 20 mA-Schnittstelle
Einschaltverhalten der 4 ... 20 mA-Schnittstelle
Nach dem Anlegen der Versorgungsspannung dauert es ca. 20 Sekunden bis
der Schleifenstrom einen dem Wasserstand proportionalen Wert annimmt. (In
den ersten 20 Sekunden liegt der Schleifenstrom zwischen 3 und 4 mA.)
Anschließend aktualisiert der Radarsensor alle 20 Sekunden den Schleifen-
strom.
Kommt es zu einer Störung, liegt der Schleifenstrom ebenfalls zwischen 3 und
4 mA. Weitere Informationen hierzu siehe „Statusmeldungen/-ausgabe der
Schnitt stellen" in Kapitel 9.
Achtung: Die 4 ... 20 mA-Schnitt stelle ist nicht parallel zur SDI-12- oder
RS-485-Schnittstelle einsetzbar! (Ausnahme: temporäres Konfigurieren des
OTT RLS über SDI-12 Kommandos.)

5.9 Hinweis zum Einsatz der RS-485-Schnittstelle

Die RS-485-Schnittstelle ist für den Einsatz mit OTT Datensammlern vorgesehen
und geprüft! Das Übertragungsprotokoll über die physikalische RS-485-Schnitt -
stelle ist in diesem Fall das SDI-12-Protokoll. OTT RLS über RS-485-Schnittstelle an
OTT netDL/OTT DuoSens anschließen ¨ siehe Anhang A, Variante B.
OTT übernimmt keine Funktionsgarantie, wenn Sie den OTT RLS über die
RS-485-Schnittstelle an den Datensammler eines Fremdherstellers anschließen!
Bsp.
15 20
U
25 30
V
13
