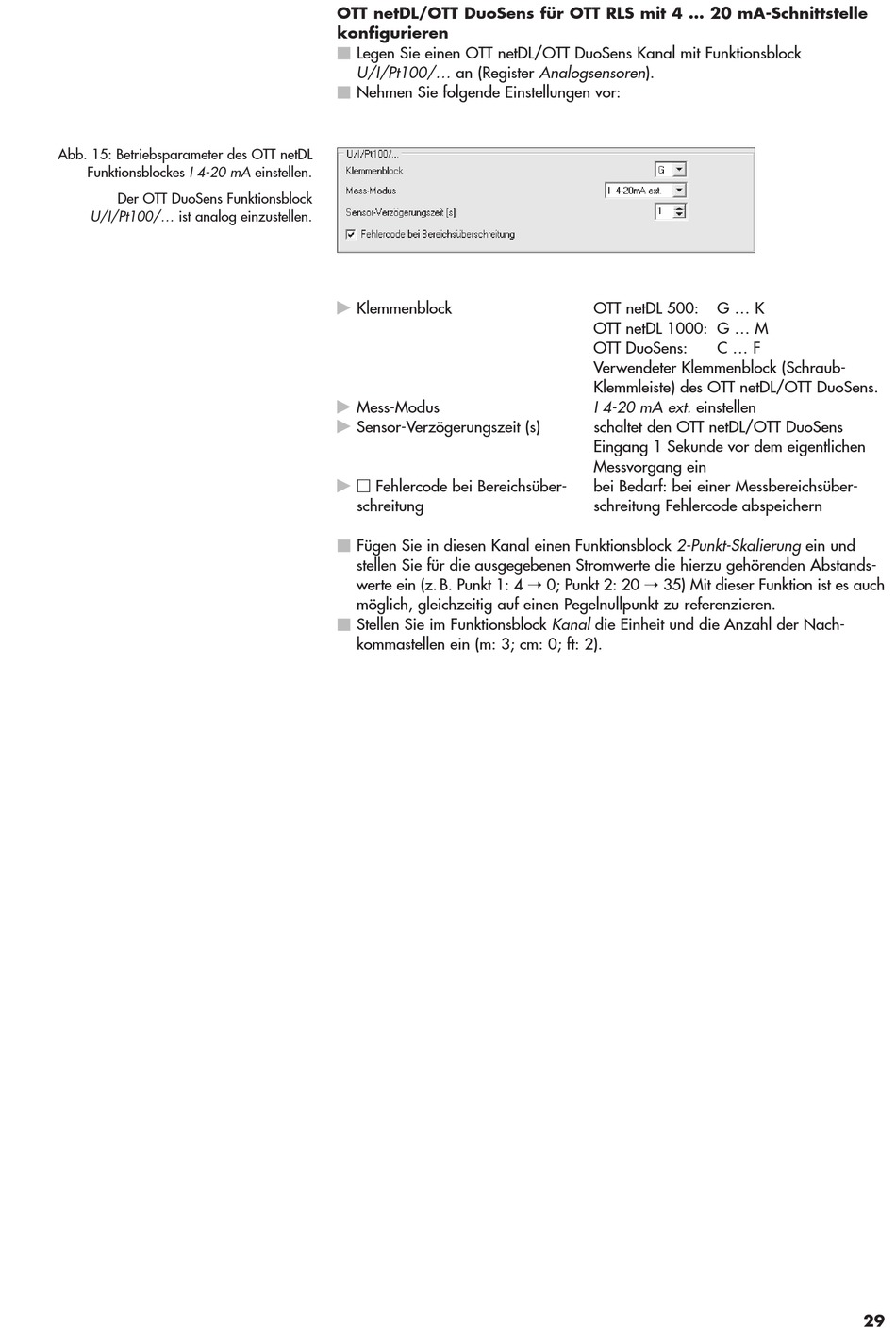

Abb. 15: Betriebsparameter des OTT netDL
Funktionsblockes I 4-20 mA einstellen.
Der OTT DuoSens Funktionsblock
U/I/Pt100/... ist analog einzustellen.
OTT netDL/OTT DuoSens für OTT RLS mit 4 ... 20 mA-Schnittstelle
konfigurieren
Legen Sie einen OTT netDL/OTT DuoSens Kanal mit Funktionsblock
U/I/Pt100/... an (Register Analogsensoren).
Nehmen Sie folgende Einstellungen vor:
Klemmenblock
Mess-Modus
Sensor-Verzögerungszeit (s)
□
Fehlercode bei Bereichsüber-
schreitung
Fügen Sie in diesen Kanal einen Funktionsblock 2-Punkt-Skalierung ein und
stellen Sie für die ausgegebenen Stromwerte die hierzu gehörenden Abstands -
werte ein (z. B. Punkt 1: 4 ¨ 0; Punkt 2: 20 ¨ 35) Mit dieser Funktion ist es auch
möglich, gleichzeitig auf einen Pegelnullpunkt zu referen zieren.
Stellen Sie im Funktionsblock Kanal die Einheit und die Anzahl der Nach -
kommastellen ein (m: 3; cm: 0; ft: 2).
OTT netDL 500: G ... K
OTT netDL 1000: G ... M
OTT DuoSens: C ... F
Verwendeter Klemmenblock (Schraub-
Klemmleiste) des OTT netDL/OTT DuoSens.
I 4-20 mA ext. einstellen
schaltet den OTT netDL/OTT DuoSens
Eingang 1 Sekunde vor dem eigentlichen
Messvorgang ein
bei Bedarf: bei einer Messbereichsüber-
schreitung Fehlercode abspeichern
