OTT RLS Betriebsanleitung Seite 26

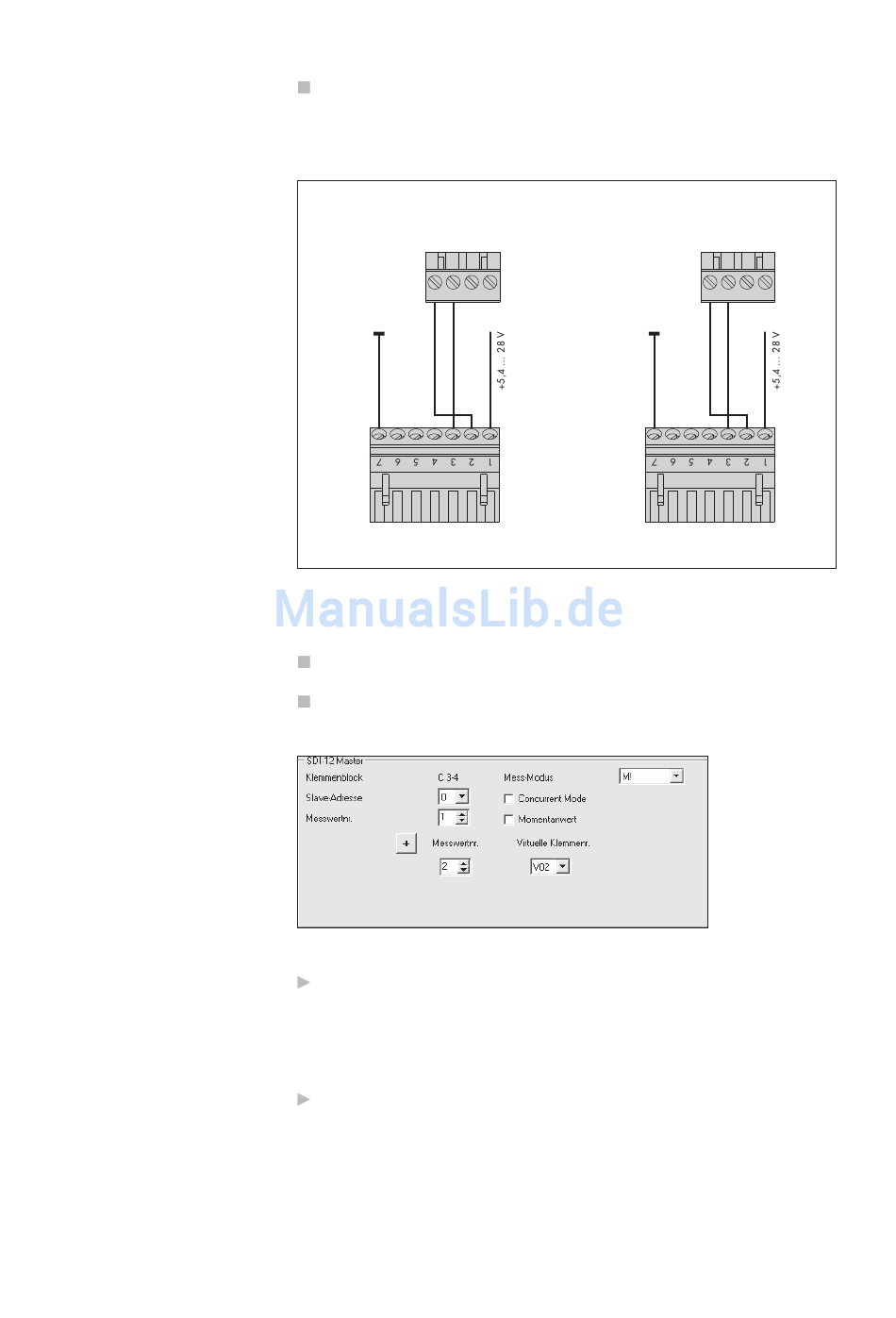

Abb. 11: OTT RLS über RS-485-Schnitt-
stelle (SDI-12-Protokoll) an OTT netDL
oder OTT DuoSens anschließen.
Die Buchstaben über den Schraub-
Klemmleisten kennzeichnen die möglichen
Anschlüsse am OTT netDL/OTT DuoSens.
Abb. 12: Betriebsparameter des
OTT netDL/OTT DuoSens Funktions-
blockes SDI-12 Master einstellen.
Der Funktionsblock OTT SDI RS485
ist analog einzustellen.
26
Variante B: OTT RLS über physikalische RS-485-Schnittstelle anschließen
(SDI-12-Protokoll über physikalische RS-485-Schnittstelle). Entnehmen Sie die
maximale Kabellänge und den empfohlenen Adernquerschnitt dem Kapitel 5.3.
Schließen Sie den OTT RLS wie in Abbildung 11 gezeigt an den IP-Datenlogger
OTT netDL oder an den Kompakt-Datenlogger OTT DuoSens an. Beachten Sie
auch die Bedienungsanleitung des OTT netDL/OTT DuoSens.
OTT netDL
C
RS-485
Eingang
1 2
OTT RLS
OTT netDL/OTT DuoSens für OTT RLS mit SDI-12-Schnittstelle
konfigurieren
Legen Sie einen OTT netDL/OTT DuoSens Kanal mit Funktionsblock
SDI-12 Master oder OTT SDI RS485 an (Register Seriell-Sensoren).
Nehmen Sie folgende Einstellungen vor:
Klemmenblock
Slave-Adresse
3 4
– OTT netDL OTT SDI RS485:
– OTT netDL SDI-12 Master:
– OTT DuoSens SDI-12 Master:
– OTT DuoSens OTT SDI RS485:
Klemmenblock (Schraub-Klemmleiste) des OTT netDL/
OTT DuoSens, an dem der OTT RLS angeschlossen ist.
SDI-12-Busadresse. Jede Adresse darf an einer
SDI-12-Bus leitung nur einmal vergeben sein!
(Kontrollieren/Einstellen: siehe Bedienungsanleitung
OTT netDL/OTT DuoSens, Kapitel SDI-12 Trans parent
Mode; alternativ mit OTT USB/SDI-12 Interface)
Werkseitige Einstellung des OTT RLS: 0
OTT DuoSens
A
RS-485
Eingang
1 2 3 4
OTT RLS
C 1-2 (vorgegeben)
C 3-4 (vorgegeben)
A 3-4 (vorgegeben)
A 1-2 (vorgegeben)
