5.2.1

Anschluss: Saug- und Druckleitung

GEFAHR!
Achten Sie darauf, das beim Anschluss der Saug- und Druckleitung die
O-Ringe (Pos. 24) auf den Anschlüssen montiert sind, um die notwendige
Abdichtung zu erreichen.
HINWEIS!
Beim Anschluss von Saug- und Druckleitung ist die Förderrichtung
entsprechend dem eingeprägten Pfeil auf dem Pumpenkopf zu beachten!
1. Schlauch gerade abschneiden.
2. Überwurfmutter (Pos. 21) & Spannteil (Pos. 22) über Schlauch schieben.
3. Schlauch bis zum Anschlagbund auf Kegelteil (Pos. 23) aufpressen.
4. Kontrollieren, ob der O-Ring (Pos. 24) in der Ventilnut liegt.
5. Überwurfmutter (Pos. 21) nur von Hand anziehen (ohne Werkzeug!).

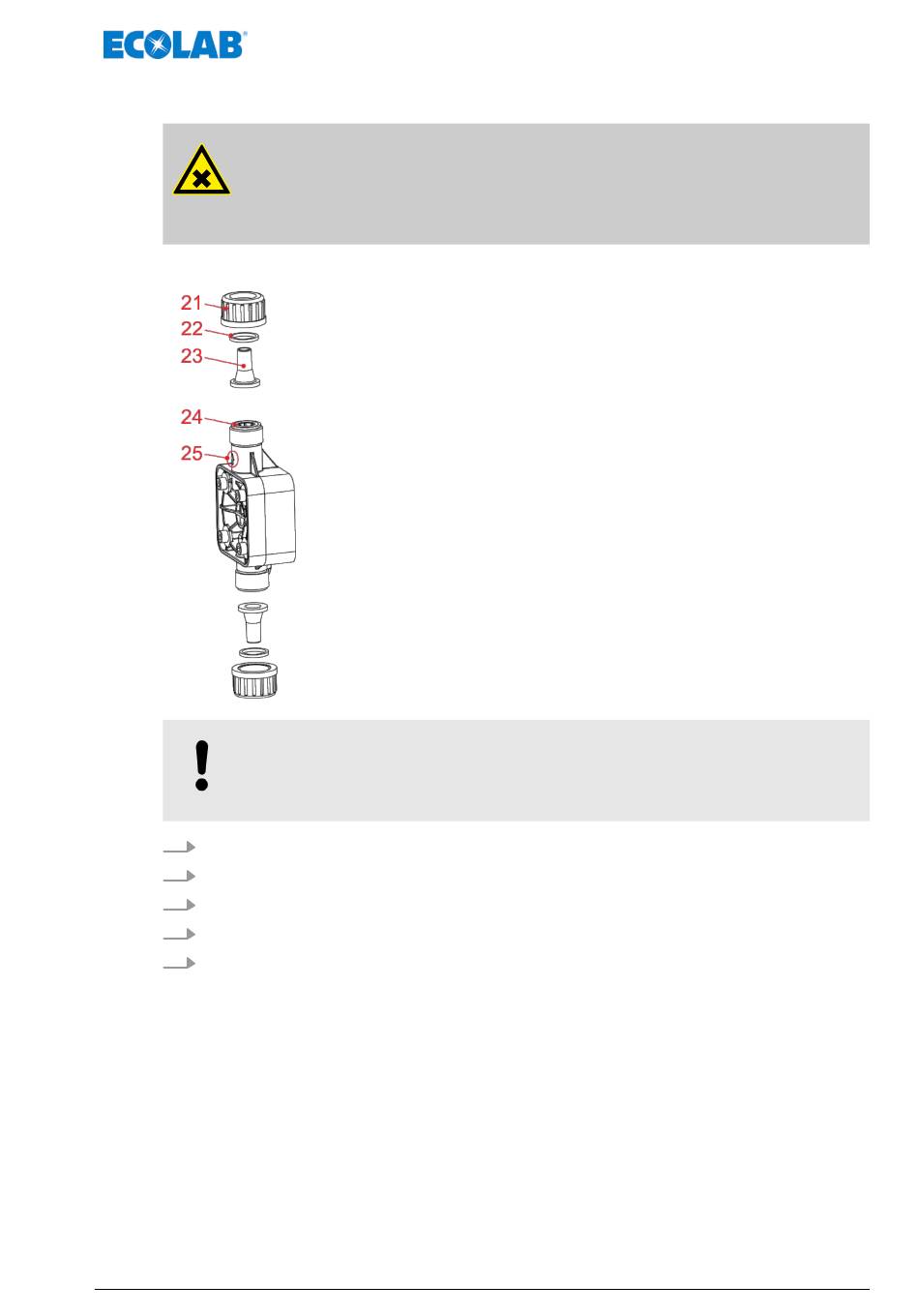

Pos. Bezeichnung
21 Überwurfmutter PP, Artikel Nr. 34500228 (EBS-Nr. auf Anfrage)
oder
Überwurfmutter PVDF, Artikel Nr. 35200167 (EBS-Nr. auf Anfrage)
22 Spannteil, Artikel Nr. 38610409 (EBS-Nr. auf Anfrage)
23 Kegelteil PP, Artikel Nr. 38610408 (EBS-Nr. 10000482)
oder
Kegelteil PVDF, Artikel Nr. 38610415 (EBS-Nr. auf Anfrage)
24 O-Ring (Ø 12 x 2,5 mm) - EPDM, Artikel Nr. 417001102 (EBS-Nr. 10002916)
oder
O-Ring (Ø 12 x 2,5 mm) - FPM, 417003334 (auf Anfrage)
25 Förderrichtung Pumpenkopf (Hinweispfeil)
