Reparieren
6.
Den Dosierkopf (2) mit den Schrauben
(1) auf die Membran (3) und die Kopf‐
scheibe (4) aufstecken - der Saugan‐
schluss muss in der späteren Einbau‐
lage der Pumpe nach unten zeigen.
7.
Die Schrauben (6a) leicht anlegen und
dann über Kreuz anziehen.
Pumpentyp 0230: (Membran MIT Löchern,
Gewindestange mit Sechskantmutter)
P_ALP_0015_SW
36

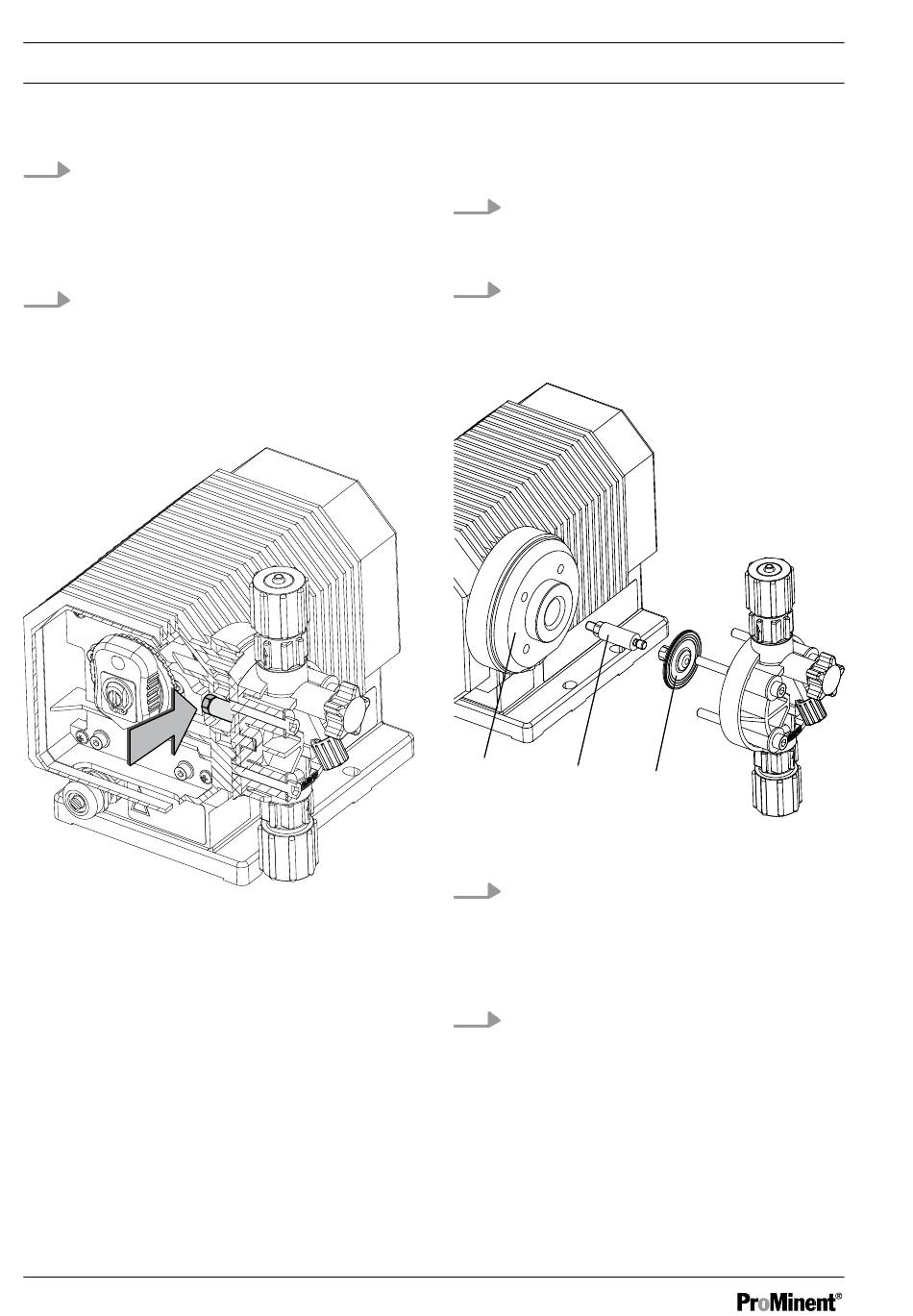

Abb. 11
1.
Die Sechskantmutter (Pfeil) vor dem
Pleuel mit einem Gabelschlüssel (SW 8)
ca. 1 Umdrehung lösen.
2.
Die Dosiermembrane (15) mit der Kopf‐
scheibe (14) und der Gewindestange
(16) durch eine Linksdrehung vom
Motor-Träger (2) lösen.
14
16
P_ALP_0014_SW
Abb. 12
3.
Die Gewindestange (16) aus der Memb‐
rane (15) herausdrehen (eventuell die
Gewindestange mit einer Zange fest‐
halten und die Membrane durch eine
Linksdrehung lösen).
4.
Die Gewindestange (16) in eine neue
Membrane einschrauben und mit einer
Zange so weit eindrehen, bis diese fest
an der Membrane anliegt.
15
