8.
Den Dosierkopf (6) vom Motorträger (2)
vollständig abziehen
P_ALP_0013_SW

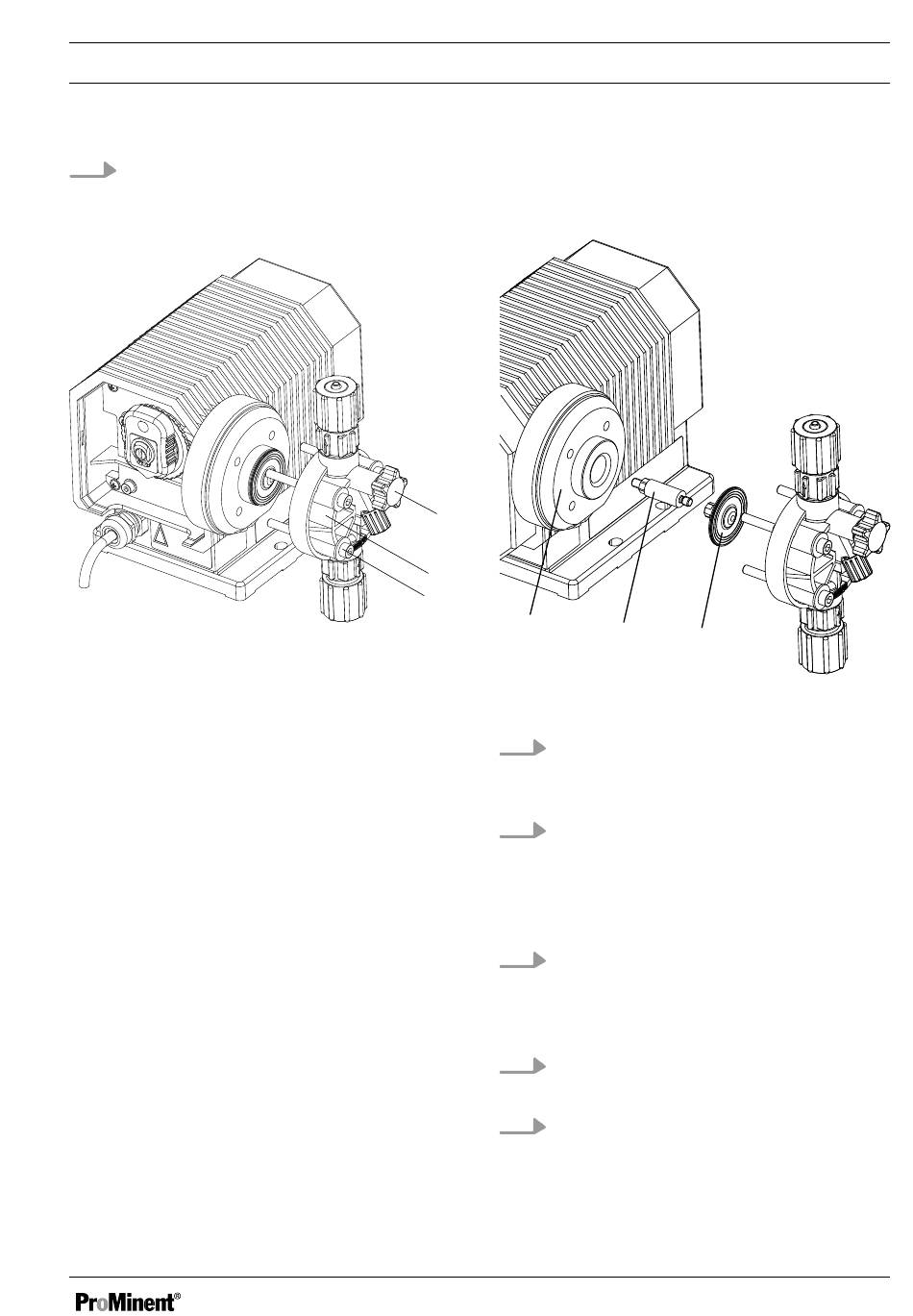

Abb. 9
Pumpentypen 1001, 1002, 1004, 1008, 0707,
0417: (Membran OHNE Löcher, Gewinde‐
stange ohne Sechskantmutter)
5a
6
6a
14
P_ALP_0014_SW
Abb. 10
1.
Die Membran (15) durch eine Linksdre‐
hung lösen - falls nötig, eine Zange
benutzen.
2.
Falls sich die Gewindestange (16)
zusammen mit der Membran gelöst hat,
die Membran von der Gewindestange
abschrauben (links herum drehen) -
eventuell eine Zange benutzen.
3.
Die Gewindestange in das Pleuelge‐
winde schrauben und an der Schlüssel‐
weite mit einem Gabelschlüssel (SW9)
fest anziehen.
4.
Die Kopfscheibe (14) auf das Pumpen‐
gehäuse setzen.
5.
Die Membran auf die Gewindestange
schrauben und handfest anziehen. Die
Kopfscheibe darf nicht mehr wackeln,
muss sich aber trotzdem leicht drehen
lassen.
Reparieren
16
15
35
