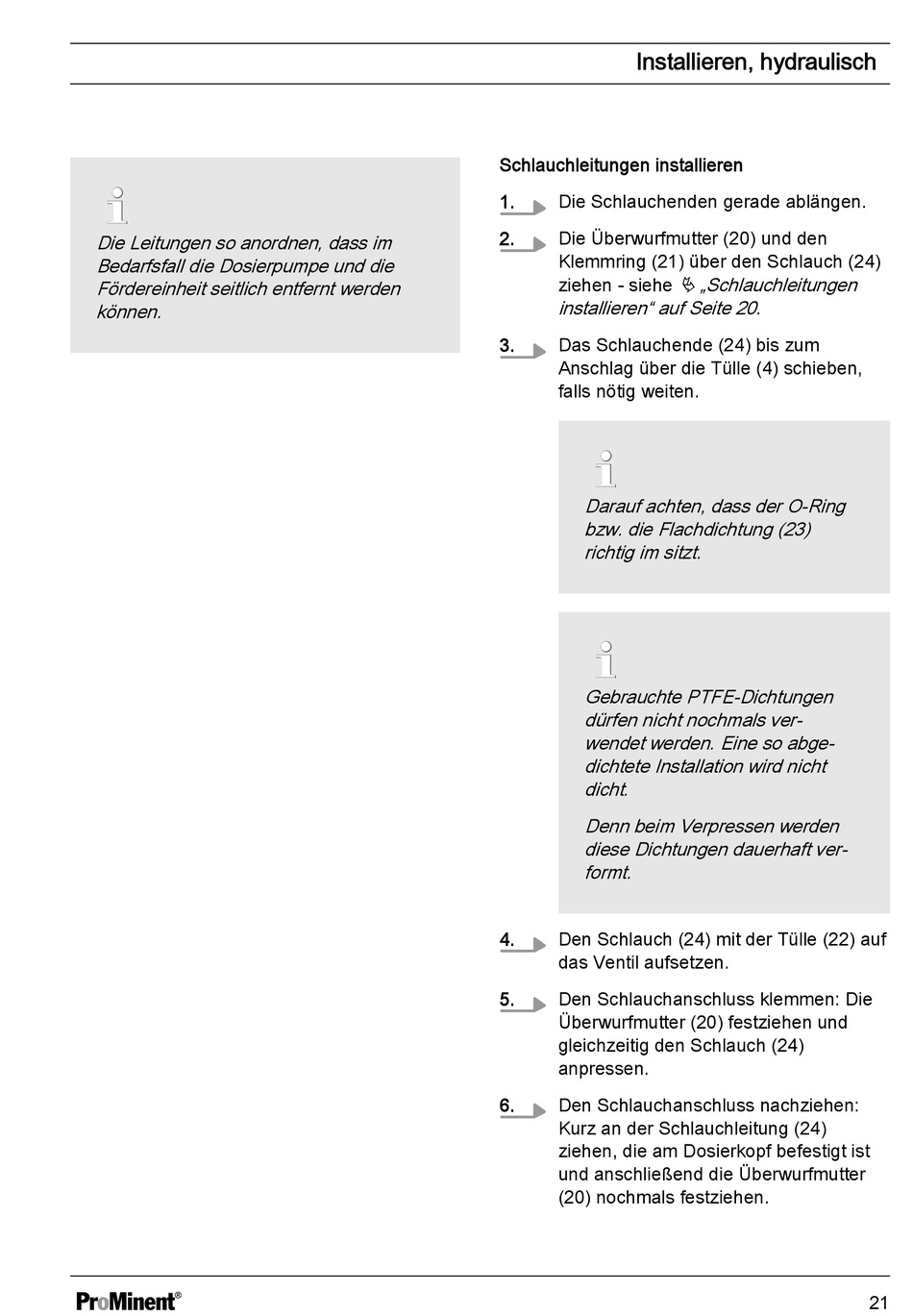

Die Leitungen so anordnen, dass im
Bedarfsfall die Dosierpumpe und die
Fördereinheit seitlich entfernt werden
können.
Installieren, hydraulisch
Schlauchleitungen installieren
1.
Die Schlauchenden gerade ablängen.
2.
Die Überwurfmutter (20) und den
Klemmring (21) über den Schlauch (24)
ziehen - siehe
installieren" auf Seite 20 .
3.
Das Schlauchende (24) bis zum
Anschlag über die Tülle (4) schieben,
falls nötig weiten.
Darauf achten, dass der O-Ring
bzw. die Flachdichtung (23)
richtig im sitzt.
Gebrauchte PTFE-Dichtungen
dürfen nicht nochmals ver‐
wendet werden. Eine so abge‐
dichtete Installation wird nicht
dicht.
Denn beim Verpressen werden
diese Dichtungen dauerhaft ver‐
formt.
4.
Den Schlauch (24) mit der Tülle (22) auf
das Ventil aufsetzen.
5.
Den Schlauchanschluss klemmen: Die
Überwurfmutter (20) festziehen und
gleichzeitig den Schlauch (24)
anpressen.
6.
Den Schlauchanschluss nachziehen:
Kurz an der Schlauchleitung (24)
ziehen, die am Dosierkopf befestigt ist
und anschließend die Überwurfmutter
(20) nochmals festziehen.
Ä „Schlauchleitungen
