Handhabung Des Elektronischen Schlüssels; Montage - TCS Profi-Economic tPES Produktinformation

Außenstation mit transponder-leser
Inhaltsverzeichnis

Werbung

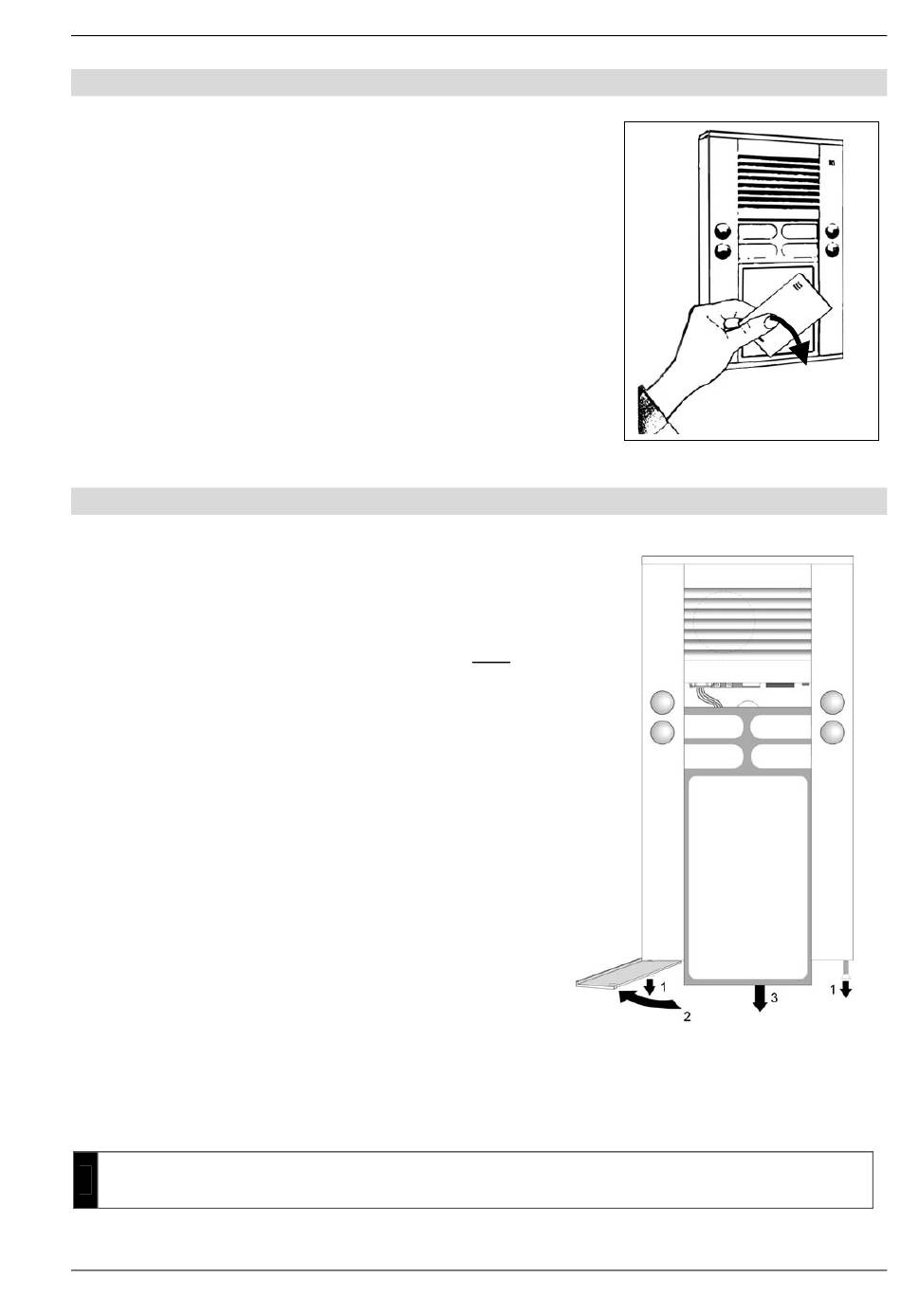

Handhabung des elektronischen Schlüssels
Führen Sie den elektronischen Schlüssel in einem maxima-
ler Abstand von 45 mm vor dem Gerät entlang.
Die LED leuchtet.
Ein akustisches Signal ertönt (nur bei angeschlossener
P-Ader)
Der Türöffnerkontakt wird ausgelöst.
Ertönt ein dreimaliges Piepen (Negativquittung),
wird kein Zutritt gewährt (kein Zutrittsrecht, Schlüssel wird
nicht erkannt).
1. Öffnen des Gehäuses
Die Seitenblende ist mit dem Aluminiumprofil
durch zwei Innensechskantschrauben verbunden.
(1) Drehen Sie beide Schrauben mit Hilfe des mit-
gelieferten Innensechskantschlüssels nur halb
heraus:
(2) Drehen Sie die Seitenblende nach links, ohne
sie ganz abzunehmen.
(3) Schieben Sie das Namensschildglas nach un-
ten
2. Führen Sie die Leitungen durch die Kabeldurch-
führung ein.
3. Montieren Sie das Lesegerät an den Befesti-
gungsbohrungen 1, 2 und 3 (s. Übersicht) mit ge-
eigneten Schrauben an der Wand.
Achten Sie darauf, dass die Leitungen nicht unter
den Abstandhaltern auf der Rückseite des Lese-
gerätes eingeklemmt werden.
4. Schließen des Gehäuses
Schieben Sie das Namensschildglas nach oben
unter die Blende.
Drehen Sie die Seitenblende nach rechts, so dass die Aussparung über die Schraube
greift.
Ziehen Sie die Schrauben fest.
Achten Sie beim Einschieben des Namensschildglases darauf, dass die Dichtgummis
!
in den Führungsnuten nicht beschädigt werden.
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911
7

Montage

2/2004
Technische Änderungen vorbehalten.
Art.Nr.
0008832 Version 1.2
mi
