Montage und Installation
Montagehöhe
Für eine optimale Bedienung empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Oberkante über dem
Boden).
Montageschale montieren
Die Montageschale kann direkt an eine Wand oder auf eine
Unterputzdose geschraubt werden.
Unterputzdose:
► Positionieren Sie die Kabeldurchführung über der Unter-
putzdose.
► Montieren Sie die Montageschale mit geeigneten Schrau-
ben an der Unterputzdose.
Wandmontage:
► Zeichnen Sie mit Hilfe der Montageschale die Bohrlöcher
an.
► Fertigen Sie die Bohrungen an.
► Setzen Sie geeignete Dübel in die Bohrlöcher ein.
► Führen Sie das Anschlusskabel durch die
Kabeldurchführung.
► Befestigen Sie die Montageschale mit 4 geeigneten
Schrauben an der Wand (Abb. 2).
Beachten Sie die Einbaulage der Montageschale.
Die Einbaulage ist auf der Montageschale durch
einen Pfeil und die Bezeichnung TOP markiert.
Montageplatte montieren
Die Montageplatte ist als Zubehör erhältlich, siehe
Ersatzteile, Zubehörliste S. 20.
► Montieren Sie die Montageplatte immer auf eine Unterputz-
dose.
► Positionieren Sie die Kabeldurchführung über der Dose.
► Montieren Sie die Montageplatte mit geeigneten Schrauben
auf der Unterputzdose.
Beachten Sie die Einbaulage der Montageplatte.
Diese ist auf der Montageplatte durch einen Pfeil
und die Bezeichnung TOP markiert.
10

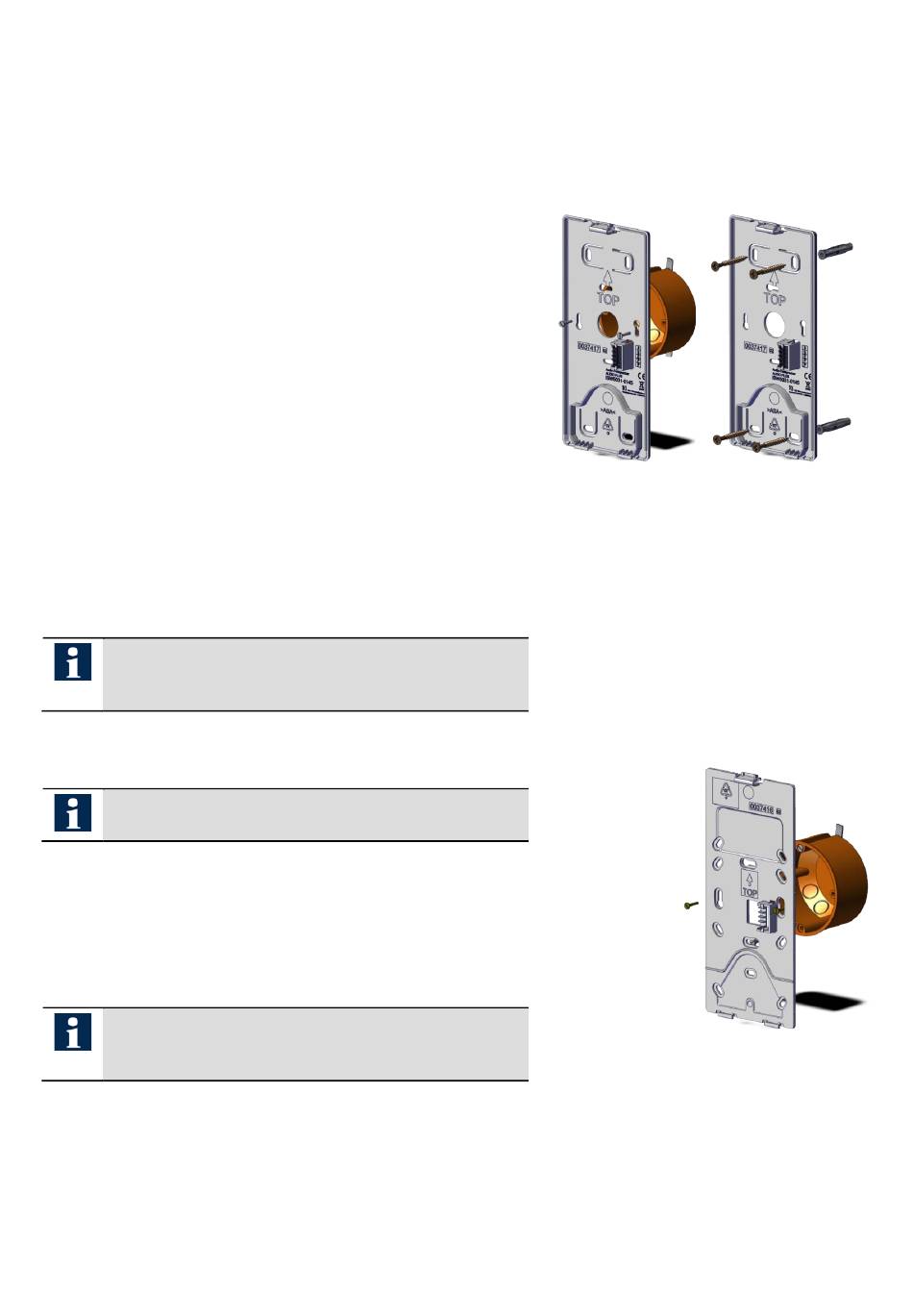

Abb. 2: Montage auf UP-Dose und Wandmontage
Abb. 3: Montageplatte montieren
