Bausatz für zwei Festplatten-
laufwerke an der Rückseite
Adapter-
anschluss

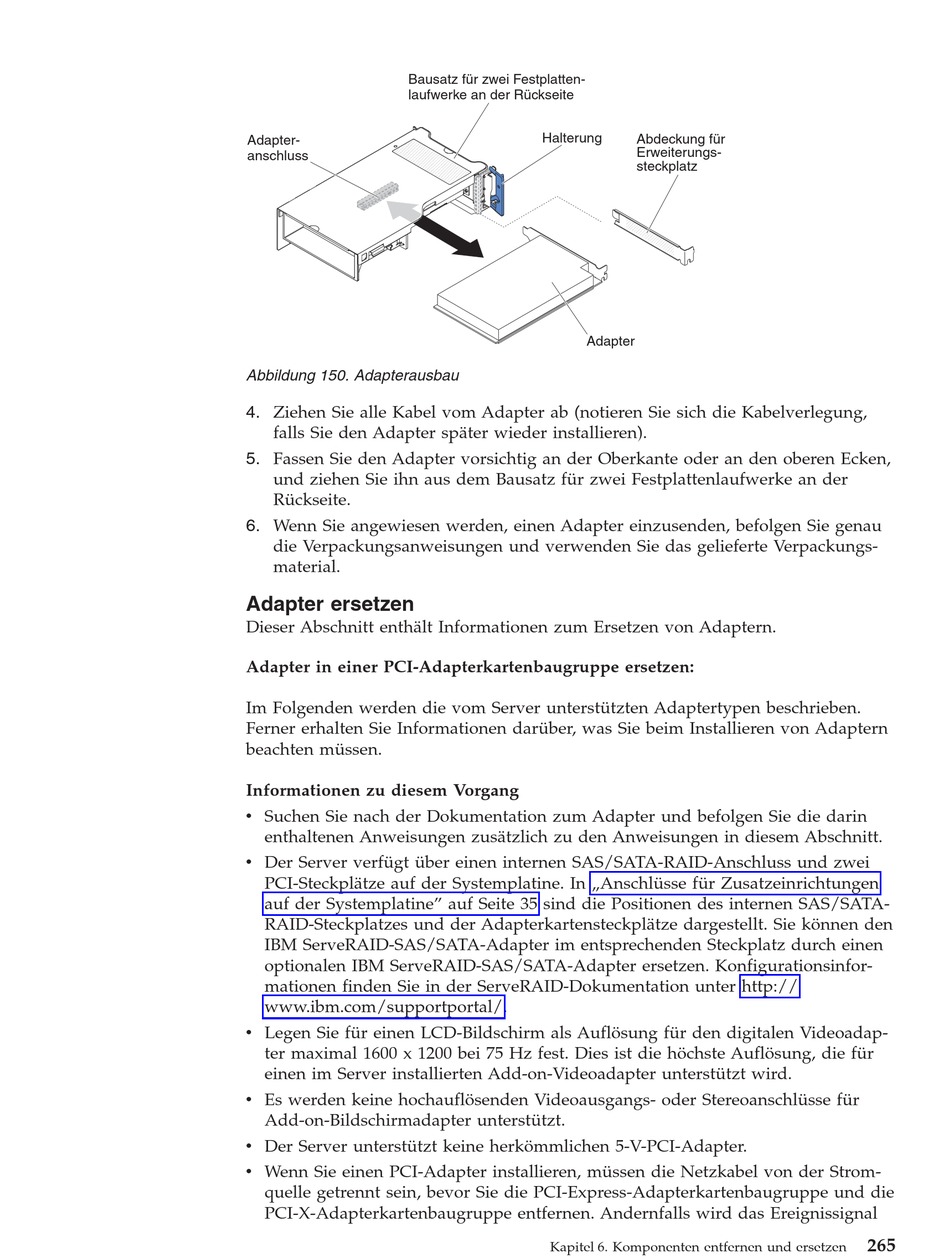

Abbildung 150. Adapterausbau
4. Ziehen Sie alle Kabel vom Adapter ab (notieren Sie sich die Kabelverlegung,
falls Sie den Adapter später wieder installieren).
5. Fassen Sie den Adapter vorsichtig an der Oberkante oder an den oberen Ecken,
und ziehen Sie ihn aus dem Bausatz für zwei Festplattenlaufwerke an der
Rückseite.
6. Wenn Sie angewiesen werden, einen Adapter einzusenden, befolgen Sie genau
die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungs-
material.
Adapter ersetzen
Dieser Abschnitt enthält Informationen zum Ersetzen von Adaptern.
Adapter in einer PCI-Adapterkartenbaugruppe ersetzen:
Im Folgenden werden die vom Server unterstützten Adaptertypen beschrieben.
Ferner erhalten Sie Informationen darüber, was Sie beim Installieren von Adaptern
beachten müssen.
Informationen zu diesem Vorgang
v Suchen Sie nach der Dokumentation zum Adapter und befolgen Sie die darin
enthaltenen Anweisungen zusätzlich zu den Anweisungen in diesem Abschnitt.
v Der Server verfügt über einen internen SAS/SATA-RAID-Anschluss und zwei
PCI-Steckplätze auf der Systemplatine. In „Anschlüsse für Zusatzeinrichtungen
auf der Systemplatine" auf Seite 35 sind die Positionen des internen SAS/SATA-
RAID-Steckplatzes und der Adapterkartensteckplätze dargestellt. Sie können den
IBM ServeRAID-SAS/SATA-Adapter im entsprechenden Steckplatz durch einen
optionalen IBM ServeRAID-SAS/SATA-Adapter ersetzen. Konfigurationsinfor-
mationen finden Sie in der ServeRAID-Dokumentation unter http://
www.ibm.com/supportportal/.
v Legen Sie für einen LCD-Bildschirm als Auflösung für den digitalen Videoadap-
ter maximal 1600 x 1200 bei 75 Hz fest. Dies ist die höchste Auflösung, die für
einen im Server installierten Add-on-Videoadapter unterstützt wird.
v Es werden keine hochauflösenden Videoausgangs- oder Stereoanschlüsse für
Add-on-Bildschirmadapter unterstützt.
v Der Server unterstützt keine herkömmlichen 5-V-PCI-Adapter.
v Wenn Sie einen PCI-Adapter installieren, müssen die Netzkabel von der Strom-
quelle getrennt sein, bevor Sie die PCI-Express-Adapterkartenbaugruppe und die
PCI-X-Adapterkartenbaugruppe entfernen. Andernfalls wird das Ereignissignal
Halterung
Abdeckung für
Erweiterungs-
steckplatz
Adapter
Kapitel 6. Komponenten entfernen und ersetzen
265
