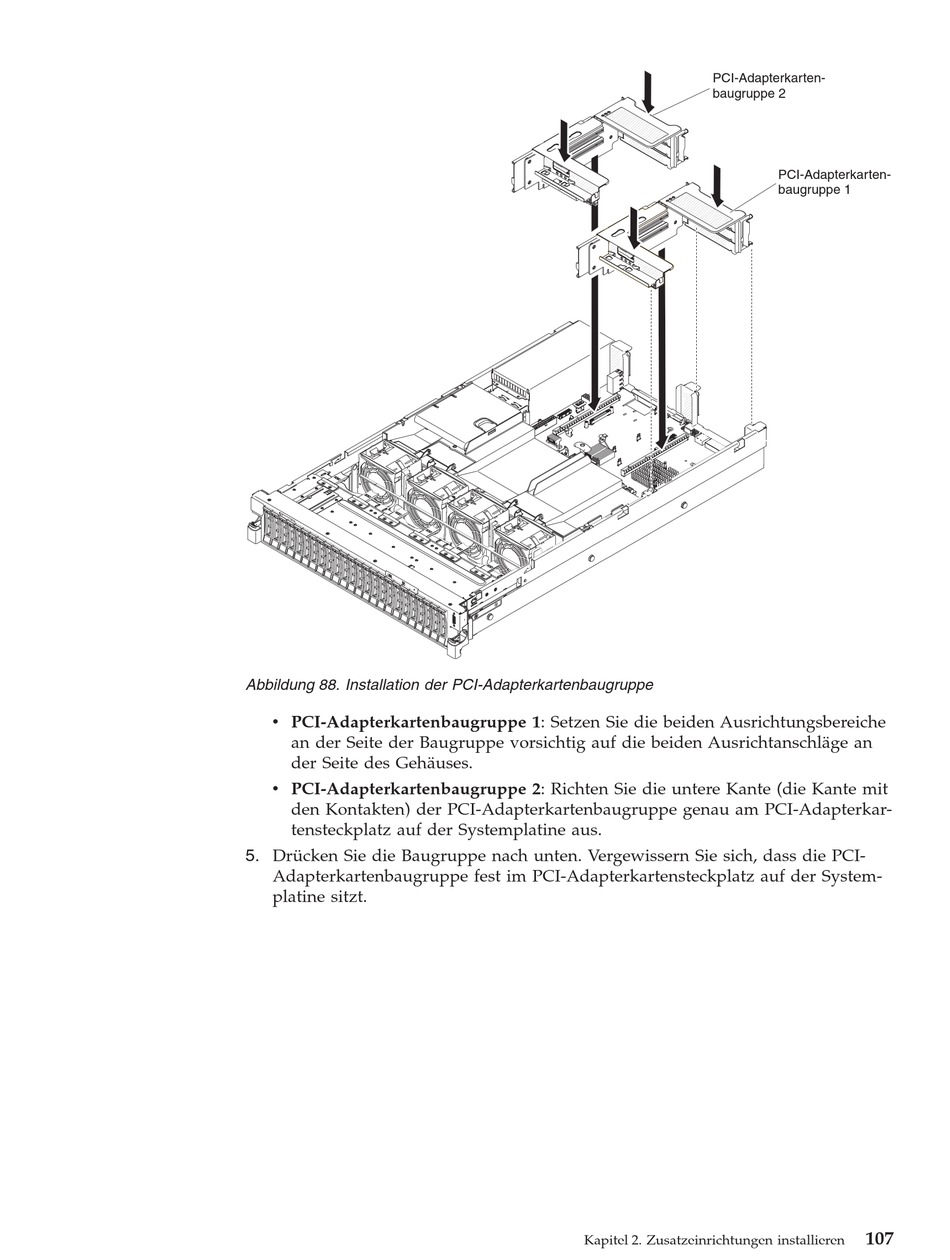

Abbildung 88. Installation der PCI-Adapterkartenbaugruppe
v PCI-Adapterkartenbaugruppe 1: Setzen Sie die beiden Ausrichtungsbereiche
an der Seite der Baugruppe vorsichtig auf die beiden Ausrichtanschläge an
der Seite des Gehäuses.
v PCI-Adapterkartenbaugruppe 2: Richten Sie die untere Kante (die Kante mit
den Kontakten) der PCI-Adapterkartenbaugruppe genau am PCI-Adapterkar-
tensteckplatz auf der Systemplatine aus.
5. Drücken Sie die Baugruppe nach unten. Vergewissern Sie sich, dass die PCI-
Adapterkartenbaugruppe fest im PCI-Adapterkartensteckplatz auf der System-
platine sitzt.
PCI-Adapterkarten-
baugruppe 2
Kapitel 2. Zusatzeinrichtungen installieren
PCI-Adapterkarten-
baugruppe 1
107
