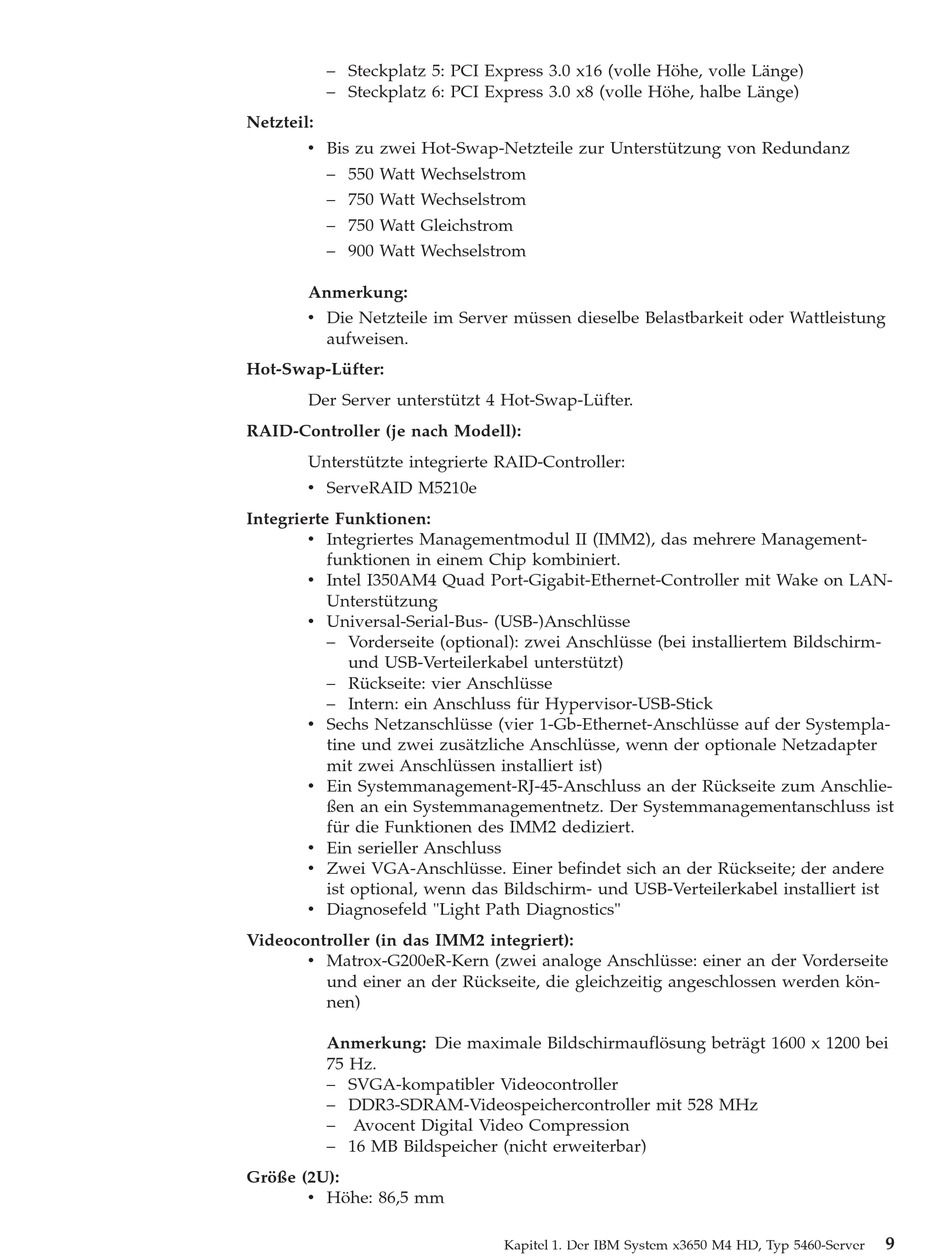

– Steckplatz 5: PCI Express 3.0 x16 (volle Höhe, volle Länge)
– Steckplatz 6: PCI Express 3.0 x8 (volle Höhe, halbe Länge)
Netzteil:
v Bis zu zwei Hot-Swap-Netzteile zur Unterstützung von Redundanz
– 550 Watt Wechselstrom
– 750 Watt Wechselstrom
– 750 Watt Gleichstrom
– 900 Watt Wechselstrom
Anmerkung:
v Die Netzteile im Server müssen dieselbe Belastbarkeit oder Wattleistung
aufweisen.
Hot-Swap-Lüfter:
Der Server unterstützt 4 Hot-Swap-Lüfter.
RAID-Controller (je nach Modell):
Unterstützte integrierte RAID-Controller:
v ServeRAID M5210e
Integrierte Funktionen:
v Integriertes Managementmodul II (IMM2), das mehrere Management-
funktionen in einem Chip kombiniert.
v Intel I350AM4 Quad Port-Gigabit-Ethernet-Controller mit Wake on LAN-
Unterstützung
v Universal-Serial-Bus- (USB-)Anschlüsse
– Vorderseite (optional): zwei Anschlüsse (bei installiertem Bildschirm-
und USB-Verteilerkabel unterstützt)
– Rückseite: vier Anschlüsse
– Intern: ein Anschluss für Hypervisor-USB-Stick
v Sechs Netzanschlüsse (vier 1-Gb-Ethernet-Anschlüsse auf der Systempla-
tine und zwei zusätzliche Anschlüsse, wenn der optionale Netzadapter
mit zwei Anschlüssen installiert ist)
v Ein Systemmanagement-RJ-45-Anschluss an der Rückseite zum Anschlie-
ßen an ein Systemmanagementnetz. Der Systemmanagementanschluss ist
für die Funktionen des IMM2 dediziert.
v Ein serieller Anschluss
v Zwei VGA-Anschlüsse. Einer befindet sich an der Rückseite; der andere
ist optional, wenn das Bildschirm- und USB-Verteilerkabel installiert ist
v Diagnosefeld "Light Path Diagnostics"
Videocontroller (in das IMM2 integriert):
v Matrox-G200eR-Kern (zwei analoge Anschlüsse: einer an der Vorderseite
und einer an der Rückseite, die gleichzeitig angeschlossen werden kön-
nen)
Anmerkung: Die maximale Bildschirmauflösung beträgt 1600 x 1200 bei
75 Hz.
– SVGA-kompatibler Videocontroller
– DDR3-SDRAM-Videospeichercontroller mit 528 MHz
– Avocent Digital Video Compression
– 16 MB Bildspeicher (nicht erweiterbar)
Größe (2U):
v Höhe: 86,5 mm
