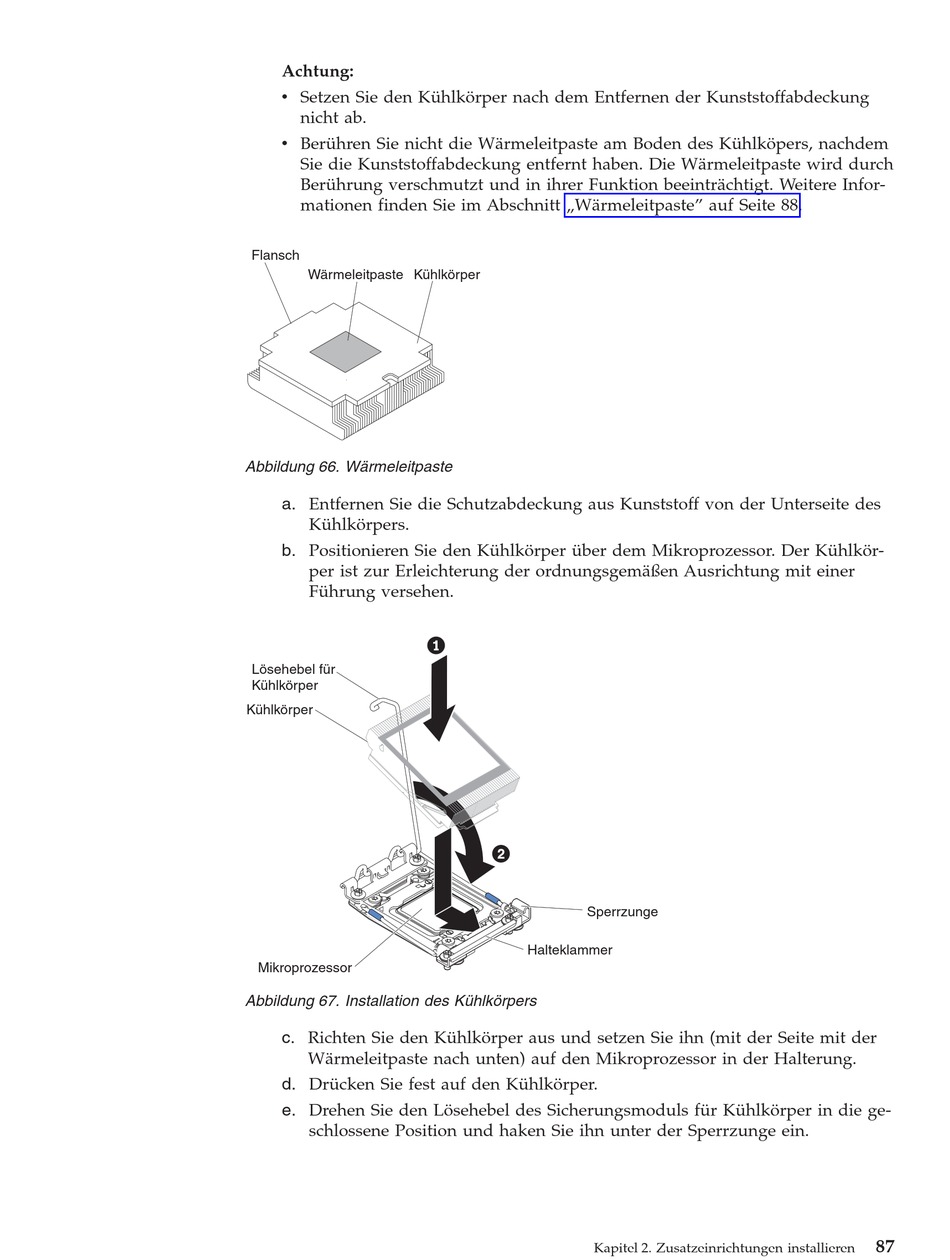

Achtung:
v Setzen Sie den Kühlkörper nach dem Entfernen der Kunststoffabdeckung
nicht ab.
v Berühren Sie nicht die Wärmeleitpaste am Boden des Kühlköpers, nachdem
Sie die Kunststoffabdeckung entfernt haben. Die Wärmeleitpaste wird durch
Berührung verschmutzt und in ihrer Funktion beeinträchtigt. Weitere Infor-
mationen finden Sie im Abschnitt „Wärmeleitpaste" auf Seite 88.
Flansch
Wärmeleitpaste Kühlkörper
Abbildung 66. Wärmeleitpaste
a. Entfernen Sie die Schutzabdeckung aus Kunststoff von der Unterseite des
Kühlkörpers.
b. Positionieren Sie den Kühlkörper über dem Mikroprozessor. Der Kühlkör-
per ist zur Erleichterung der ordnungsgemäßen Ausrichtung mit einer
Führung versehen.
Lösehebel für
Kühlkörper
Kühlkörper
Mikroprozessor
Abbildung 67. Installation des Kühlkörpers
c. Richten Sie den Kühlkörper aus und setzen Sie ihn (mit der Seite mit der
Wärmeleitpaste nach unten) auf den Mikroprozessor in der Halterung.
d. Drücken Sie fest auf den Kühlkörper.
e. Drehen Sie den Lösehebel des Sicherungsmoduls für Kühlkörper in die ge-
schlossene Position und haken Sie ihn unter der Sperrzunge ein.
Sperrzunge
Halteklammer
Kapitel 2. Zusatzeinrichtungen installieren
87
