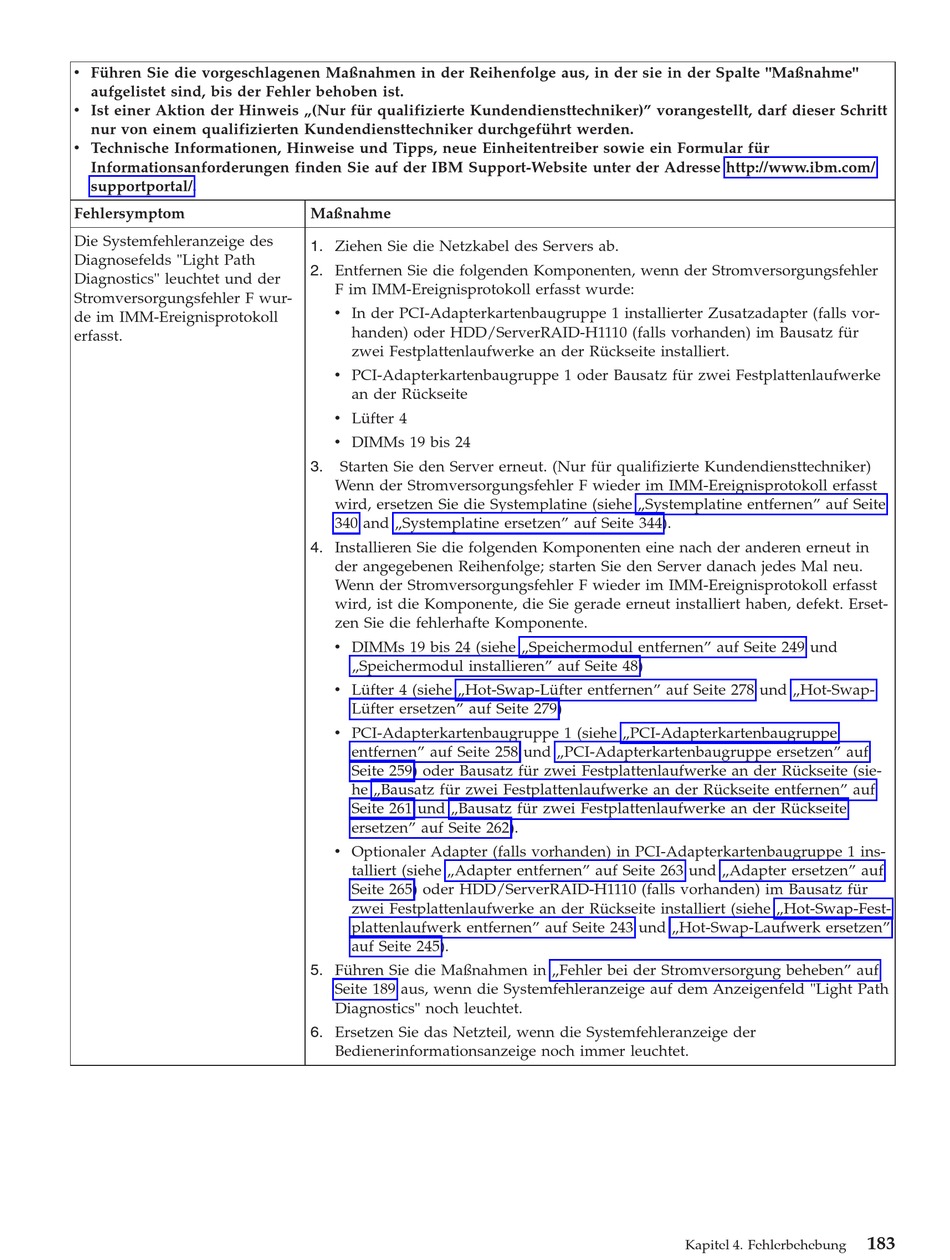

v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge aus, in der sie in der Spalte "Maßnahme"
aufgelistet sind, bis der Fehler behoben ist.
v Ist einer Aktion der Hinweis „(Nur für qualifizierte Kundendiensttechniker)" vorangestellt, darf dieser Schritt
nur von einem qualifizierten Kundendiensttechniker durchgeführt werden.
v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für
Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/
supportportal/.
Fehlersymptom
Die Systemfehleranzeige des
Diagnosefelds "Light Path
Diagnostics" leuchtet und der
Stromversorgungsfehler F wur-
de im IMM-Ereignisprotokoll
erfasst.
Maßnahme
1. Ziehen Sie die Netzkabel des Servers ab.
2. Entfernen Sie die folgenden Komponenten, wenn der Stromversorgungsfehler
F im IMM-Ereignisprotokoll erfasst wurde:
v In der PCI-Adapterkartenbaugruppe 1 installierter Zusatzadapter (falls vor-
handen) oder HDD/ServerRAID-H1110 (falls vorhanden) im Bausatz für
zwei Festplattenlaufwerke an der Rückseite installiert.
v PCI-Adapterkartenbaugruppe 1 oder Bausatz für zwei Festplattenlaufwerke
an der Rückseite
v Lüfter 4
v DIMMs 19 bis 24
3.
Starten Sie den Server erneut. (Nur für qualifizierte Kundendiensttechniker)
Wenn der Stromversorgungsfehler F wieder im IMM-Ereignisprotokoll erfasst
wird, ersetzen Sie die Systemplatine (siehe „Systemplatine entfernen" auf Seite
340 and „Systemplatine ersetzen" auf Seite 344).
4. Installieren Sie die folgenden Komponenten eine nach der anderen erneut in
der angegebenen Reihenfolge; starten Sie den Server danach jedes Mal neu.
Wenn der Stromversorgungsfehler F wieder im IMM-Ereignisprotokoll erfasst
wird, ist die Komponente, die Sie gerade erneut installiert haben, defekt. Erset-
zen Sie die fehlerhafte Komponente.
v DIMMs 19 bis 24 (siehe „Speichermodul entfernen" auf Seite 249 und
„Speichermodul installieren" auf Seite 48)
v Lüfter 4 (siehe „Hot-Swap-Lüfter entfernen" auf Seite 278 und „Hot-Swap-
Lüfter ersetzen" auf Seite 279)
v PCI-Adapterkartenbaugruppe 1 (siehe „PCI-Adapterkartenbaugruppe
entfernen" auf Seite 258 und „PCI-Adapterkartenbaugruppe ersetzen" auf
Seite 259) oder Bausatz für zwei Festplattenlaufwerke an der Rückseite (sie-
he „Bausatz für zwei Festplattenlaufwerke an der Rückseite entfernen" auf
Seite 261 und „Bausatz für zwei Festplattenlaufwerke an der Rückseite
ersetzen" auf Seite 262).
v Optionaler Adapter (falls vorhanden) in PCI-Adapterkartenbaugruppe 1 ins-
talliert (siehe „Adapter entfernen" auf Seite 263 und „Adapter ersetzen" auf
Seite 265) oder HDD/ServerRAID-H1110 (falls vorhanden) im Bausatz für
zwei Festplattenlaufwerke an der Rückseite installiert (siehe „Hot-Swap-Fest-
plattenlaufwerk entfernen" auf Seite 243 und „Hot-Swap-Laufwerk ersetzen"
auf Seite 245).
5. Führen Sie die Maßnahmen in „Fehler bei der Stromversorgung beheben" auf
Seite 189 aus, wenn die Systemfehleranzeige auf dem Anzeigenfeld "Light Path
Diagnostics" noch leuchtet.
6. Ersetzen Sie das Netzteil, wenn die Systemfehleranzeige der
Bedienerinformationsanzeige noch immer leuchtet.
Kapitel 4. Fehlerbehebung
183
