Installations-
werkzeug
Mikroprozessor

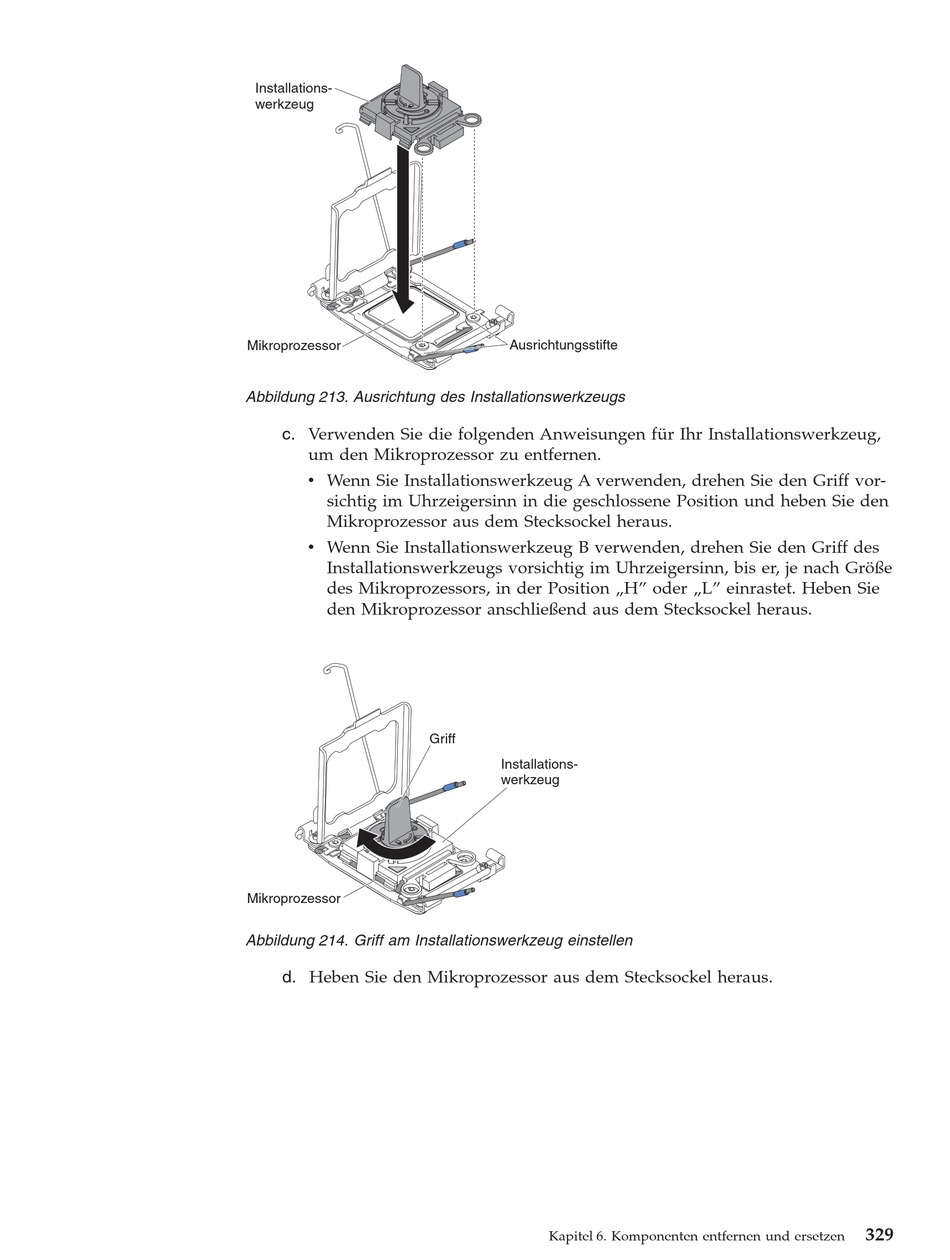

Abbildung 213. Ausrichtung des Installationswerkzeugs
c. Verwenden Sie die folgenden Anweisungen für Ihr Installationswerkzeug,
um den Mikroprozessor zu entfernen.
v Wenn Sie Installationswerkzeug A verwenden, drehen Sie den Griff vor-
sichtig im Uhrzeigersinn in die geschlossene Position und heben Sie den
Mikroprozessor aus dem Stecksockel heraus.
v Wenn Sie Installationswerkzeug B verwenden, drehen Sie den Griff des
Installationswerkzeugs vorsichtig im Uhrzeigersinn, bis er, je nach Größe
des Mikroprozessors, in der Position „H" oder „L" einrastet. Heben Sie
den Mikroprozessor anschließend aus dem Stecksockel heraus.
Mikroprozessor
Abbildung 214. Griff am Installationswerkzeug einstellen
d. Heben Sie den Mikroprozessor aus dem Stecksockel heraus.
Ausrichtungsstifte
Griff
Installations-
werkzeug
Kapitel 6. Komponenten entfernen und ersetzen
329
