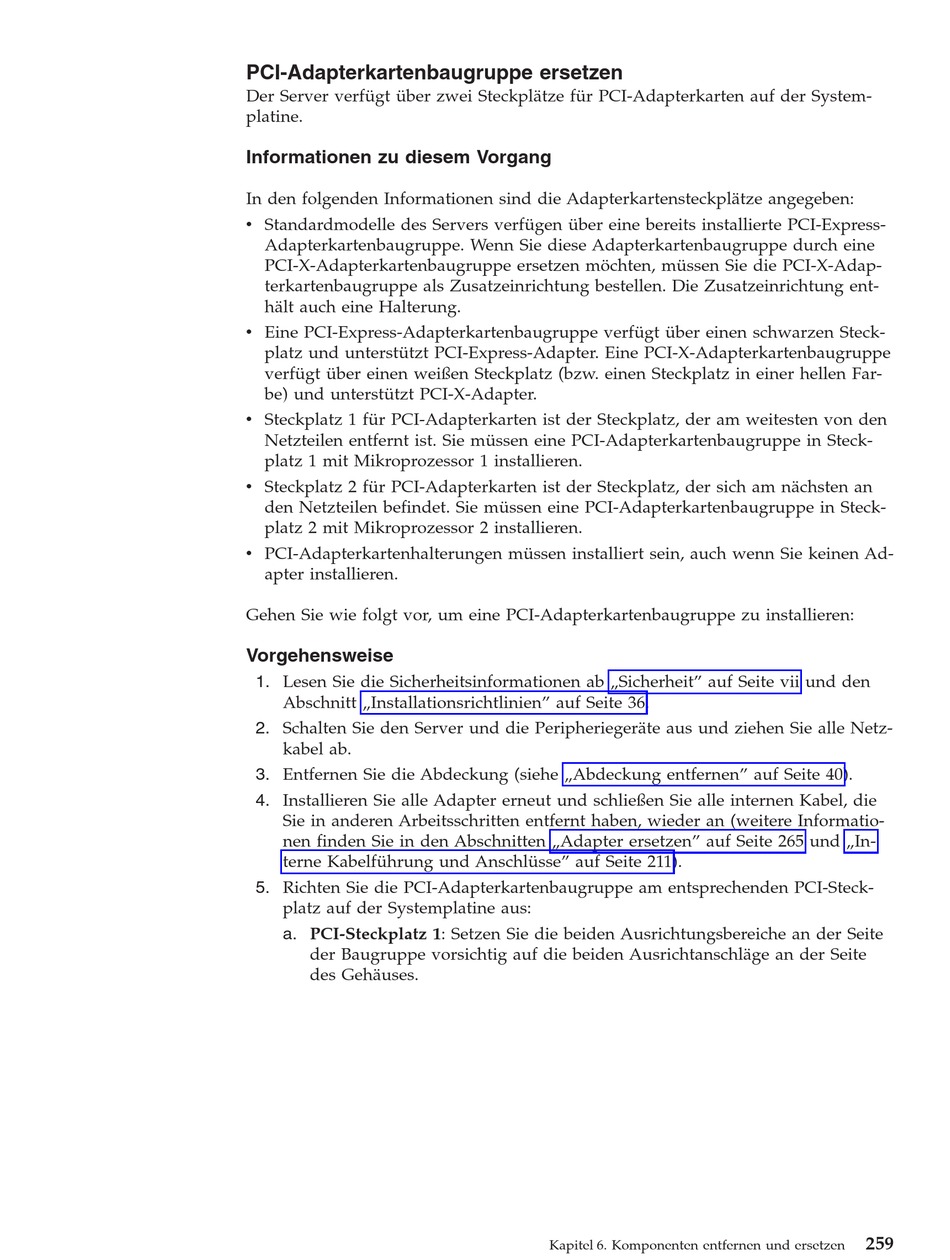

PCI-Adapterkartenbaugruppe ersetzen
Der Server verfügt über zwei Steckplätze für PCI-Adapterkarten auf der System-
platine.
Informationen zu diesem Vorgang
In den folgenden Informationen sind die Adapterkartensteckplätze angegeben:
v Standardmodelle des Servers verfügen über eine bereits installierte PCI-Express-
Adapterkartenbaugruppe. Wenn Sie diese Adapterkartenbaugruppe durch eine
PCI-X-Adapterkartenbaugruppe ersetzen möchten, müssen Sie die PCI-X-Adap-
terkartenbaugruppe als Zusatzeinrichtung bestellen. Die Zusatzeinrichtung ent-
hält auch eine Halterung.
v Eine PCI-Express-Adapterkartenbaugruppe verfügt über einen schwarzen Steck-
platz und unterstützt PCI-Express-Adapter. Eine PCI-X-Adapterkartenbaugruppe
verfügt über einen weißen Steckplatz (bzw. einen Steckplatz in einer hellen Far-
be) und unterstützt PCI-X-Adapter.
v Steckplatz 1 für PCI-Adapterkarten ist der Steckplatz, der am weitesten von den
Netzteilen entfernt ist. Sie müssen eine PCI-Adapterkartenbaugruppe in Steck-
platz 1 mit Mikroprozessor 1 installieren.
v Steckplatz 2 für PCI-Adapterkarten ist der Steckplatz, der sich am nächsten an
den Netzteilen befindet. Sie müssen eine PCI-Adapterkartenbaugruppe in Steck-
platz 2 mit Mikroprozessor 2 installieren.
v PCI-Adapterkartenhalterungen müssen installiert sein, auch wenn Sie keinen Ad-
apter installieren.
Gehen Sie wie folgt vor, um eine PCI-Adapterkartenbaugruppe zu installieren:
Vorgehensweise
1. Lesen Sie die Sicherheitsinformationen ab „Sicherheit" auf Seite vii und den
Abschnitt „Installationsrichtlinien" auf Seite 36.
2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netz-
kabel ab.
3. Entfernen Sie die Abdeckung (siehe „Abdeckung entfernen" auf Seite 40).
4. Installieren Sie alle Adapter erneut und schließen Sie alle internen Kabel, die
Sie in anderen Arbeitsschritten entfernt haben, wieder an (weitere Informatio-
nen finden Sie in den Abschnitten „Adapter ersetzen" auf Seite 265 und „In-
terne Kabelführung und Anschlüsse" auf Seite 211).
5. Richten Sie die PCI-Adapterkartenbaugruppe am entsprechenden PCI-Steck-
platz auf der Systemplatine aus:
a. PCI-Steckplatz 1: Setzen Sie die beiden Ausrichtungsbereiche an der Seite
der Baugruppe vorsichtig auf die beiden Ausrichtanschläge an der Seite
des Gehäuses.
Kapitel 6. Komponenten entfernen und ersetzen
259
