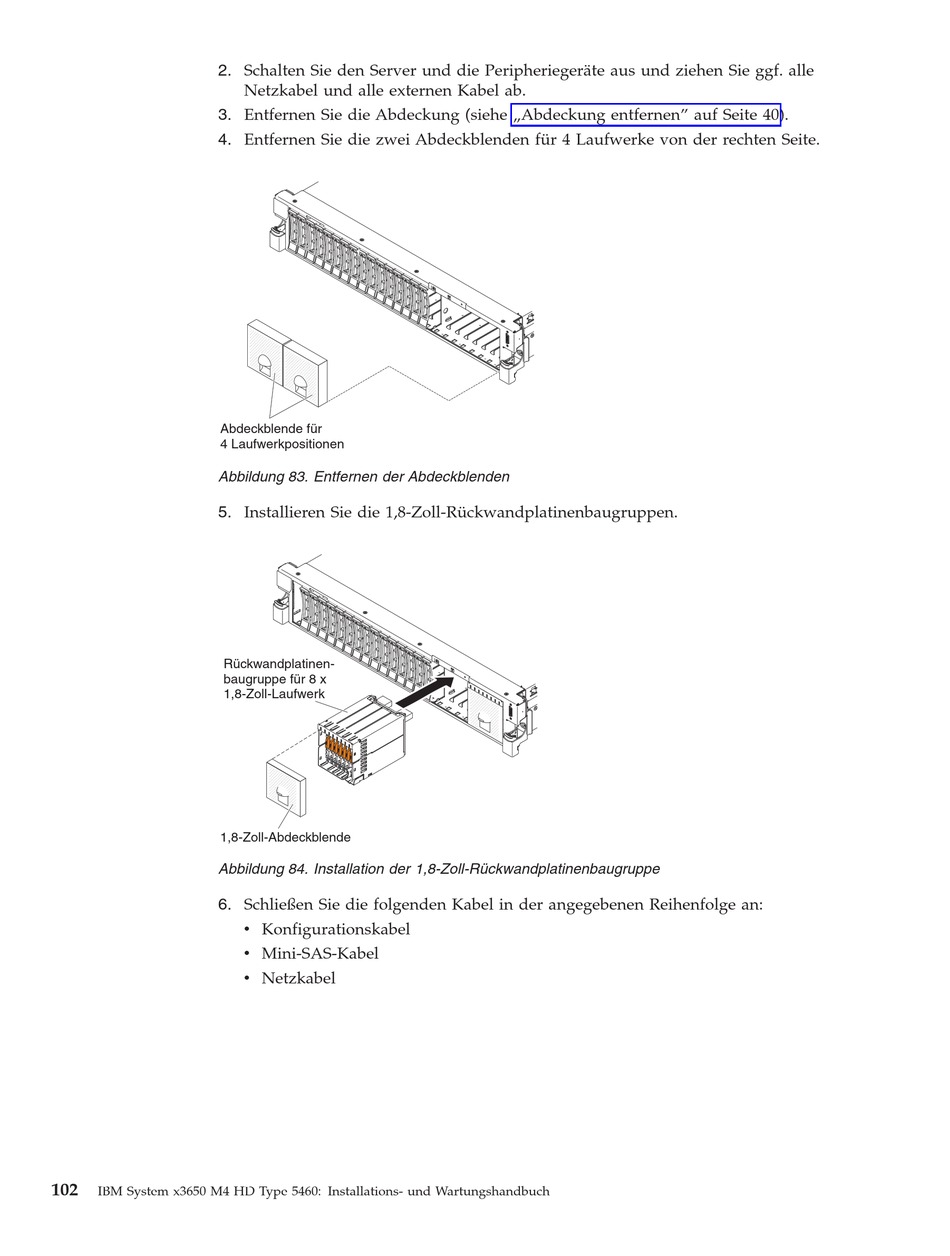

2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie ggf. alle
3. Entfernen Sie die Abdeckung (siehe „Abdeckung entfernen" auf Seite 40).
4. Entfernen Sie die zwei Abdeckblenden für 4 Laufwerke von der rechten Seite.
Abdeckblende für
4 Laufwerkpositionen
Abbildung 83. Entfernen der Abdeckblenden
5. Installieren Sie die 1,8-Zoll-Rückwandplatinenbaugruppen.
1,8-Zoll-Abdeckblende
Abbildung 84. Installation der 1,8-Zoll-Rückwandplatinenbaugruppe
6. Schließen Sie die folgenden Kabel in der angegebenen Reihenfolge an:
102
IBM System x3650 M4 HD Type 5460: Installations- und Wartungshandbuch
Netzkabel und alle externen Kabel ab.
Rückwandplatinen-
baugruppe für 8 x
1,8-Zoll-Laufwerk
v Konfigurationskabel
v Mini-SAS-Kabel
v Netzkabel
