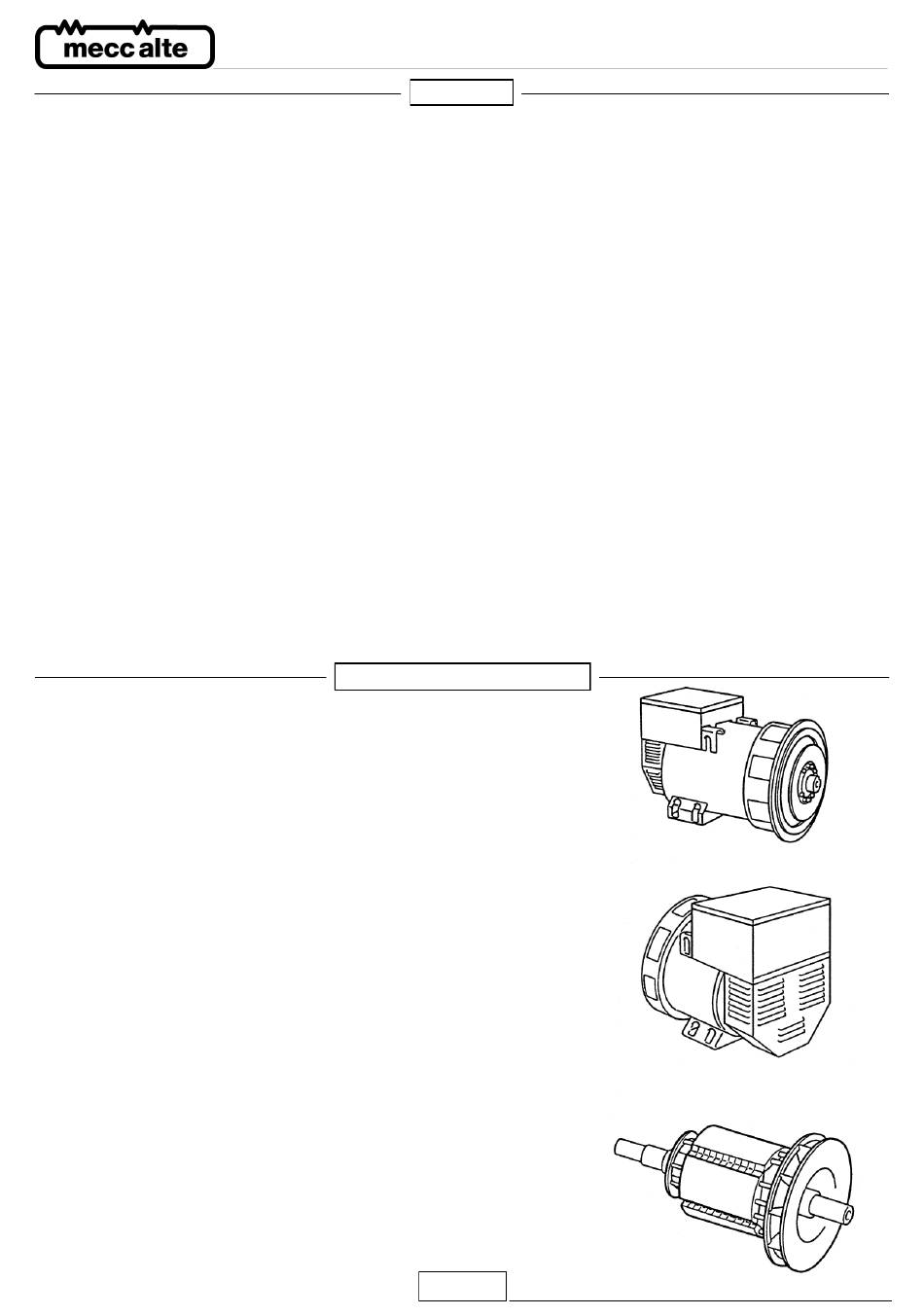

I generatori della serie ECO-ECP sono autoregolati, brushless a 2 e 4 poli.
Hanno induttore rotante provvisto di gabbia di smorzamento e indotto fisso a
cave inclinate.
Gli avvolgimenti sono a passo raccorciato per ridurre il contenuto armonico.
I generatori sono costruiti in conformità alle direttive CEE 2006/42, 2006/95,
2004/108 e relative modifiche, alle norme CEI 2-3, EN 60034-1, IEC 34-1,
VDE 0530, BS4999-5000, CAN/CSA-C22.2 N°14 - N°100.
Le prove per la verifica della compatibilita' elettromagnetica sono state
eseguite nelle condizioni prescritte dalle norme, con il neutro collegato a
terra.
Esecuzioni in accordo ad altre specifiche possono essere eseguite su
richiesta del cliente.
La struttura meccanica, sempre molto robusta, consente un facile accesso ai
collegamenti e permette di eseguire le verifiche nelle diverse parti altrettanto
facilmente.
La carcassa e' realizzata in acciaio, gli scudi in ghisa, l'albero in acciaio C45
con ventola calettata.
Il grado di protezione e' IP21 (a richiesta e' possibile realizzare un grado di
protezione superiore).
Gli isolamenti sono eseguiti in classe H, le impregnazioni con resine
epossidiche per le parti rotanti e trattamenti sottovuoto per le parti di piu'
elevata tensione, quali gli statori (a richiesta trattamenti speciali).
