Kapocs Rendeltetés
Megnevezés
23 Közös
Aktív védelmek kimenet
24 A.P.O.
25 Közös
Jumper 50/60Hz
26 50/60Hz
27 0EXT
Jumper a feszültség távoli
szabályozásához 0÷2,5 Vdc
28 JP1
Jumper a távvezérléshez
29 0EXT
Bemenet a feszültség távoli
szabályozásához
30 PEXT
0÷2,5 Vdc vagy Pext
31 JP2
Pext Jumper
32 10 V
vezérlés 10 Vdc
3. megjegyzés) küls EMI sz r vel (3m EMI sz r nélkül)
4. megjegyzés) 50·(100 %- Hz %) vagy 60·(100 %- Hz %) ahol a Hz % a Hz trimmerhez viszonyított relatív helyzetét, vagy a P[21]
paraméter százalékos értékét jelenti
5. megjegyzés) Ezt az értéket nem szabad túllépni. A hatékony tartomány a P[16] paraméter függvénye.
Az új generátorokba épített DER1 szabályzót már kalibrált állapotban szállítjuk; a be nem épített (vagyis cserealkatrész) szabályzókat,
vagy ha a vezetékelést módosítják vagy korrigálják, a helyes m ködés érdekében pontosan be szabályozni.
Az alapbeállításokat el lehet végezni közvetlenül a regulátoron a négy trimmer (VOLT - STAB - Hz - AMP), az 50/60, JP1, JP2 jumper
és a Vext bemenet segítségével. Ennél részletesebb beállítást vagy méréseket kizárólag szoftveres úton lehet végezni, mint például
a MeccAlte DI1 kommunikációs interfészén a DSR_Terminal vagy DSR_Reader használatával.
A feszültség távoli szabályozása
A Pext bemenet (30. kapocs) és a 10 V (32. kapocs) lehet vé teszik a kimeneti feszültség távoli szabályozását egy DC jelzés vagy
egy küls potenciométer segítségével. A kimeneti feszültség szoftverrel is szabályozható a P[19]-cel. A távoli szabályozás kitérési
tartományát és nyereségét szoftveresen függetlenül is be lehet állítani a használt kimeneti feszültséget vezérl eszközrendszerrel
(potenciométer, VDC jelzés vagy P[19]). Ha egyenáramú feszültséget használ, akkor lép érvénybe, amikor a 0 Vdc/2,5 Vdc
vagy a -10 Vdc/+10 Vdc tartományban van, ha a 29-30. kapcsok össze vannak kötve, és a JP1 és JP2 jumperek vezérlik; a fenti
határértékeket túllépi, (vagy megsz nik az összeköttetés), két választása van: nem fogadja el a küls bevitel beállítási pontját és
visszatér a trimmerrel (ha be van kapcsolva) vagy a P[19] paraméterrel beállított feszültségértékre, vagy megtartja az elérhet
minimális (vagy maximális) feszültségértéket (lásd 3a és 3b ábra). A második lehet séget csak a RAM Voltage CTRL jelz vel lehet
beállítani a Konfiguráció menüpontban, a P[10] konfigurációs szó B7-es bitjének megfelel en. A Vext bemenettel kapcsolatos beállítást
a 3. táblázat tartalmazza.
MEGJEGYZÉS: Az egyenáramú feszültség forrásának képesnek kell lennie legalább 2 mA felvételére.
Javasoljuk, hogy beszabályozáskor ne lépjék túl

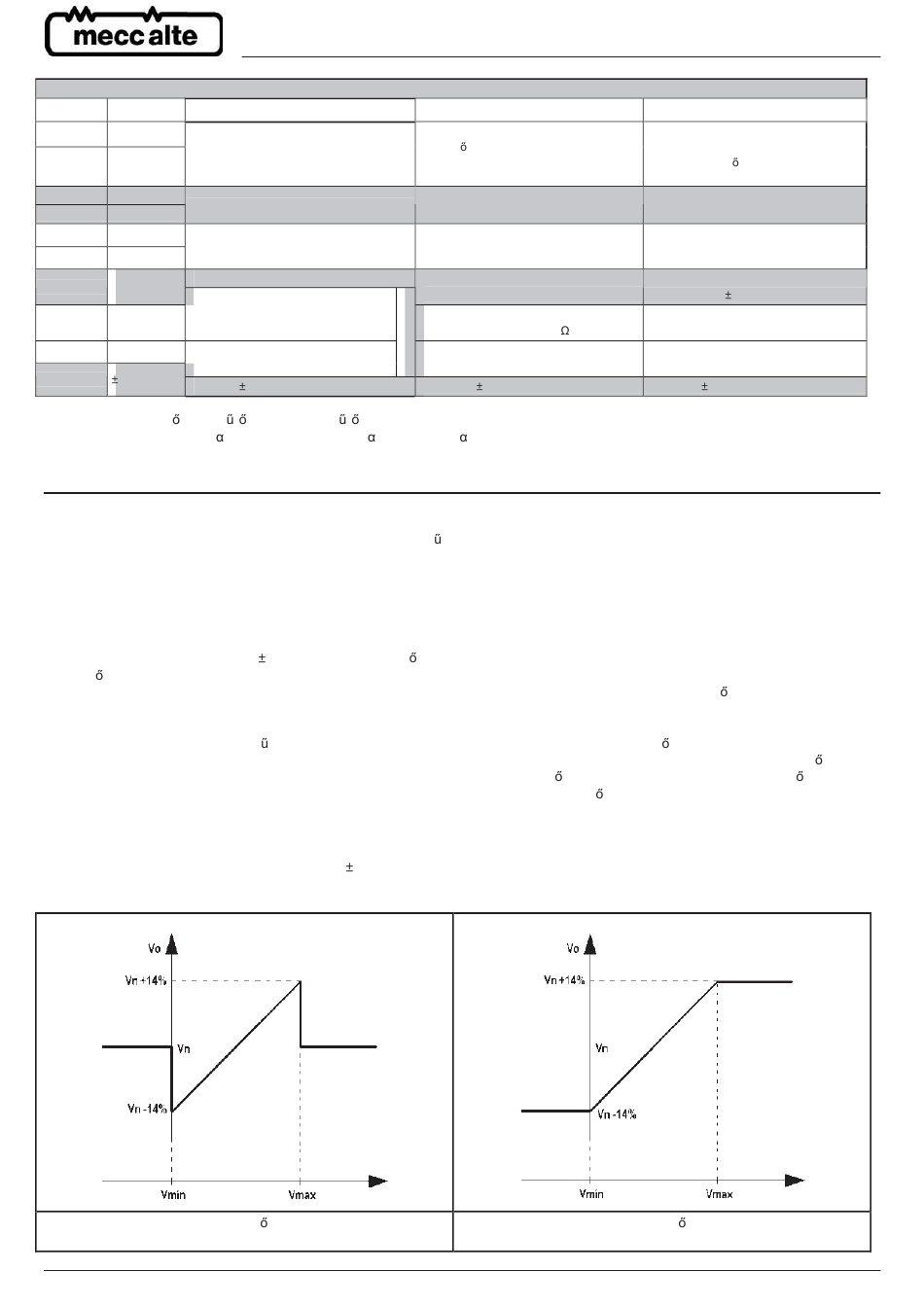

3a. ábra: a kimeneti feszültség telít dése nélkül, a bemeneti
feszültség határértékének elérésekor
MAGYAR
ECO – ECP KEZELÉSI ÚTMUTATÓ
2.TÁBLÁZAT: CN3 CSATLAKOZÓ
Specifikációk
Típus: Nem szigetelt nyitott kollektor
Áramer sség: 100 mA
Feszültség: 30 V
Max. hossz: 30m
Típus: Nem szigetelt
Max. hossz: 3m
Típus: Nem szigetelt
Max. hossz: 3m
Típus: Nem szigetelt
Max. hossz: 3m
Bemenet: 0÷2,5 Vdc
vagy potenciométer 100K
Típus: Nem szigetelt
Max. hossz: 3m
Bemenet: 10 Vdc
10 %-nál nagyobb mértékben a generátor névleges feszültségét.
Az analóg bemeneti és kimeneti feszültség közötti kapcsolat.
(3)
(3)
3b. ábra: a kimeneti feszültség telít désekor, a bemeneti
feszültség határértékének elérésekor
56
ECO-ECP KEZELÉSI ÚTMUTATÓ 2013. december 03 változat
DER1 FÜGGELÉK
Megjegyzés
Mind az aktiváló riasztás, mind
a késleltetési id programozható.
A túl alacsony fordulatszám
kiválasztása
(4)
Rövidre zárja a 0÷2,5 Vdc bemenetet,
vagy a potenciométert
Szabályozás: 10 %
(5)
Terhelés: 0÷1 mA (süllyed)
Rövidre zárja a 0÷2,5 Vdc bemenetet,
vagy a potenciométert
Terhelés: 1 mA (forrás/süllyed)
