MANUALE ECO - ECP
ITALIANO

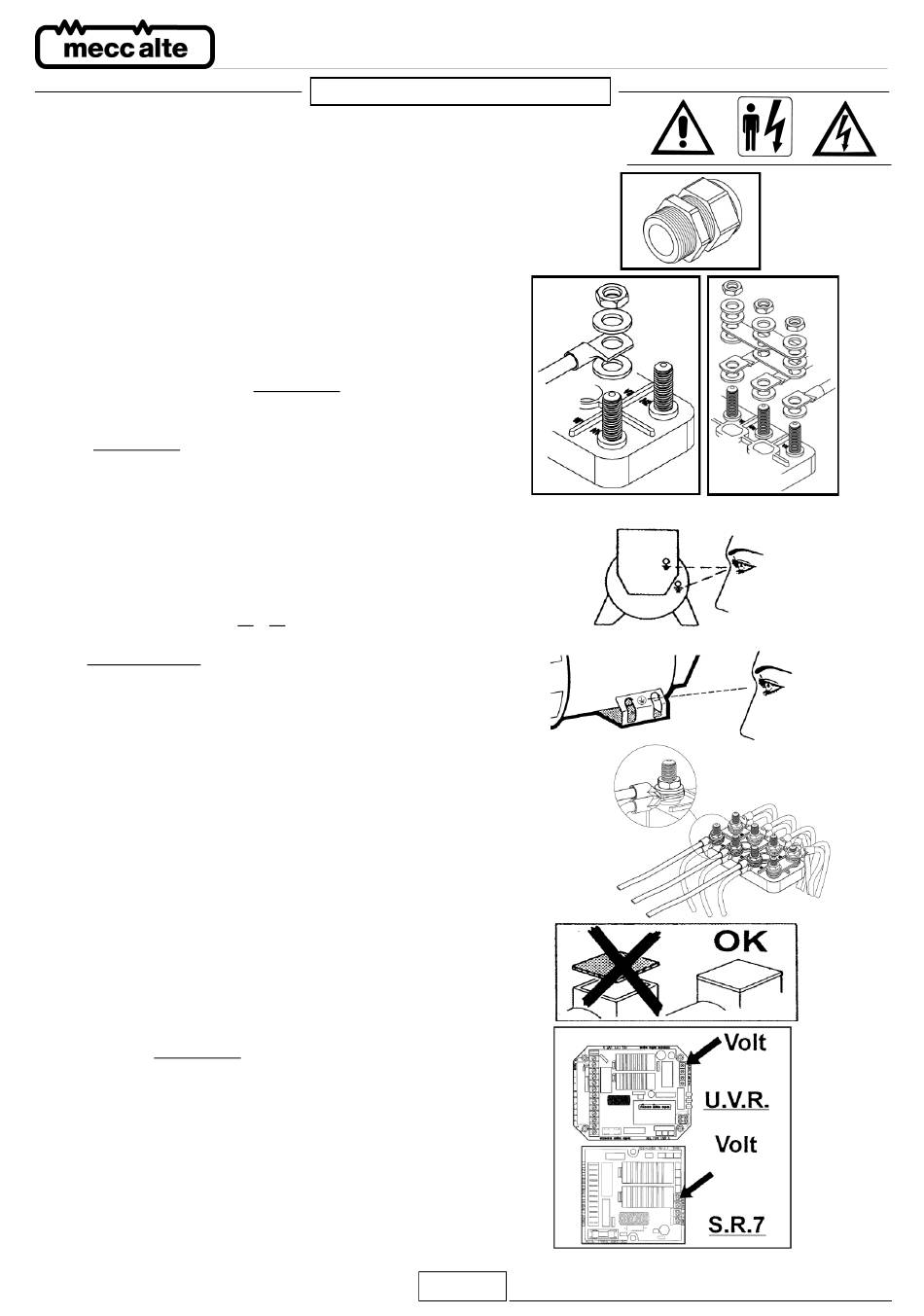

ACCOPPIAMENTO ELETTRICO

L'accoppiamento elettrico e' a cura dell'utilizzatore finale ed e'
eseguito secondo la sua sola discrezione.
Per l'ingresso nella scatola morsetti si raccomanda di utilizzare
passacavi e serracavi in accordo con le specifiche del paese di
esportazione.
COLLEGAMENTO AVVOLGIMENTI
Sono previsti entrambi i collegamenti, stella con neutro (Y) e
triangolo (Δ) in tutti gli alternatori (tav. 2 pag. 92).
Per passare da un collegamento Y a Δ (es. da 400V a 230V) e'
sufficiente spostare i ponti sulla morsettiera principale (vedere
schema tav. 2 pag. 92).
Nessun intervento e' richiesto sul regolatore di tensione.
I generatori sono costruiti di serie con 12 cavi di uscita per
consentire di ottenere tensioni diverse (es. 230 / 400 / 460 / 800V).
I generatori, vanno sempre collegati a terra con un conduttore di
adeguata sezione utilizzando uno dei due (interno/esterno)
appositi morsetti.
Per il collegamento elettrico utilizzare cavi adeguati in funzione
della potenza del generatore ed effettuare le connessioni ai mor-
setti come indicato nelle tavole 12 o 17.
Dopo aver eseguito il collegamento (per le coppie di serraggio
vedere tavola 24 pag.104) rimontare il coperchio scatola morsetti.
IMPORTANTE:
variazioni di frequenza
.
La macchina fornita per funzionare a 50Hz puo' funzionare anche
a 60Hz (o viceversa); e' sufficiente tarare il potenziometro al nuovo
valore nominale di tensione.
Passando da 50Hz a 60Hz, la potenza puo' aumentare del 20%
(corrente invariata), se la tensione aumenta del 20%; se la
tensione rimane invariata la potenza, puo' aumentare del 5% per
effetto della migliore ventilazione.
Per generatori costruiti appositamente per una frequenza di 60Hz
nel passaggio a 50Hz, la tensione e la potenza devono
necessariamente diminuire del 20% rispetto a quella riferita a
60Hz.
REGOLATORI
(tav. 3 pag. 92)
I regolatori tipo U.V.R.6/1-F e S.R.7/2-G possono essere
indifferentemente usati nella serie ECO-ECP senza modificare le
prestazioni.
L'U.V.R.6/1-F e' montato di serie nelle tipologie 38 - 40 - 43 - 46,
mentre l'S.R.7/2-G nelle serie 28 - 31 - 32 - 34.
I due regolatori sono perfettamente uguali nelle prestazioni, ma si
differenziano nelle segnalazioni e nel riferimento.
73
ECO-ECP iMANUAL December 2013 Rev. 03
