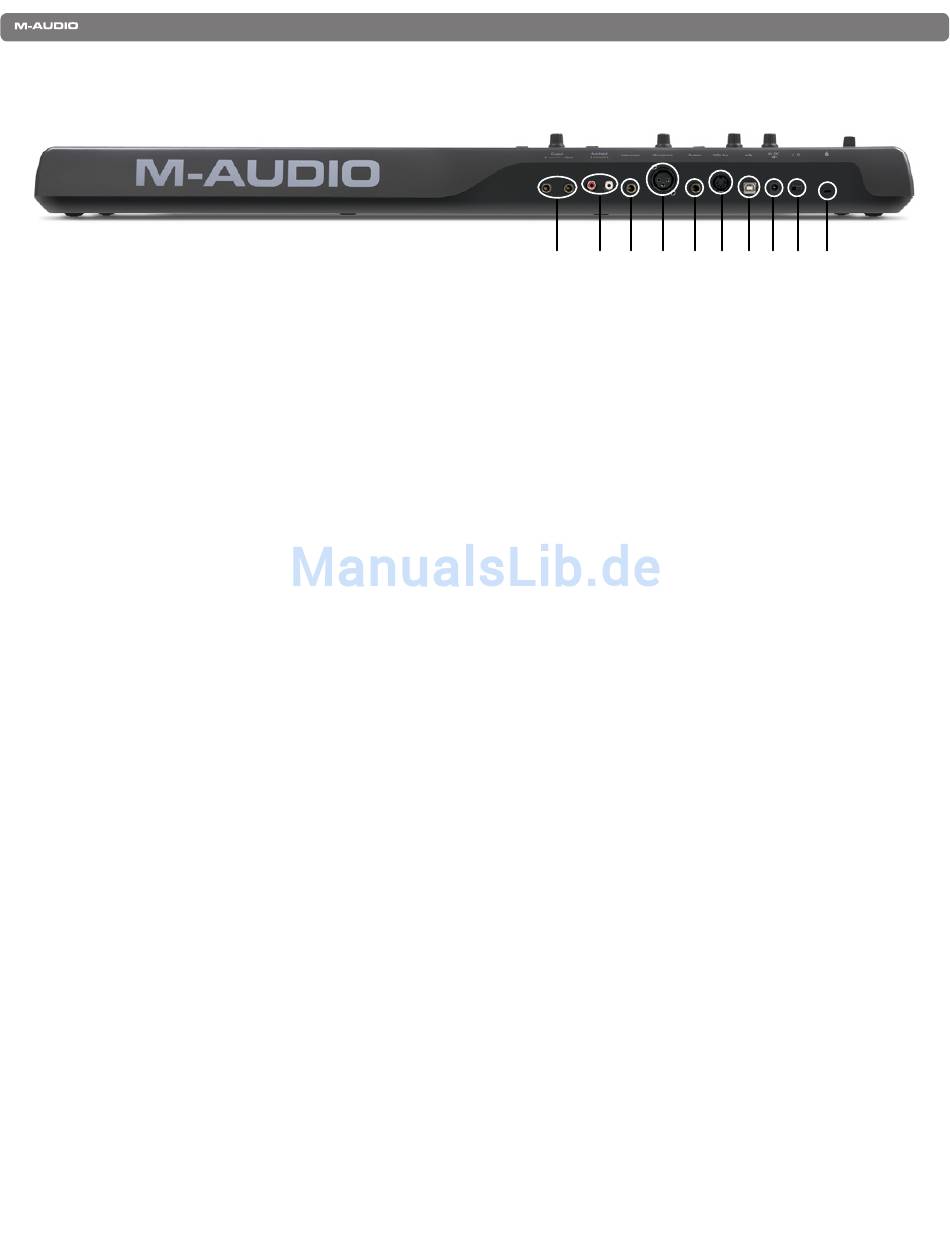

Bedienelemente der Rückseite — Beschreibung:
14 6,3 mm-Audioausgänge (Output R—L (Mono)): Unsymmetrische Mono-Klinken-Audioausgänge für den Pianosound,
Signale sämtlicher Eingänge und Audiosignale von Ihrem Computer Schließen Sie Mono-Geräte oder -Verstärker (1
Kanal) an den linken 6,3 mm-Ausgang an
15 Auxiliary-Cinch-Eingänge (Aux Input R—L): Die Signale an diesen Eingängen werden wie die an den XLR- und 3,6
mm-Eingängen an die Audioausgänge gesendet Sie können hier eine Vielzahl von Quellen anschließen, z B Mixer,
Stereo-Receiver und andere Geräte
16 6,3 mm Instrument-Eingang (Instrument): Schließen Sie an diesen unsymmetrischen Mono-Klinken-Eingang
Instrumente wie E-Gitarren oder E-Bässe an
17 XLR-Mikrofon-Eingang (Microphone): Hier können Sie über ein symmetrisches XLR-Kabel mit drei Pins Ihr
dynamisches Mikrofon anschließen
18 Sustain-Pedal-Eingang (Sustain): Schließen Sie hier Ihr Pedal (nicht im Lieferumfang enthalten) mit beliebiger
Polarität an Die Polarität wird automatisch beim Einschalten des Keyboards erkannt Wenn Sie die Polarität umkehren
möchten, halten Sie das Pedal beim Einschalten des Keyboards gedrückt in der Regel wird das Sustain-Pedal dafür
verwendet, eine angeschlagene Note weiterklingen zu lassen, ohne dass dafür die Hände die Tastatur berühren müssen
19 MIDI-Ausgang (MIDI Out): Hier können Sie zusätzliche MIDI-Geräte anschließen, z B Synthesizer oder Sound-
Module Standardmäßig werden die mit KeyStudio 49i generierten MIDI-Daten an diesen MIDI-Ausgang gesendet
Sie können KeyStudio aber auch als USB-to-MIDI-Interface konfigurieren, so dass MIDI-Daten von Ihrem Computer an
diesen Anschluss gesendet werden können Siehe hierzu den Abschnitt "MIDI-Out-Modus" auf Seite 26
20 USB-Port: An diesen Port können Sie über das mitgelieferte USB-Kabel Ihren Computer anschließen
21 Netzanschluss (9V DC): Schließen Sie hier das optional erhältliche Netzteil (9V DC >500mA Mitte-Positiv) an, wenn
Sie KeyStudio 49i ohne Computer einsetzen
22 Ein/Aus-Schalter: Hier schalten Sie KeyStudio 49i ein und aus
23 Kensington Lock
schützen
KeyStudio 49i Benutzerhandbuch
: Dieser Anschluss ist für Kensington-Sicherungssysteme vorgesehen, um Ihr Gerät vor Diebstahl zu
®
