Motorklemmenblock im Umrichterausgang
Siehe Abbildung 4.13.
Verwendung eines Motorschutzschalter
Siehe Abbildung 4.14.
4.5.4

Netzfilter, Empfehlungen und Daten

Verwenden Sie für jedes Modul ein Netzfilter. Netzfilter mit passendem Nennstrom
können auch für mehrere Umrichter verwendet werden. Mit leichten Abweichungen von
den Standardeigenschaften hinsichtlich der Konformitätserklärung ist jedoch zu
rechnen.
Die Filterklassifizierung hängt von der Länge des Motorkabels und der Taktfrequenz ab.
Die Filterklassifizierung bei maximaler Kabellänge für Haushalts- und
Industriestandards finden Sie von Tabelle 4.5 bis Tabelle 4.14. Weitere Informationen zu
Filterklassifizierungen bei kürzeren Kabellängen finden Sie in den EMV-Datenblättern,
die Sie vom Control Techniques Drive Center oder bei Ihrem Distributor erhalten
können.
Ableitströme gegen Erde
Die meisten Netzfilter erzeugen Ableitströme gegen Erde von mehr 3,5 mA. Alle
Geräte mit diesen Filtern müssen mit einer permanenten Erdleitung abgesichert-
ACHTUNG
sein.
Spezielle Filter für niedrige Ableitströme gegen Erde sind verfügbar, wenn eine
permanente Erdung nicht realisierbar ist.
Commander SE Betriebsanleitung
Ausgabenummer 9

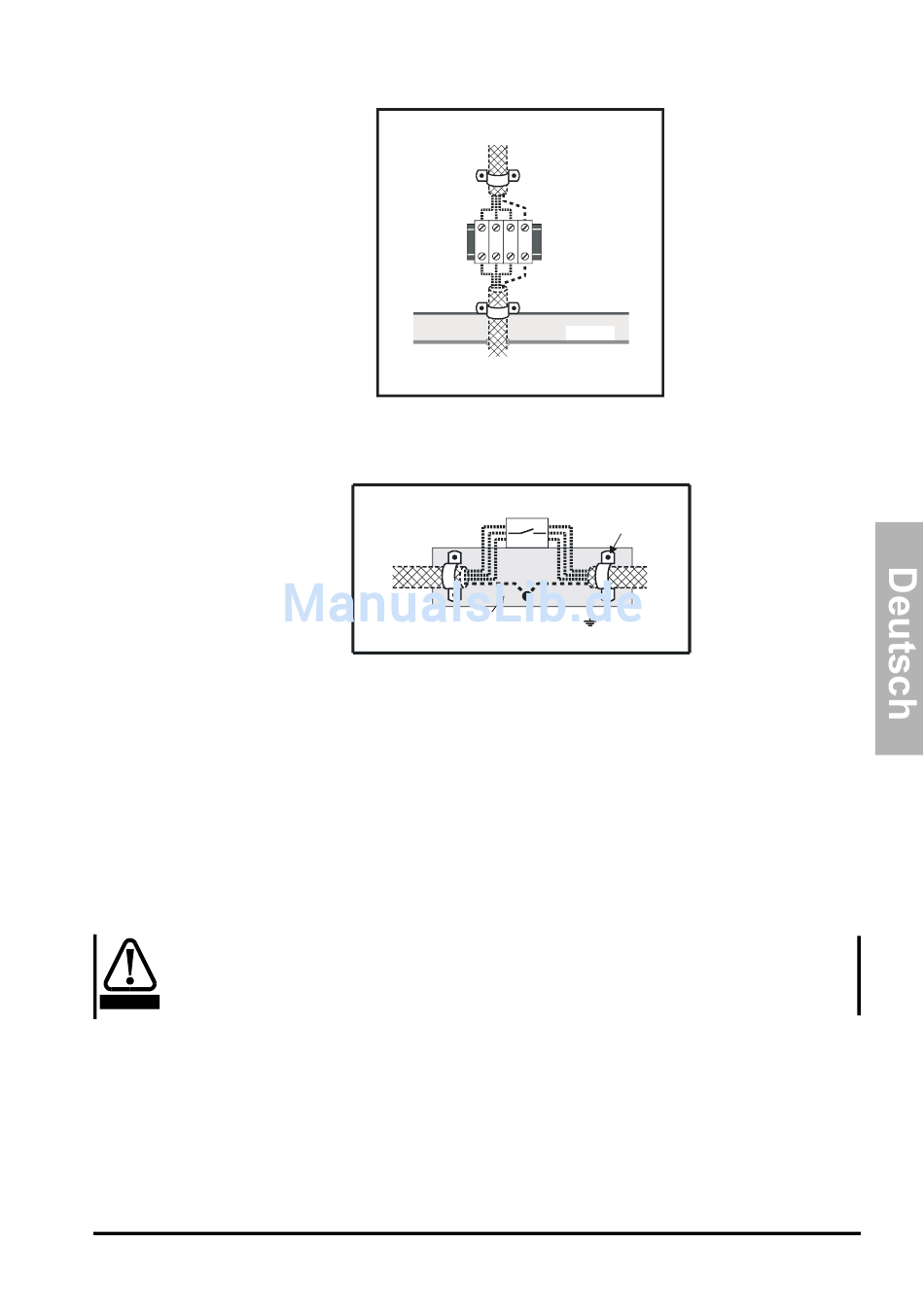

Abbildung 4.13 Motoranschluss mit Klemmenblock
Vom
Antrieb
Kupferplatte
Abbildung 4.14 Motoranschluss mit Motorschütz
www.controltechniques.com
Antriebsseite
Rückwand
Gehäuse
Motorseite
ü
Sch tz
gro fl chige ß ä
Schirmauflage
Zum
Motor
Erdung
189
