Staffa di montaggio con
fori passanti

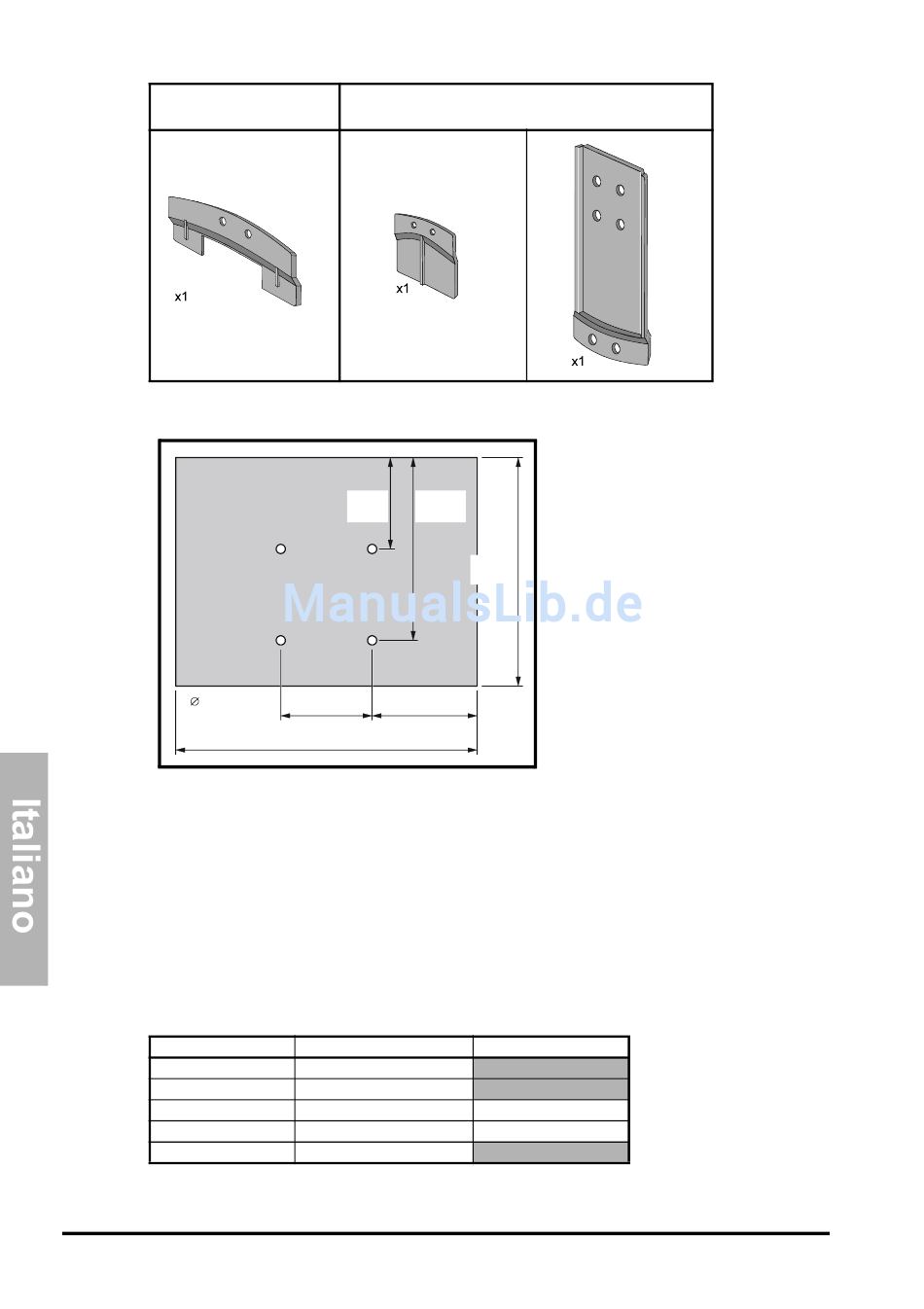

Tabella 4.1 Staffe di montaggio per convertitori di taglia 5
= 7mm
0,276in
Figura 4.4 Deflettore per convertitori di taglia 5
Quando un Commander SE di taglia 5 viene installato a pannello passante, occorre inserire
un deflettore per mantenere il flusso d'aria corretto nel dissipatore di calore. L'applicazione
di un deflettore fa sì che il dissipatore di calore funga da camino, potenziando il flusso d'aria
sulle alette del dissipatore e quindi migliorando il raffreddamento (ciò si ottiene ovviamente
quando il convertitore è montato in superficie).
Il deflettore può essere costruito con qualsiasi materiale idoneo conduttore o non
conduttore.
Per i fori del dissipatore di calore, utilizzare viti autofilettanti di misura non superiore a M6
x 12 mm (o di tipo equivalente), oppure filettare i fori a una dimensione idonea.
Taglia convertitore
1
2
3
4
5
Tabella 4.2 Numero fori passacavo e relative dimensioni
256
Staffa per montaggio in superficie
102mm 195,5mm
4,016in 7,697in
244mm
9,606in
90mm 130mm
3,583in 5,118in
350mm
13,780in
22mm / 0.866in
3
3
1
2
13
www.controltechniques.com
27mm / 1.063in
2
2
