4.3.8 Minimale Montageabstände

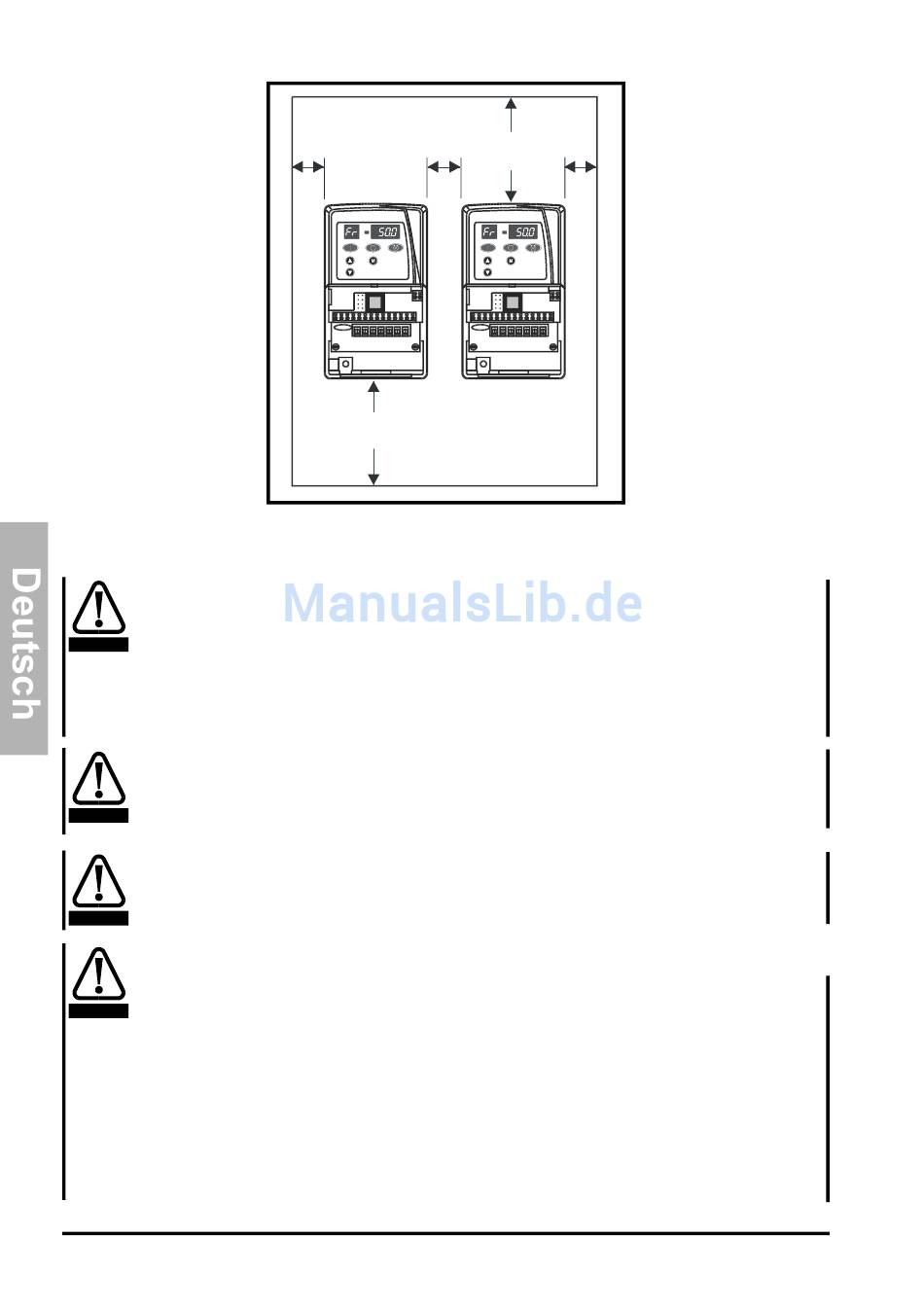

Abbildung 4.11 Minimale Montageabstände (gilt für alle Baugrößen)
4.4

Elektrische Installation

Stromschlaggefahr
Die an folgenden Stellen anliegende Spannung kann lebensgefährliche elektrische
Schläge verursachen:
ACHTUNG
• AC-Netzkabel und -anschlussklemmen
• Motorkabel und -anschlussklemmen
• Viele interne Komponenten des Umrichters sowie externe Zubehörteile
Isolierung
Der Umrichter muss durch eine zulässige Trennungseinrichtung vom Netz getrennt
werden, bevor Abdeckungen vom Antrieb abgenommen bzw. Wartungs- oder
ACHTUNG
Reparaturarbeiten durchgeführt werden können.
STOP-Funktion
Die STOP-Funktion trennt weder den Umrichter noch externe Zubehörteile von ge-
fährlichen Spannungen.
ACHTUNG
Gespeicherte Ladung
Der Antrieb ist mit Kondensatoren bestückt, die potentiell lebensgefährliche
Ladungen nach Trennung vom Netz zunächst behalten. Wurde der Umrichter dem
ACHTUNG
Netz zugeschaltet, so muss er mindestens zehn Minuten lang wieder vom Netz
getrennt worden sein, bevor die Arbeit am Umrichter fortgesetzt werden kann.
Normalerweise werden die Kondensatoren durch den internen Widerstand
entladen. Bei einigen, selten auftretenden Fehlern kann es passieren, dass sich die
Kondensatoren nicht entladen, weil sie zum Beispiel über die Ausgangsklemmen
an Spannung liegen. Tritt beim Umrichter der Fehler "Display dunkel" auf, kann es
möglicherweise passieren, dass sich die Kondensatoren nicht mehr entladen.
Konsultieren Sie in diesem Fall Control Techniques oder Ihren Distributor.
182
10mm
20mm
(0.39in)
(0.79in)
1
8
100mm
(3.94in)
