Pour de plus amples informations sur le kit optionnel de fixation et colliers de blindage
de câbles, voir la Fiche technique CEM et le guide utilisateur Commander SE disponible
auprès des Centres Control Techniques ou des distributeurs.
4.5.3 Exigences spéciales
Des considérations spéciales sont nécessaires pour les exigences suivantes :
Conformité à la norme sur les émissions résidentielles, EN50081-1 (modèle 1
uniquement)
Il faut utiliser un des filtres à montage en embase (numéro de référence 4200-6102 ou
4200-6103).
Interruptions du câble moteur
De manière idéale, le câble moteur devrait se composer d'un câble blindé ou armé d'un
seul tenant, sans interruption. Dans certains cas, il peut être nécessaire d'interrompre le
câble, par exemple pour connecter le câble moteur à un bornier dans l'enceinte du
variateur ou pour fixer un interrupteur-disjoncteur afin de pouvoir travailler en toute
sécurité sur le moteur. Dans pareils cas, les deux connexions du blindage du câble
moteur devront être fixées directement sur la plaque arrière ou une autre structure
métallique plate, comme illustré aux Figures 4.13 et 4.14. La longueur des conducteurs
de puissance non blindés doit être aussi courte que possible, ils doivent être placés
aussi près que possible du bornier et tous les équipements et circuits sensibles doivent
être placés à au moins 0,3 m (12 pouces) d'eux.
Bornier dans l'enceinte
Voir Figure 4.13.

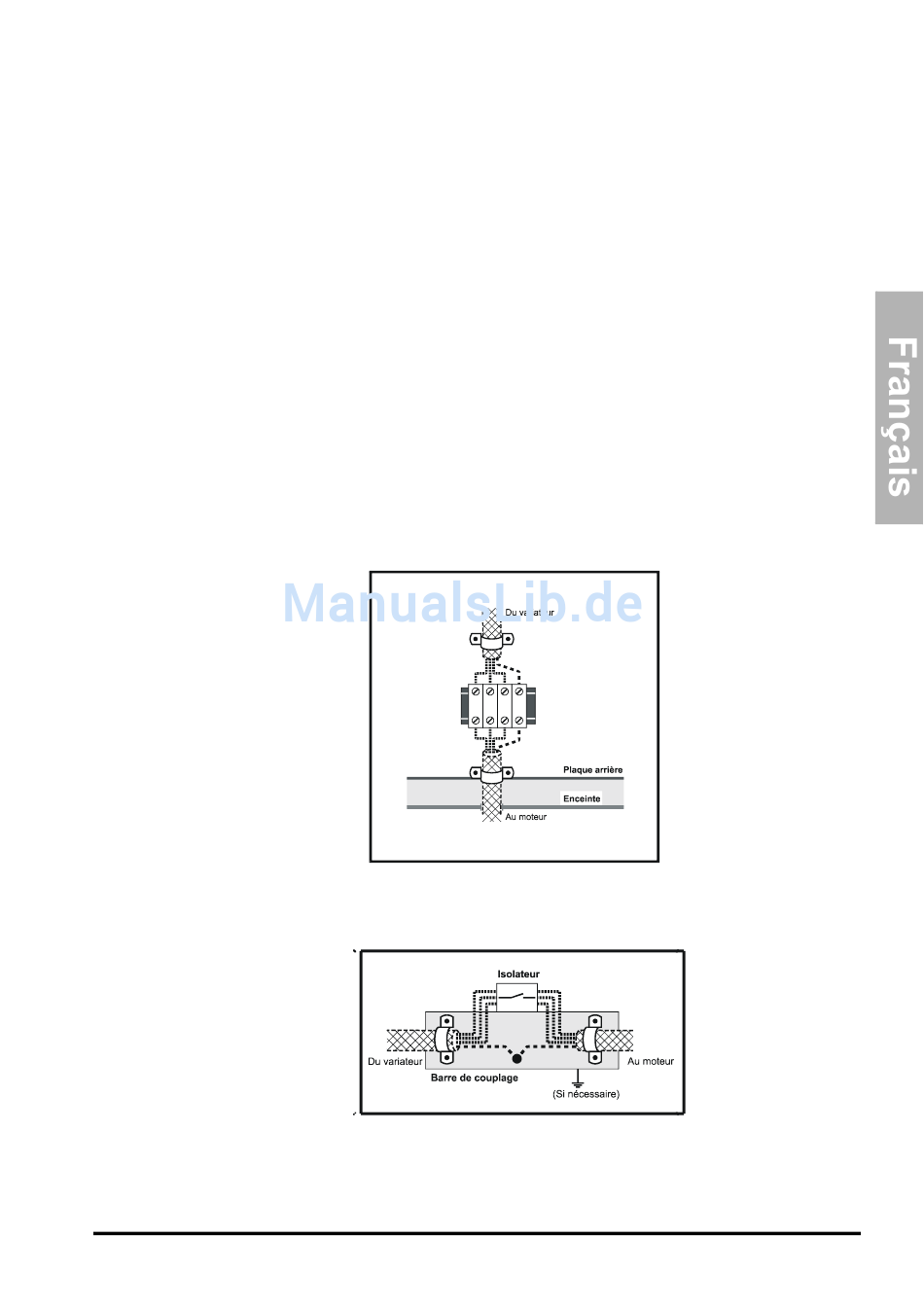

Figure 4.13 Connexion du câble moteur à un bornier dans l'enceinte du variateur.
Utilisation d'un interrupteur-disjoncteur moteur
Voir Figure 4.14.
Figure 4.14 Connexion du câble moteur à un interrupteur-disjoncteur.
