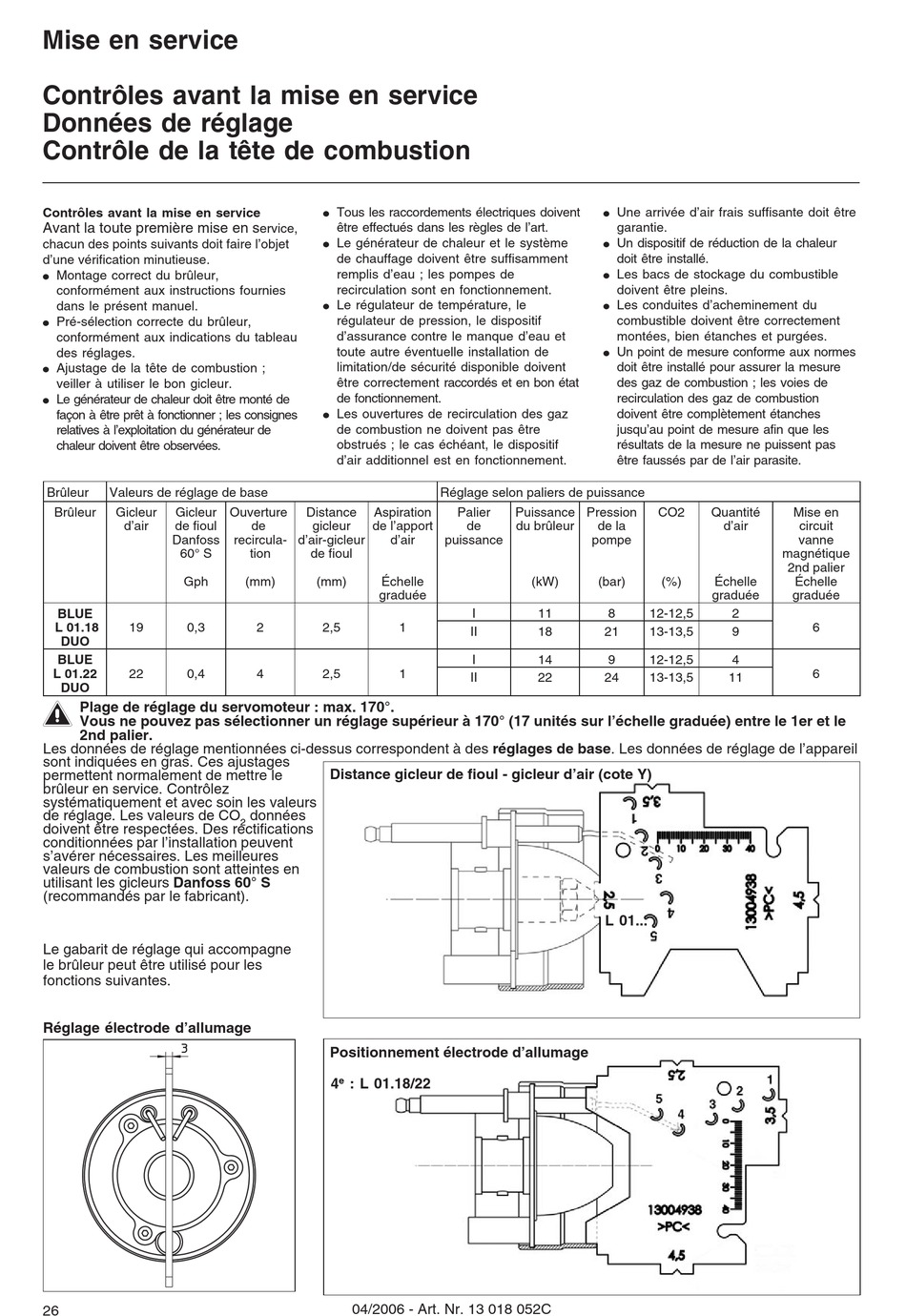

Mise en service
Contrôles avant la mise en service
Données de réglage
Contrôle de la tête de combustion
Contrôles avant la mise en service
Avant la toute première mise en s
chacun des points suivants doit faire l'objet
d'une vérification minutieuse.
Montage correct du brûleur,
G
conformément aux instructions fournies
dans le présent manuel.
Pré-sélection correcte du brûleur,
G
conformément aux indications du tableau
des réglages.
Ajustage de la tête de combustion ;
G
veiller à utiliser le bon gicleur.
Le générateur de chaleur doit être monté de
G
façon à être prêt à fonctionner ; les consignes
relatives à l'exploitation du générateur de
chaleur doivent être observées.
Brûleur Valeurs de réglage de base
Brûleur Gicleur Gicleur
d'air de fioul
Danfoss
60° S
Gph
BLUE
L 01.18 19 0,3
DUO
BLUE
L 01.22 22 0,4
DUO
m
Plage de réglage du servomoteur : max. 170°.
Vous ne pouvez pas sélectionner un réglage supérieur à 170° (17 unités sur l'échelle graduée) entre le 1er et le
2nd palier.
Les données de réglage mentionnées ci-dessus correspondent à des réglages de base. Les données de réglage de l'appareil
sont indiquées en gras. Ces ajustages
permettent normalement de mettre le
brûleur en service. Contrôlez
systématiquement et avec soin les valeurs
de réglage. Les valeurs de CO
doivent être respectées. Des rectifications
conditionnées par l'installation peuvent
s'avérer nécessaires. Les meilleures
valeurs de combustion sont atteintes en
utilisant les gicleurs Danfoss 60° S
(recommandés par le fabricant).
Le gabarit de réglage qui accompagne
le brûleur peut être utilisé pour les
fonctions suivantes.
Réglage électrode d'allumage
26
Tous les raccordements électriques doivent
G
être effectués dans les règles de l'art.
ervice,
Le générateur de chaleur et le système
G
de chauffage doivent être suffisamment
remplis d'eau ; les pompes de
recirculation sont en fonctionnement.
Le régulateur de température, le
G
régulateur de pression, le dispositif
d'assurance contre le manque d'eau et
toute autre éventuelle installation de
limitation/de sécurité disponible doivent
être correctement raccordés et en bon état
de fonctionnement.
Les ouvertures de recirculation des gaz
G
de combustion ne doivent pas être
obstrués ; le cas échéant, le dispositif
d'air additionnel est en fonctionnement.
Ouverture Distance Aspiration
de gicleur de l'apport
recircula- d'air-gicleur d'air
tion de fioul
(mm) (mm) Échelle
graduée
2 2,5 1
4 2,5 1
Distance gicleur de fioul - gicleur d'air (cote Y)
données
2
Positionnement électrode d'allumage
e
4 : L 01.18/22
04/2006 - Art. Nr. 13 018 052C
G
G
G
G
G
Réglage selon paliers de puissance
Palier Puissance Pression
de du brûleur de la
puissance pompe
(kW) (bar)
I 11 8
II 18 21
I 14 9
II 22 24
L 01...
Une arrivée d'air frais suffisante doit être
garantie.
Un dispositif de réduction de la chaleur
doit être installé.
Les bacs de stockage du combustible
doivent être pleins.
Les conduites d'acheminement du
combustible doivent être correctement
montées, bien étanches et purgées.
Un point de mesure conforme aux normes
doit être installé pour assurer la mesure
des gaz de combustion ; les voies de
recirculation des gaz de combustion
doivent être complètement étanches
jusqu'au point de mesure afin que les
résultats de la mesure ne puissent pas
être faussés par de l'air parasite.
CO2 Quantité
d'air
magnétique
2nd palier
(%) Échelle
graduée
12-12,5 2
13-13,5 9
12-12,5 4
13-13,5 11
Mise en
circuit
vanne
Échelle
graduée
6
