Installazione

Installazione del bruciatore

Condizione di montaggio del bruciatore

Installazione del bruciatore sulla
caldaia tipo STRATON
Se viene fornita una caldaia del tipo
STRATON, il bruciatore è già montato.
In questo caso regolare la profondità di
inserimento a 55 mm in base alla scala
del tubo di fiamma 6.
Se il bruciatore viene montato su altre
caldaie, eseguire l'installazione in
conformità con la descrizione seguente.
Installazione del bruciatore
La flangia del bruciatore 3 è munita di
fori longitudinali e può essere utilizzata
per un diametro di 150 - 170mm.
Queste dimensioni corrispondono alla
norma EN 226.
Spostando il portatubo 2 sul boccaglio
del bruciatore è possibile adattare la
profondità di inserimento del miscelatore
alla configurazione geometrica della
camera di combustione. La profondità di
inserimento rimane invariata in caso di
montaggio e smontaggio.
Tramite il portatubo 2 il bruciatore viene
fissato alla flangia di collegamento e,
pertanto, alla caldaia. In tal modo la
camera di combustione viene chiusa a
Profondità di inserimento del
bruciatore
Regolare la profondità di inserimento
del bruciatore in modo che il bordo
posteriore 9 dell'apertura di
ricircolazione 10 venga a trovarsi a raso
con l'isolamento dello sportello della
caldaia 11.
Chiudere accuratamente lo sportello
della caldaia. Prestare attenzione al
raggio di apertura del tubo di fiamma
6. Se necessario, ritrarre ulteriormente il
bruciatore e ritagliare opportunamente
l'isolamento dello sportello della caldaia.

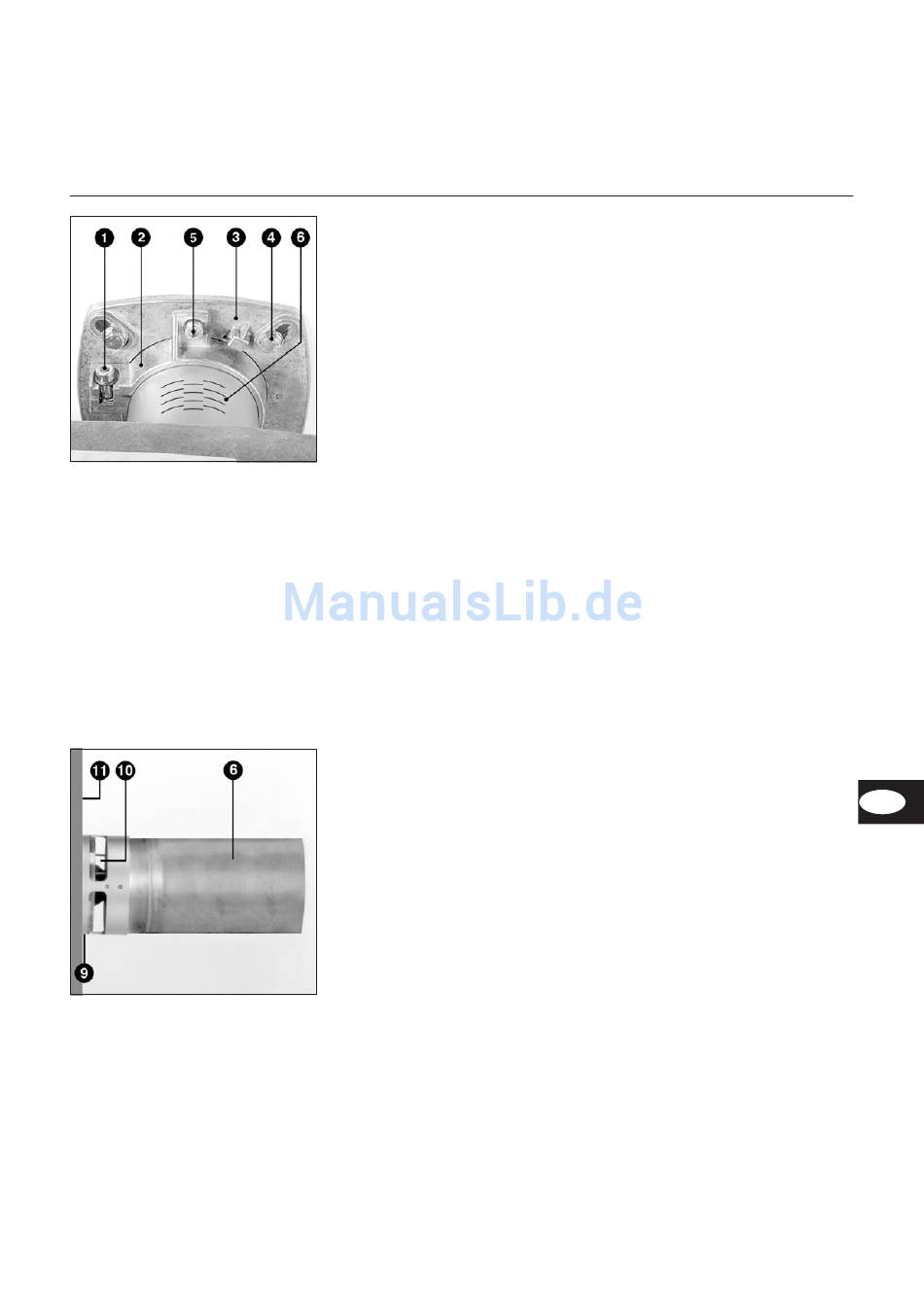

Posizionamento
1 Vite di fissaggio del portatubo
2 Portatubo
3 Flangia di collegamento
4 Viti della flangia
5 Vite di fissaggio della flangia
6 Tubo di fiamma
7 Boccaglio del bruciatore
8 Attacco a baionetta
9 Bordo posteriore dell'apertura di
ricircolazione
10 Apertura di ricircolazione
11 Isolamento sportello caldaia
04/2006 - Art. Nr. 13 018 052C
tenuta.
Montaggio:
Fissare la flangia di collegamento 3
G
con le viti 4 alla caldaia.
Montare il portatubo 2 sul boccaglio
G
del bruciatore e fissarlo con la vite
1. Serrare la vite 1 con coppia di
max. 6Nm.
Ruotare leggermente il bruciatore,
G
inserirlo nella flangia e fissarlo con
la vite 5.
Smontaggio:
Svitare la vite 5
G
Staccare il bruciatore dall'attacco a
G
baionetta ed estrarlo dalla flangia.
Impianto di scarico dei fumi
Per evitare un'eventuale rumorosità, è
preferibile non utilizzare raccordi
angolari nel collegamento della caldaia
sul lato dei fumi.
L'apertura di ricircolazione deve
essere completamente libera per
non ostacolare il ritorno dei fumi;
inoltre deve essere ben accessibile
nella camera di combustione. In
nessun caso deve essere coperta
da materiale isolante.
