elco VECTRON BLUE L 01.18 DUO Betriebsanleitung Seite 5

Funktion
Aufwärmfunktion
Betriebsfunktion
Sicherheitsfunktion
Aufwärmfunktion
Wird von der Anlage Wärme verlangt,
so schaltet zuerst die Düsenstangen-
heizung ein.
Bei Erreichen der Ölvorwärmtempera-
tur gibt ein Thermostat in der Düsen-
stangenheizung den Programmablauf
frei. Die Aufheizzeit bei Kaltstart beträgt
ca. 2 Minuten.
Brennerstart
Gebläsemotor läuft an, Zündung
–
schaltet ein.
Vorbelüftung mit geöffneter Luft-
–
klappe (Luftklappe ist nur bei Bren-
nerstillstand geschlossen).
Magnetventil 6 öffnet, Druckregulie-
–
rung über Teillastdruckregler 5.
Flammenbildung.
–
Zündung schaltet aus.
–

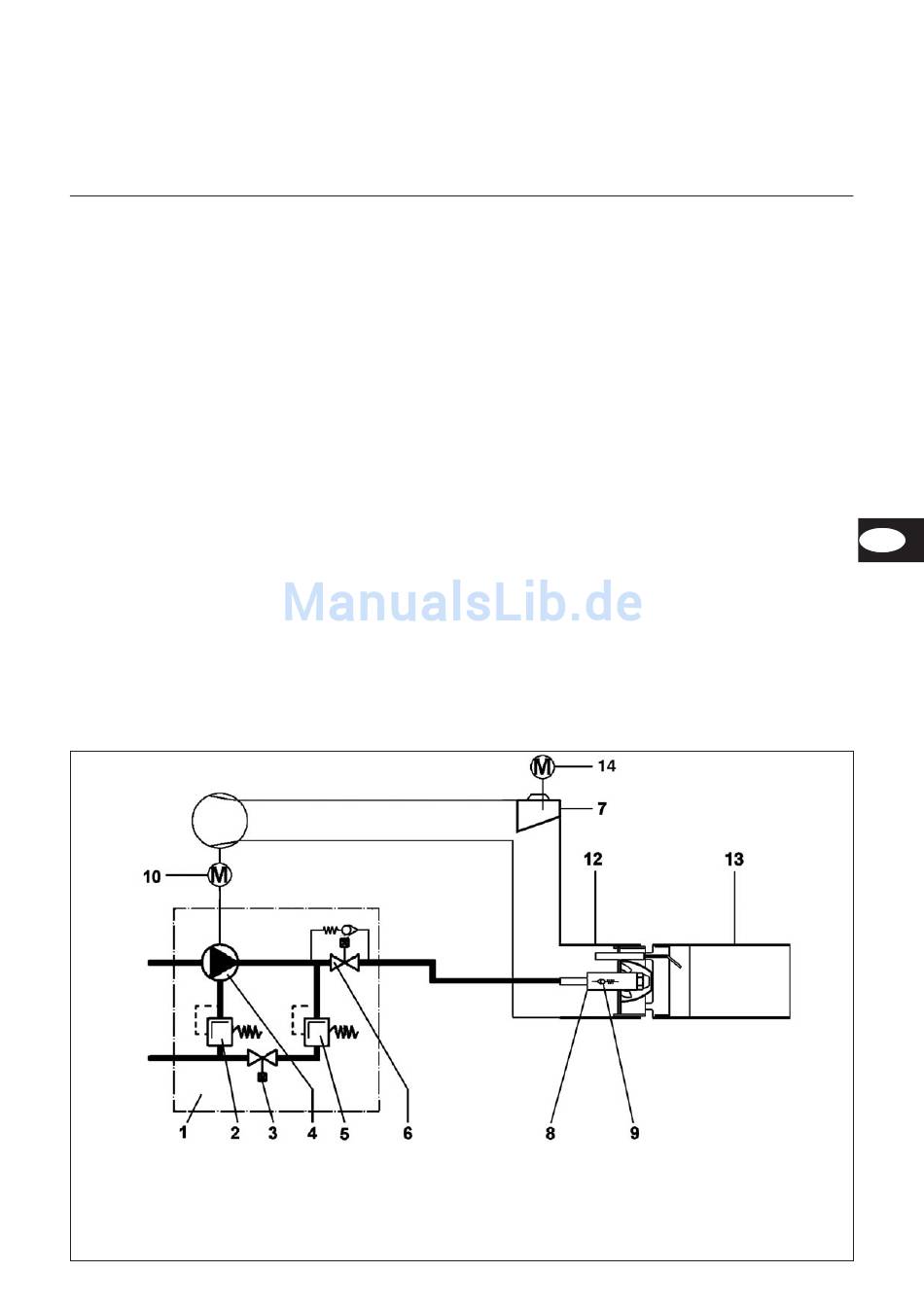

Prinzipschema
1 Zweistufen-Ölbrennerpumpe kpl.
2 Öldruckregler, Vollast (104)
3 Magnetventil, Vollast (Y2)
4 Öldruckpumpe (102)
5 Öldruckregler, Teillast (104)
Brennerbetrieb, Regelung zwischen
Teil- und Vollast
Der Brenner arbeitet mit einer Öldüse
und mit zwei Öldrücken für Teil- und
Vollast.
Die Öldrücke werden mit zwei Druck-
reglern in der Pumpe unabhängig von-
einander reguliert. Bei Anforderung
durch den Kesselregler schaltet der
Brenner mit einer Verzögerung von ca.
60 Sekunden von Teillast auf Vollast.
Die Luftklappe 14 wird durch den
–
Luftklappenantrieb auf Vollastposi-
tion gefahren.
Bei einer durch eine Nocke einstell-
–
baren Position schließt Magnetventil
3, Teillastdruckregler 5 wird
unwirksam, Vollastdruckregler 2
übernimmt die Druckregulierung.
Luftklappe fährt weiter in Vollastposi-
–
tion, Vollast ist in Betrieb.
6 Magnetventil mit Bypass für
Düsenabschlusssystem, Teillast
(Y1)
7 linearisierte Luftdosiertrommel (103)
8 Düsenstange beheizt (E4)
04/2006 - Art. Nr. 13 018 052C
Sicherheitsfunktion
Eine Störabschaltung erfolgt:
wenn während der Vorbelüftung ein
–
Flammensignal vorhanden ist
(Fremdlichtüberwachung)
wenn beim Start (Brennstofffreigabe)
–
nach 10s (Sicherheitszeit) keine
Flammenbildung erfolgt ist
wenn bei Flammenausfall während
–
des Betriebes nach erfolglosen
Wiederanlaufversuch keine Flamme
entsteht.
Eine Störabschaltung wird durch Auf-
leuchten der Störlampe angezeigt und
kann nach Beseitigung der Störursache
durch Drücken des Entstörknopfes
wieder entriegelt werden.
Für weitere Informationen siehe
Beschreibung Feuerungsautomat.
9 Membranventil für Düsenabschluss
10 Brennermotor (M1)
12 Brennerrohr
13 Flammenrohr
14 El. Luftklappenantrieb (Y10)
DE
5
