Übersicht

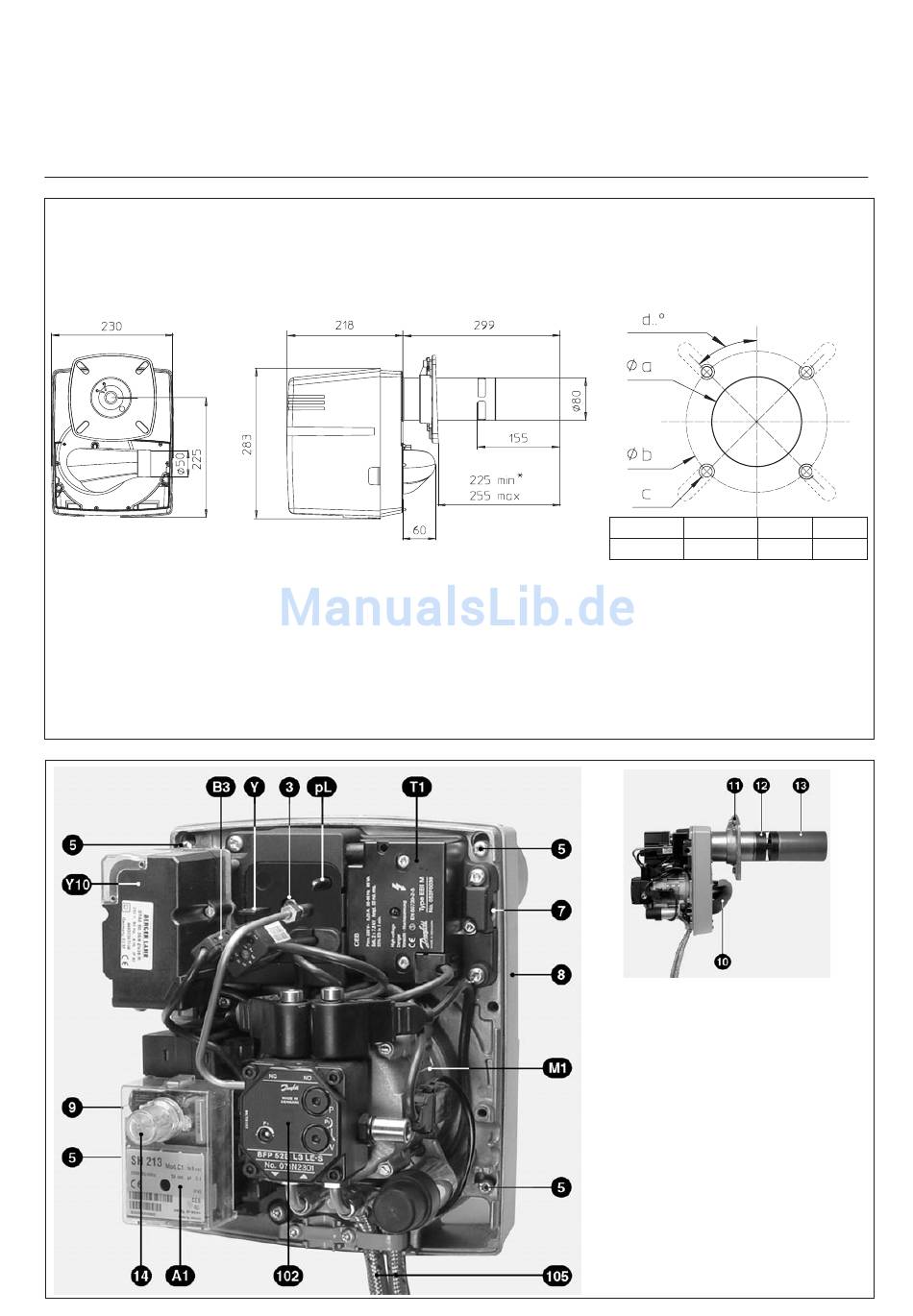

Abmessungen
Brennerbeschreibung
4
04/2006 - Art. Nr. 13 018 052C
a (mm) b (mm)
85-104 150-170
Bohrungen in der
Kesselanschlussplatte
* bei Türdicke 70mm
A1 Ölfeuerungsautomat
B3 IRD Flammenwächter
M1 Elektromotor für Pumpe und Luftrad
pL Luftdrucknippel
T1 Zündtransformator
Y Regelskala Rezirkulationsöffnung
Y10 Stellmotor
3 Einstellschraube Rezirkulationsöffnung
5 Befestigungsschrauben Geräteplatte
7 Einhängewinkel
8 Gehäuse
9 7-polige Anschlussbuchse (verdeckt)
10 Luftansaugstutzen
11 Rohrhalter mit Anschlussflansch und
Isolationsunterlage
12 Brennerrohr
13 Flammenrohr (Beipack)
14 Entriegelungsknopf
102 Ölpumpe
105 Ölschläuche
c d
M8 45°
