Funktion
Ölbrennerpumpe
Anschlussoptionen
9 10
8
5
Type BFP 52E L3 LE-S R
1
4
Am Steckersockel unterhalb des Feue-
rungsautomaten können diverse als
Zubehör erhältliche Ausrüstungsgegen-
stände angeschlossen werden.
Hierzu :
am entsprechenden Steckplatz
G
Kunststoffabdeckung mit Hilfe eines
kleinen Schraubendrehers
abbrechen.
dann Kabel in Richtung Strangaus-
G
gang stecken (siehe Bilder).
für die weitere Vorgehensweise die
G
dem Zubehörset beiliegende Monta-
geanleitung beachten.
Fernentriegelung
Ölbrennerpumpe
6

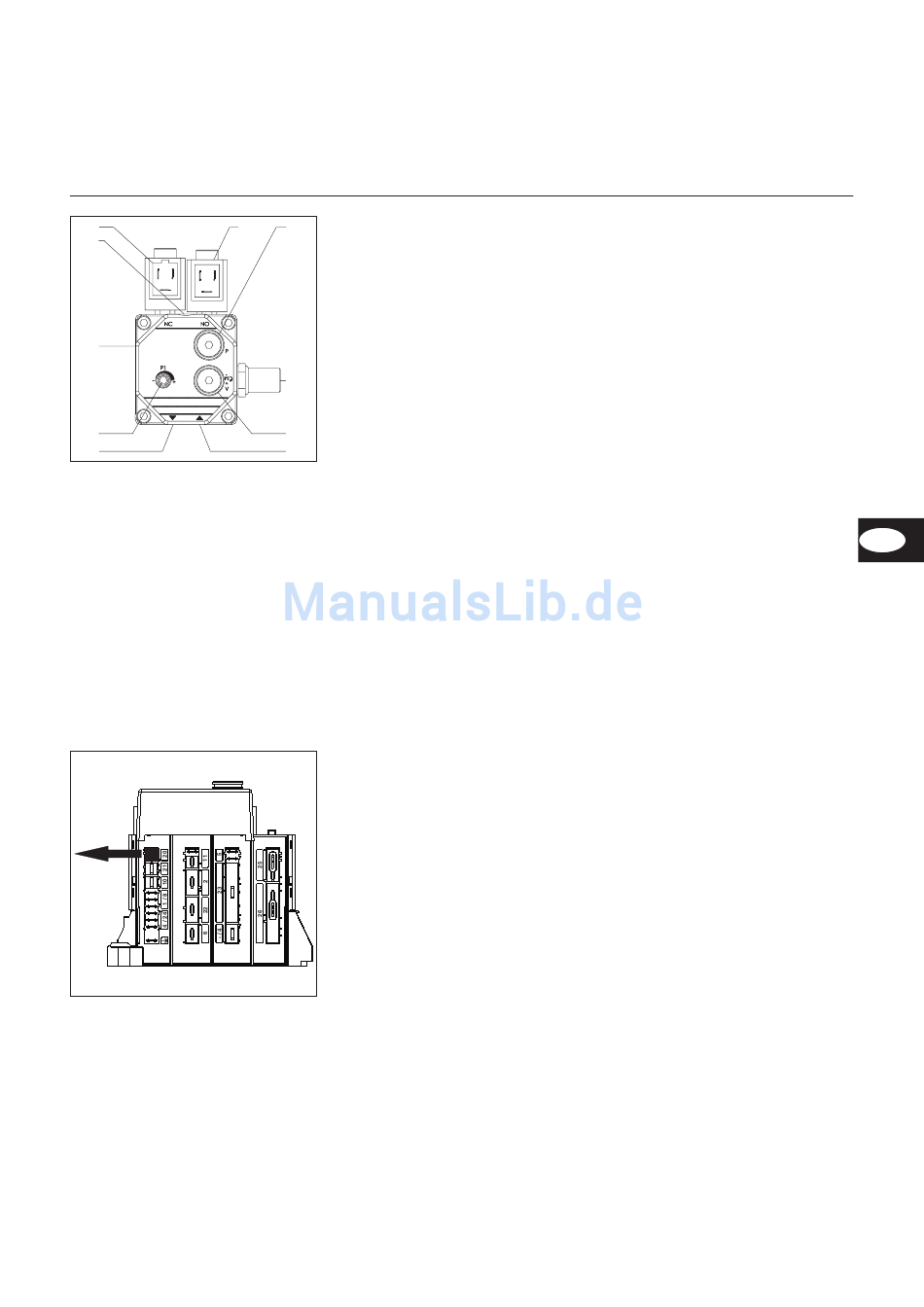

Die verwendete Ölbrennerpumpe ist eine
selbstansaugende Zahnradpumpe, die
als Zweistrangpumpe über einen Entlüf-
tungsfilter angeschlossen werden muss.
In der Pumpe eingebaut sind :
1 Druckeinstellung 1. Stufe
2 Druckeinstellung 2. Stufe
3 Sauganschluss
4 Rücklaufanschluss
5 Anschluss Düsenzuleitung
6 Manometeranschluss
7 Druckmessanschluss Unterdruck
2
8 Filter
9 Magnetventil 1. Stufe
10 Magnetventil 2. Stufe
Pumpenfilter reinigen
7
Der Filter befindet sich unter Ver-
schraubung 8. Zur Reinigung Filter
3
herausschrauben.
