Funzionamento

Pompa gasolio del bruciatore

Collegamento di accessori

9 10
8
5
Type BFP 52E L3 LE-S R
1
4
Alla multipresa sotto il programmatore
del bruciatore è possibile collegare
diversi accessori opzionali di corredo.
In tal caso:
rompere il coperchio in plastica della
G
relativa presa con l'ausilio di un
piccolo cacciavite
quindi inserire il cavo in direzione
G
dell'uscita (vedere figure).
per l'ulteriore procedura di
G
montaggio, seguire le istruzioni
allegate al set di accessori.
Comando di sbloccaggio a distanza

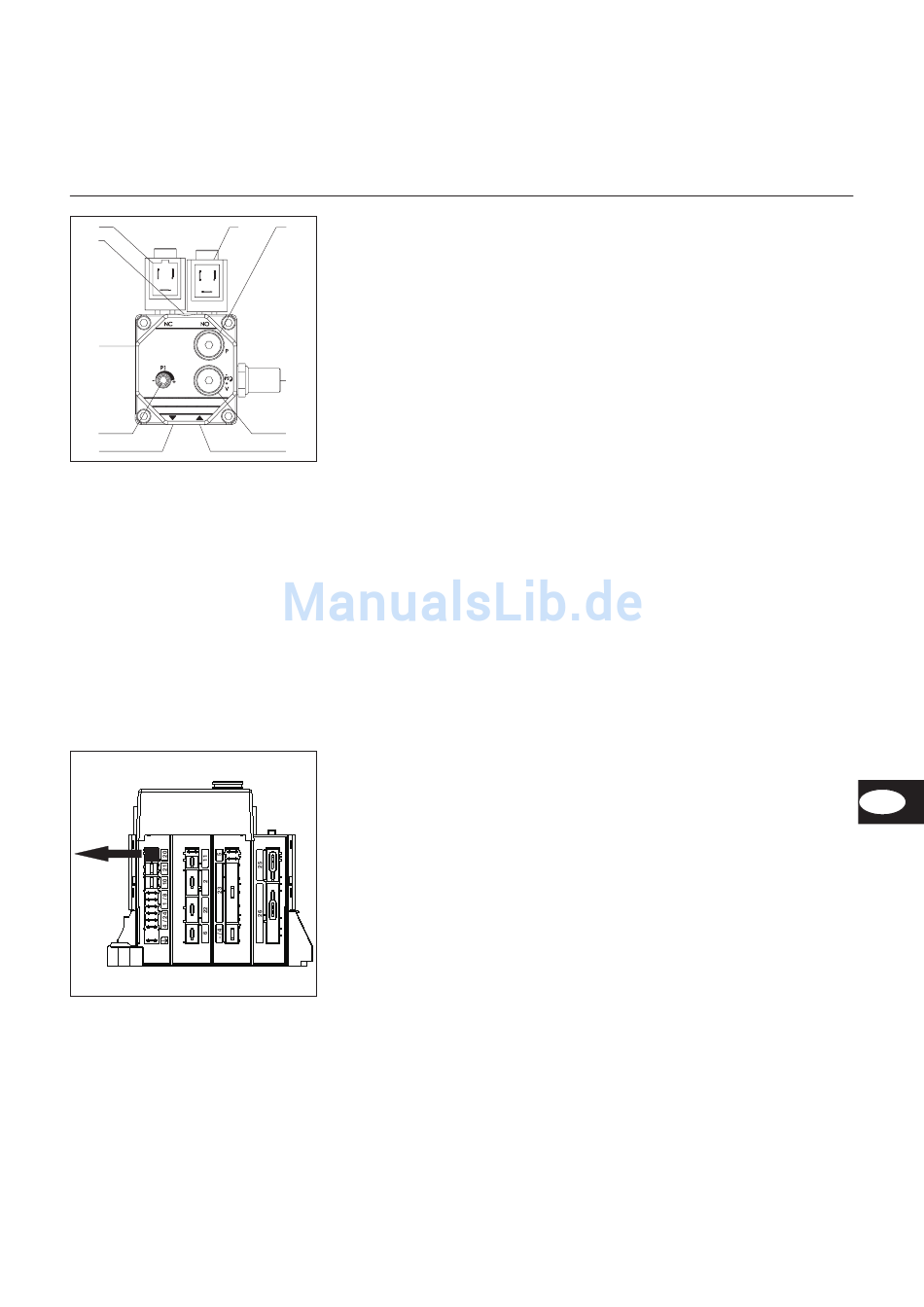

Pompa gasolio del bruciatore
6
Viene utilizzata una pompa a ingranaggi
autoaspirante, da collegare come pompa
bitubo tramite una valvola di sfiato.
La pompa monta:
1 Regolazione pressione 1 stadio
2 Regolazione pressione 2 stadio
3 Attacco di aspirazione
4 Attacco di ritorno
5 Attacco di mandata ugello
6 Attacco manometro pressione
gasolio
7 Attacco di misura della pressione
2
depressione
8 Filtro
9 Elettrovalvola 1 stadio
10 Elettrovalvola 2 stadio
7
Pulitura del filtro
Della pompa il filtro si trova sotto il raccordo
3
filettato 8. Svitare il filtro per eseguire la
pulitura.
04/2006 - Art. Nr. 13 018 052C
G ¼
G ¼
IT
