Mise en service

Données de réglage
Réglage de l'air
Type Puissance
brûleur calorifique
kW
18
20
23
ECO L 01.34
28
32
25
27
32
ECO L 01.48
36
44
22
Débit Gicleur Pression
mazout Danfoss pulvérisation
45° H
l/h Gph
1,8 0,40
2,0 0,50
2,3 0,60
2,8 0,75
3,2 0,75
2,5 0,60
2,7 0,65
3,2 0,75
3,6 0,85
4,4 1,00

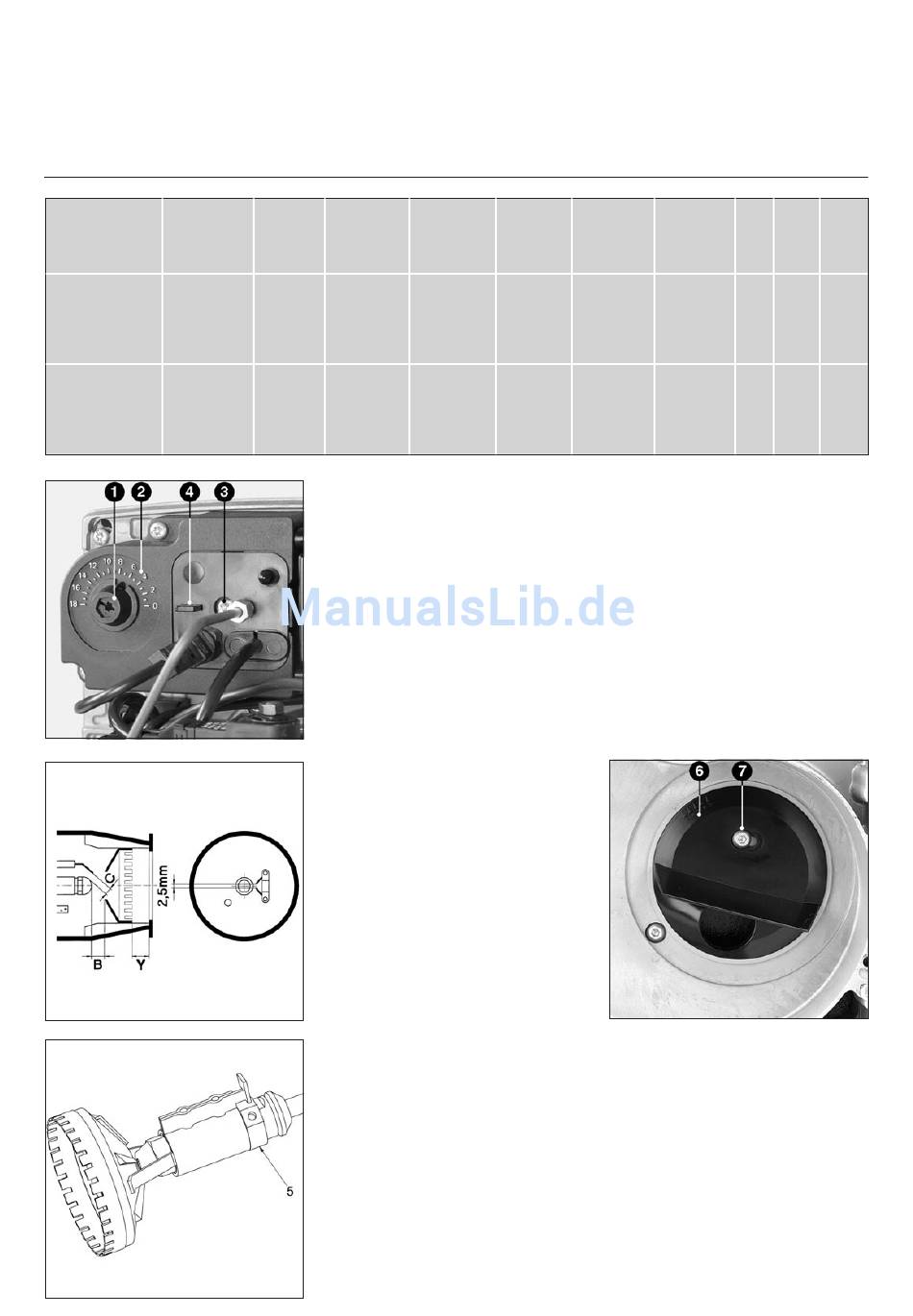

Le réglage de l'air se fait en deux zones :
–
sur le refoulement du ventilateur par le
tambour de dosage d' air
–
dans la tête de combustion par le
déflecteur et l'embout.
Le tambour de dosage d'air a une
caractéristique de réponse linéaire et est
positionné par l'intermédiaire du bouton
de réglage 1. La valeur de réglage peut
être contrôlée sur l'échelle graduée 2.
Le réglage de l'air dans la tête du brûleur
influence non seulement le débit d'air
mais également la zone de mélange et la
pression d'air dans la tête. Tourner la vis 3.
–
Rotation à droite = plus d'air
–
Rotation à gauche = moins d'air
La position du déflecteur peut être
contrôlée sur l'échelle 4.
La position du déflecteur (cote Y)
correspond à la valeur sur l'échelle 4.
La mise à 0 est faite en usine.
Si un réglage nouveau ou a posteriori se
révèle nécessaire, procéder comme suit:
•
Déposer la plaque de fermeture 2 en
libérant les ressorts à déclic de
l'intérieur
•
Régler, en vissant ou en dévissant,
l'échelle 4 à la valeur souhaitée
•
Remettre en place la plaque de
fermeture.
Réglages de la tête de combustion
Les valeurs de réglage de la tête de
combustion (Distance Gicleur Déflecteur
- cote B, Distance Gicleur Electrodes
d'allumage - cote C) peuvent être
controllées à l'aide du schéma. Les deux
cotes sont prééglées d'usine. La cote B
a été fixée à l'aide de la bague de
réglage 5. Lors du démontage du
déflecteur pour un changement de
gicleur, il n'est pas nécessaire de
réajuster la cote B , dès lors que la
déflecteur est remonté en butée sur la
bague 5. .
03/2005 - Art. Nr. 13 018 038A
Réglage Réglage
du du
tambour déflecteur
bar Position Position
12 0 2,0
11 3 4,0
10 7 5,0
9 9 6,0
11 10 8,0
11 8 5,0
11 9 7,0
11 10 8,0
11 12 9,0
11 16 10,0
Les valeurs de réglage indiquées
ci-dessus sont des réglages de base.
Les valeurs entourées en gras
correspondent aux réglages d'usine.
Dans les cas normaux, le brûleur peut
être mis en service avec ces réglages.
Dans tous les cas, vérifiez avec soin
les valeurs de réglages.
Des corrections liées à l'installation
peuvent être nécessaires.
Gicleurs recommandés pour obtenir
des valeurs de combustion correctes :
Le recyclage 6 est réglé sur 1 en usine.
1 = pression d'air max.
5 = pression d'air min.
Lorsqu'une forte pression d'air est un
désavantage, par ex. en cas de forte
dépression du foyer ; elle peut être
réduite par changement de position du
guidage :
•
•
•
Réglage B C
de l'ALF
Position
1 2 2,5
1 2 2,5
1 2 2,5
1 2 2,5
1 2 2,5
1 3 2,5
1 3 2,5
1 3 2,5
1 3 2,5
1 3 2,5
Danfoss 45° H
Desserrer la vis de fixation 7.
Régler le recyclage à la nouvelle
valeur.
Resserrer la vis.
Y
2,0
4,0
5,0
6,0
8,0
5,0
7,0
8,0
9,0
10,0
