- Seite 1 Betriebsanleitung nur für die autorisierte Fachkraft RENDAMAX 30 01/2007 Art.Nr. 12 076 402...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis .................2 Allgemeine Hinweise .................3 Bestimmungen .................3 Gewährleistungsbedingungen .................3 Heizwasserqualität .................4 Produktbeschreibung Komponenten............5 Funktionsbeschreibung ..........5 Lieferumfang ............5 Schaltfeld, Kompakt-Gasarmatur......6 Technische Daten ............7 Maßbilder ..............8 Hinweise zur Systemeinbindung Schornstein, Abgasführung ........9 Kondensatleitungen ..........9 Montage Vorbereitung für die Montage .........10 Luft-/Abgasführung,..........11 Ausführungsvarianten ..........12 Abgassysteme, Raumluftabhängig ......13 Beispiel: Abgasanlage..........13... -
Seite 3: Allgemeine Hinweise Bestimmungen
Allgemeine Hinweise, Bestimmungen Gewährleistungsbedingungen Allgemeine Hinweise Bestimmungen für Österreich gilt ferner: − Installation, Aufstellung, Elektroan- Für einen sicheren, umweltgerechten ÖVGW TR Gas (G1) − schluß und erste Inbetriebnahme sind und energiesparenden Betrieb ÖVGW TR Flüssiggas (G2) die Aufgaben einer Fachkraft. Sie trägt berücksichtigen Sie folgende Normen: −... -
Seite 4: Heizwasserqualität
20 Liter/kW Heizleistung Für Altanlagen, Fußbodenheizungs- (z.B. durch den Einbau eines Systeme, sowie bei problematischem Heizwasser- Pufferspeichers), so ist Füllwasser empfiehlt ELCO den Einbau der max. zulässige Kalkeintrag durch des Wärmetauschers aus dem das Füll- und Ergänzungswasser Zubehörprogramm. -
Seite 5: Produktbeschreibung Komponenten

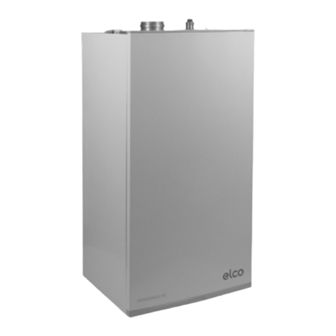

13 Kesselpumpe (bei Typen 100 und 120 außerhalb des Kessels) Produktbeschreibung Wärmetauscher Lieferumfang • Das Brennwertgerät RENDAMAX 30 ist Der Edelstahl-Wärmetauscher ist aus Brennwertgerät mit Schaltfeld gekennzeichnet mit CE- 0063BO3192 Flachspiralen hergestellt und sorgt für • Dokumentation und entspricht somit folgenden Normen die Wärmeübertragung der Abgase an... -
Seite 6: Schaltfeld Kompakt-Gasarmatur
Produktbeschreibung Schaltfeld Kompakt-Gasarmatur 1 Betriebsart Standby Automatikbetrieb Sommerbetrieb Kaminkehrerbetrieb 2 Betriebsartenwähler 3 Störungsanzeige 4 Vorlauftemperatur 5 Störungscode (blinkend) 6 Heizkreiszustand Nachtbetrieb Tagbetrieb (blinkend) Brenner ein 7 Servicezustand Servicebetrieb min. Brennerleistung Servicebetrieb max. Brennerleistung Schaltfeld Das Schaltfeld ist mit allen o.g. Bedienelementen im Brennwertgerät integriert. -
Seite 7: Technische Daten
Produktbeschreibung Technische Daten RENDAMAX 30 Nennwärmeleistung bei 75° / 60°C Max. / Min. 58,8/8,3 77,5/15,5 87,2/17,4 108,9/21,8 Nennwärmeleistung bei 40° / 30°C 65,1/9,2 85,8/17,2 96,5/19,3 120,5/24,1 Nennwärmebelastung 60,7/8,6 80,0/16,0 90,0/18,0 112,4/22,5 Normnutzungsgrad 75° / 60°C 106,3 106,3 106,3 106,3 Normnutzungsgrad 40° / 30°C... -
Seite 8: Maßbilder
Produktbeschreibung Maßbild Type R30/65 R30/85 R30/100 R30/120 " " " " " / Rp 1" " / Rp 1" " / Rp 1" " / Rp 1"... -
Seite 9: Hinweise Zur Systemeinbindung Schornstein, Abgasführung
Hinweise zur Systemeinbindung Schornstein Abgasführung Kondensatleitungen Brennwerttechnik Dachheizzentrale Abgasführungen Bei der Brennwerttechnik wird dem raumluftunabhängig max. 4 m Zuluft-/ Abgas-System Abgas die noch vorhandene Rest- Leitungslänge Für die Ausführung der Abgasanlage wärme durch Abkühlung und Konden- sind die einschlägigen örtlichen Vor- sation entzogen und dem Heizsystem Abgasführung erfolgt schriften zu beachten. -
Seite 10: Montage Vorbereitung Für Die Montage
Montage Vorbereitungen für die Montage Aufstellung und Abstände Mindestabstände Ungehinderter Zugang für Bedienung und Wartung ist nur möglich, wenn die Mindestabstände eingehalten werden. Aufstellungsort Die Anlage nicht in Räumen mit aggressiven Dämpfen (z.B. Haarspray, Perchloräthylen, Tetrachlorkohlenstoff), starkem Staubanfall oder hoher Luft- feuchtigkeit (z.B. -
Seite 11: Luft-/Abgasführung
Montage Luft-/Abgasführung Ausführungsvarianten Raumluftabhängig Abgasanschluss an Abgasanlage. Mehrfachbelegung (Unterdruck/Überdruck) Kellerinstallation Luftversorgung über Aufstellraum Abgasführung über Dach Mindestschachtquerschnitte Schacht-Hinterlüftung nach DIN 18160 bei Ausführung B23 (raumluftabhängig) Abgasleitung Ø > 168 Raumluftunabhängig, PPS/Alu weiss C33x Luft- Abgasführung über Dach im gleichen Druckbereich Kellerinstallation Abgas- Zuluftsystem bis zum Abgasschornstein Luft- Abgasführung über Dach... -
Seite 12: Ausführungsvarianten
Berechnung, Auslegung sowie Funktionsnachweis des Herstellers der Kaminsysteme zu berücksichtigen. Temperatur [°C] Volumenstrom [m³/h] Massenstrom [g/s] Förderdruck [Pa] RENDAMAX 30 Max. / Min. Max. / Min. Max. / Min. Max. / Min. 70 / 55 113 / 16 31 / 4... -
Seite 13: Abgassysteme, Raumluftabhängig
Montage Abgassystem, Raumluftabhängig Beispiel: Abgasanlage Kesselanschluss T-Stück mit Deckel 87,5° Rohr mit Muffe Auflageschiene Stützbogen Rohr mit Muffe Abstandshalter Kaminschachtabdeckung 10 Revisionstück 11 Bogenstück 30°... -
Seite 14: Aufstellung Des Brennwertgerätes
Montage Aufstellung des Brennwertgerätes Demontage / Montage Verkleidungsteile Demontage Kesselverkleidung • 2 Schrauben (1) zur Fronthaube (2) lösen • Fronthaube nach oben schieben und abnehmen • Spannverschlüsse (3) der Seitenverkleidung (4) lösen • Seitenverkleidung rechts und links abklappen und aus den Halteklips (5) heben •... -
Seite 15: Geräteanschluss, Anlage Befüllen
Montage Geräteanschluss, Anlage befüllen Der Anschluss wird ausschließlich von einer autorisierten Fachkraft ausgeführt. Sifon und Kondensatabfluß • Sifon (1) demontieren, befüllen und wieder montieren • Kondensatabfluß bzw. Neutralisationseinrichtung (Zubehör) mit Sifon verbinden Hinweis Die Kondensatleitung (2) darf nicht fest mit der Abwasserleitung verbunden sein. -
Seite 16: Elektroinstallation
Montage Elektroinstallation Allgemeiner Hinweis Netzanschluss und Anschluss von Elektroinstallations- und Anschluß- bauseitigen Verdrahtungen arbeiten werden ausschließlich Das Gerät ist ausgelegt für festen von der Elektrofachkraft ausgeführt. Anschluss und Anschlussleitungen Die VDE/ÖVE/SEV- und EVU- NYM 3x1,5 mm² oder H05W-F 3x1 Vorschriften und Bestimmungen sind mm². -
Seite 17: Inbetriebnahme Kontrollmaßnahmen, Umwälzpumpe
Inbetriebnahme Kontrollmaßnahmen Umwälzpumpe Wasserdurchlaufgeschwindigkeit und Pumpendaten R30 Der Kessel ist standardmäßig t 20K Pumpendaten mit einer Pumpenschaltung Nenn- Kessel- Pumpentyp Pumpen- Förder- Restförd Max. ausgerüstet. Bei Freigabe des Durchfl wieder- WILO stellung höhe erhöhe Leistungs- Kessels wird die Pumpe ein- stand bei Q bei Q... -
Seite 18: Kontrollmaßnahmen
Wiederverwendung des einer Strömungssicherung ausgerüstet, aufgefangenen und gefilterten die die Durchströmung überwacht. Zur Anlagenwassers geschehen. Einhaltung der Mindestdurchströmung empfiehlt sich der Anschluss einer Weiche oder eines Plattenwärmetauschers (beides als Zubehör erhältlich) oder der Anschluss des RENDAMAX 30 an einen offenen Verteiler. -
Seite 19: Einstellung Gasarmatur
Wert bei Volllast eingestellt werden. • Einstellung CO -Wert Kleinlast durch Drehen der Einstellschraube (1) der Gasarmatur. Einstellwerte Erdgas Erdgas L / H RENDAMAX 30 Gas-Anschlußdruck mbar % 8,8 ± 0,2 max. 65/85/120 % 9,4 ± 0,2 max. 100 % 8,2 ± 0,2 min. -
Seite 20: Schaltfeld Mit Bedienfeld Agu2.311
Inbetriebnahme Schaltfeld mit Bedienfeld KM628 1 Betriebsart Standby Automatikbetrieb Sommerbetrieb Kaminkehrerbetrieb 2 Betriebsartenwähler 3 Störungsanzeige 4 Vorlauftemperatur 5 Störungscode (blinkend) 6 Heizkreiszustand Nachtbetrieb Tagbetrieb (blinkend) Brenner ein 7 Servicezustand Servicebetrieb min. Brennerleistung Servicebetrieb max. Brennerleistung Bedienfunktionen (Klappe zu) Bei geschlossener Klappe kann durch drehen des Drehschalters (2) nach links oder rechts der gewünschte Betriebszustand gewählt werden:... -
Seite 21: Display-Anzeige Im Bedienfeld
Inbetriebnahme Display-Anzeige im Bedienfeld KM628 1 Parameteranzeige P1 aktuelle/einstellen Vorlauftemperatur P2 aktuelle/einstellen Brauchwassertemperatur *P3 gewünschte Vorlauftemperatur P5 aktuelle Außentemperatur P6 aktuelle Abgastemperatur P9 aktuelle Brennerleistung P10 Passwort 2 Optische Schnittstelle 3 Reset/Programmiertaste 4 Alarm LED 5 Parameterwähler 6 Betriebszustand Ausgänge 7 Entsprechender aktueller Meßwert 8 Störungs/Parameter Anzeige 9 Betriebszustand Eingänge... -
Seite 22: Wartung Und Service Geräteverkleidung Abnehmen
Wartung und Service Geräteverkleidung abnehmen Wartungs- und Reinigungsarbeiten Vor Wartungsarbeiten ist das Gerät Die Wartungsarbeiten sollten 1 mal werden ausschließlich von der vom elektrischen Netz zu trennen. jährlich durchgeführt werden. Die autorisierten Fachkraft durchgeführt. Gaszufuhr, sowie Vor- und Rücklauf Reinigung des Wärmetauschers kann Sie trägt die Verantwortung für die sind abzusperren. -
Seite 23: Demontage Brenner Und Gasarmatur
Wartung Reinigung Demontage Brenner • Elektrische Steckverbindungen lösen • 4 Verschraubungen (1) am Gebläse (2) lösen • Befestigungsschrauben (3) an Brenner (4) lösen • Kpl. Brennereinheit vom Wärmetauscher abnehmen 5 - 10 mm 3 - 4 mm Reinigung Brenner und Gebläse •... -
Seite 24: Wartungsanweisung
Wartungsanweisung RENDAMAX 30 Brennwertgerät Die Wartungsarbeiten sollten 1 mal Wartungs- und jährlich durchgeführt werden. Die Reinigungsarbeiten werden Reinigung des Wärmetauschers ausschließlich von kann bei geringer Verschmutzung der autorisierten Fachkraft entfallen, muß jedoch mindestens durchgeführt. Sie trägt die alle 2 Jahre erfolgen. -
Seite 25: Störmeldeliste
Störmeldeliste Störmeldungen angezeigt über KM 628 Störungsmeldungen 11. Falsches Flammensignal 25. Fehlerhafte maximale Bei einer Störung erscheint blinkend Es wurde ein Ionisierungsstrom über Gebläsedrehzahl 1 µA gemessen, während der Brenner Für die Zündung ist eine bestimmte -Symbol und ein Störungscode in Betrieb war. - Seite 28 ELCO GmbH Service: D - 64546 Mörfelden-Walldorf ELCO Austria GmbH A - 2544 Leobersdorf ELCOTHERM AG CH - 7324 Vilters ELCO-Rendamax B.V. NL - 1410 AB Naarden ELCO Belgium n.v./s.a. B - 1731 Zellik...
