Informations générales

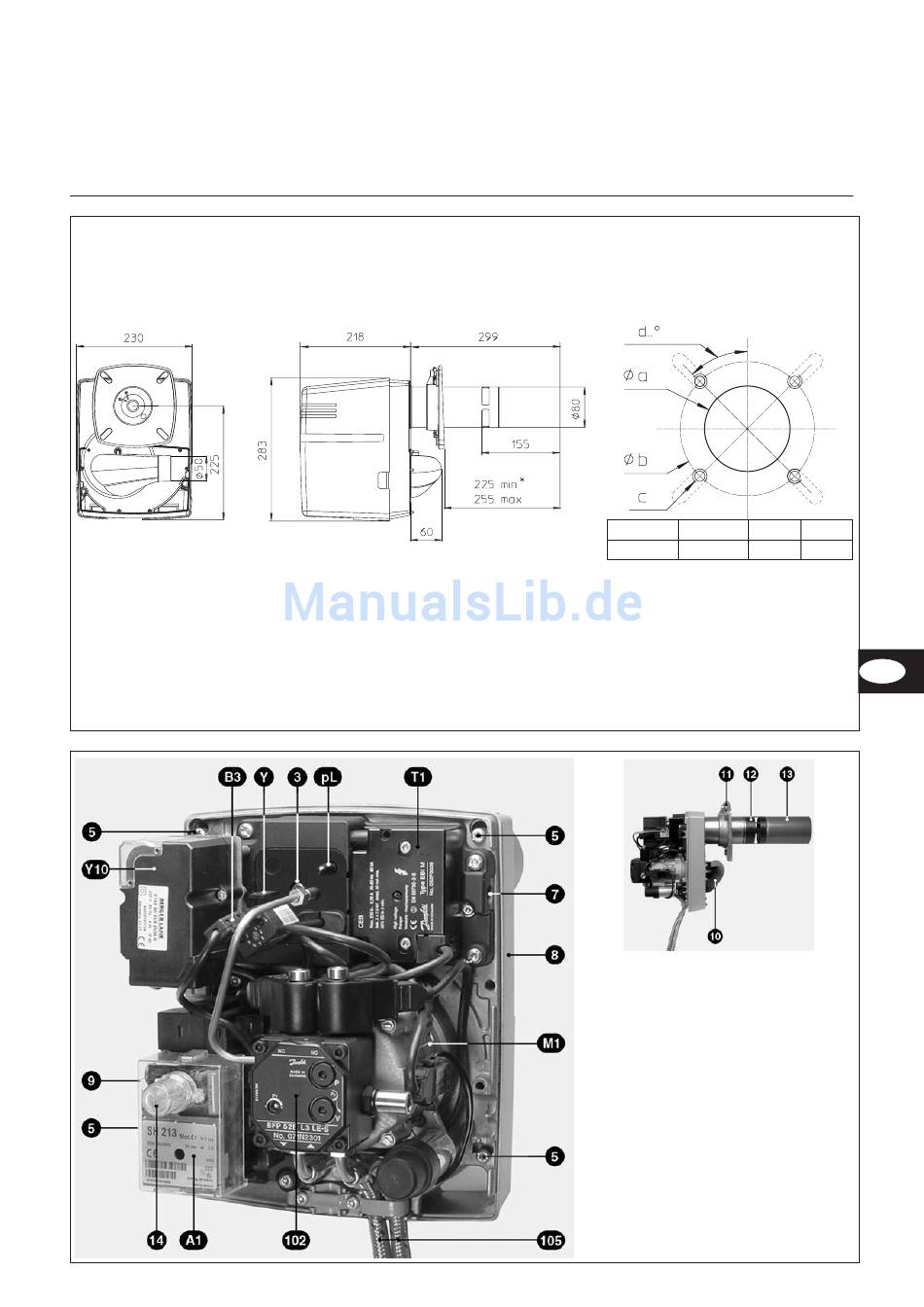

Dimensions
Description du brûleur
04/2006 - Art. Nr. 13 018 052C
a (mm) b (mm)
85-104 150-170
Perçages dans la plaque
frontale de la chaudière
* pour épaisseur de porte de 70 mm
A1 Coffret de sécurité
B3 Détecteur de flamme IRD
M1 Moteur électrique pour pompe et turbine
de ventilation
pL Prise de pression d'air
T1 Transformateur d'allumage
Y Réglette graduée - ouverture de recirculation
Y10 Servomoteur
3 Vis de réglage - ouverture de recirculation
5 Vis de fixation - platine
7 Système d'accrochage
8 Carter
9 Prise de raccordement à 7 pôles (masquée)
10 Tubulure d'aspiration de l'air
11 Porte-tube avec bride de raccordement
et joint d'isolation
12 Tube du brûleur
13 Tube de flamme (auxiliaire)
14 Bouton de déverrouillage
102 Pompe à fioul
105 Flexibles à fioul
c d
M8 45°
FR
19
