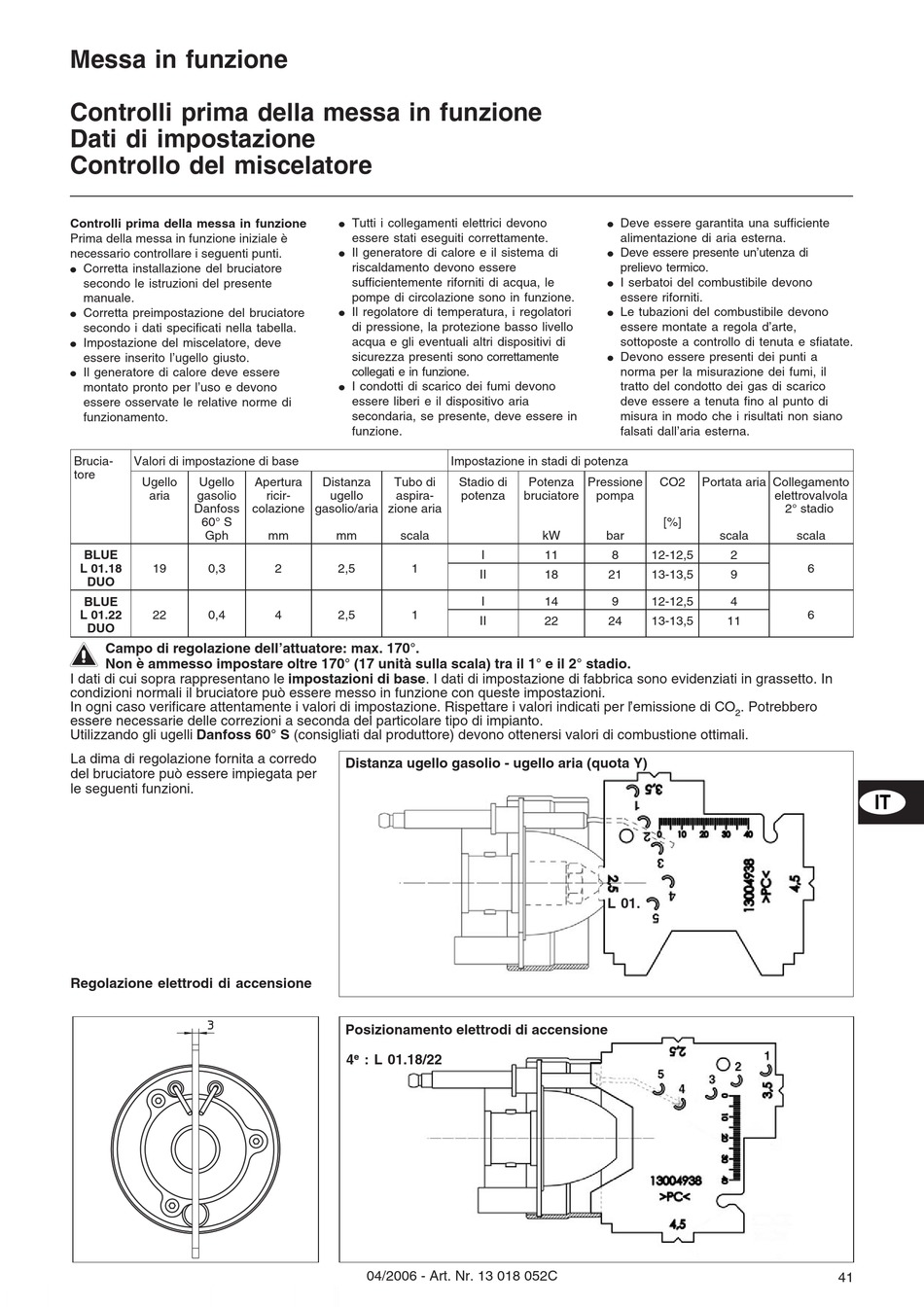

Controlli Prima Della Messa In Funzione; Dati Di Impostazione, Controllo Del Miscelatore - elco VECTRON BLUE L 01.18 DUO Betriebsanleitung

Messa in funzione

Controlli prima della messa in funzione

Dati di impostazione
Controllo del miscelatore
Controlli prima della messa in funzione
Prima della messa in funzione iniziale è
necessario controllare i seguenti punti.
Corretta installazione del bruciatore
G
secondo le istruzioni del presente
manuale.
Corretta preimpostazione del bruciatore
G
secondo i dati specificati nella tabella.
Impostazione del miscelatore, deve
G
essere inserito l'ugello giusto.
Il generatore di calore deve essere
G
montato pronto per l'uso e devono
essere osservate le relative norme di
funzionamento.
Brucia- Valori di impostazione di base
tore
Ugello Ugello
aria gasolio
Danfoss
60° S
Gph
BLUE
L 01.18 19 0,3
DUO
BLUE
L 01.22 22 0,4
DUO
m
Campo di regolazione dell'attuatore: max. 170°.
Non è ammesso impostare oltre 170° (17 unità sulla scala) tra il 1° e il 2° stadio.
I dati di cui sopra rappresentano le impostazioni di base. I dati di impostazione di fabbrica sono evidenziati in grassetto. In
condizioni normali il bruciatore può essere messo in funzione con queste impostazioni.
In ogni caso verificare attentamente i valori di impostazione. Rispettare i valori indicati per l'emissione di CO
essere necessarie delle correzioni a seconda del particolare tipo di impianto.
Utilizzando gli ugelli Danfoss 60° S (consigliati dal produttore) devono ottenersi valori di combustione ottimali.
La dima di regolazione fornita a corredo
del bruciatore può essere impiegata per
le seguenti funzioni.
Regolazione elettrodi di accensione
Tutti i collegamenti elettrici devono
G
essere stati eseguiti correttamente.
Il generatore di calore e il sistema di
G
riscaldamento devono essere
sufficientemente riforniti di acqua, le
pompe di circolazione sono in funzione.
Il regolatore di temperatura, i regolatori
G
di pressione, la protezione basso livello
acqua e gli eventuali altri dispositivi di
sicurezza presenti sono correttamente
collegati e in funzione.
I condotti di scarico dei fumi devono
G
essere liberi e il dispositivo aria
secondaria, se presente, deve essere in
funzione.
Apertura Distanza Tubo di
ricir- ugello aspira-
colazione gasolio/aria zione aria
mm mm scala
2 2,5 1
4 2,5 1
Distanza ugello gasolio - ugello aria (quota Y)
Posizionamento elettrodi di accensione
e
4 : L 01.18/22
04/2006 - Art. Nr. 13 018 052C
Deve essere garantita una sufficiente
G
alimentazione di aria esterna.
Deve essere presente un'utenza di
G
prelievo termico.
I serbatoi del combustibile devono
G
essere riforniti.
Le tubazioni del combustibile devono
G
essere montate a regola d'arte,
sottoposte a controllo di tenuta e sfiatate.
Devono essere presenti dei punti a
G
norma per la misurazione dei fumi, il
tratto del condotto dei gas di scarico
deve essere a tenuta fino al punto di
misura in modo che i risultati non siano
falsati dall'aria esterna.
Impostazione in stadi di potenza
Stadio di Potenza Pressione
potenza bruciatore pompa
kW bar
I 11 8
II 18 21
I 14 9
II 22 24
L 01.
CO2 Portata aria Collegamento
elettrovalvola
2° stadio
[%]
scala scala
12-12,5 2
6
13-13,5 9
12-12,5 4
6
13-13,5 11
. Potrebbero
2
IT
41
