Funzionamento

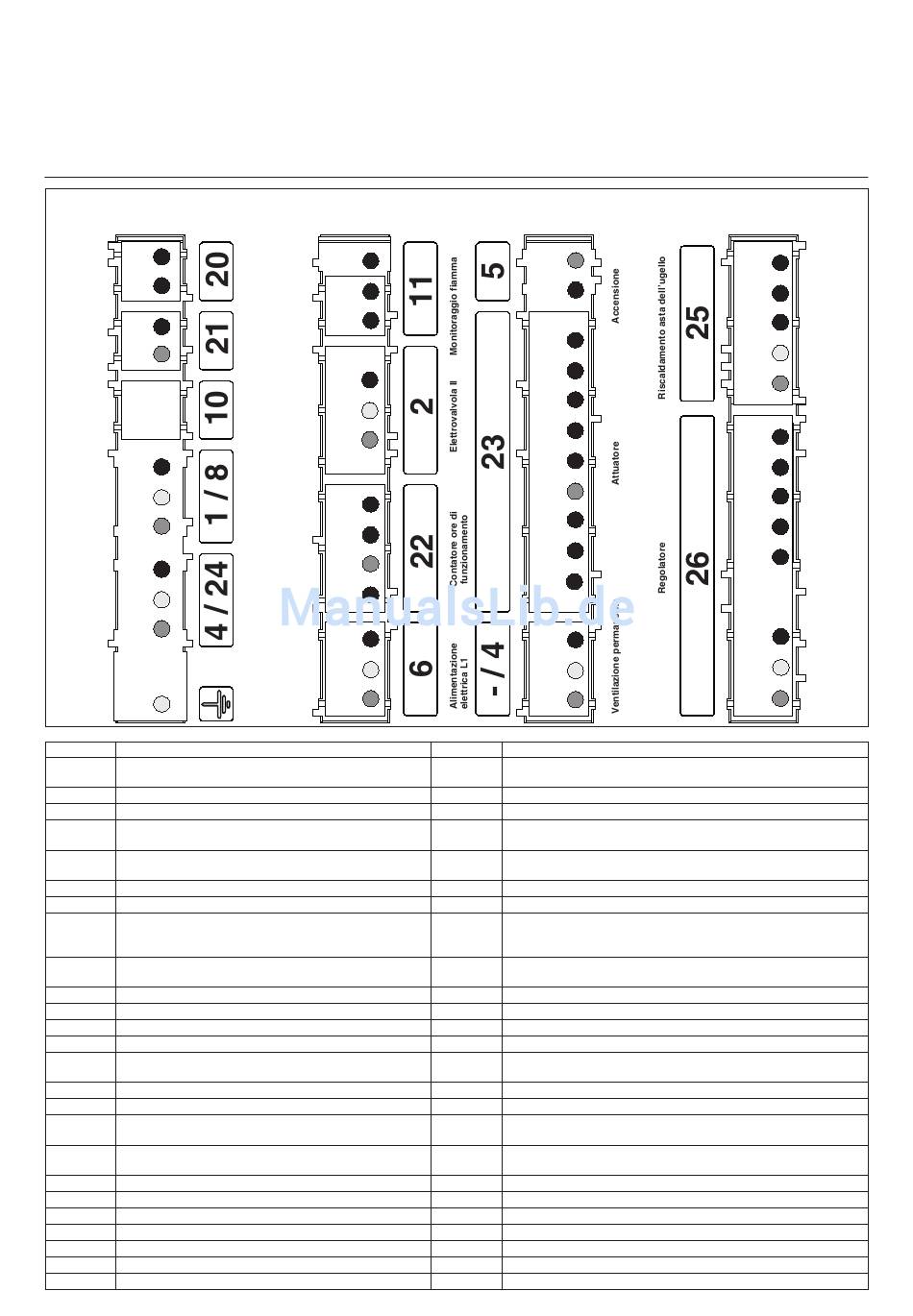

Configurazione dei terminali

Attacco di collegamento

Morsetto Connettore n.
1
2
3
4
7
8
9
10
11
12
Morsetto
1 Morsetto A del programmatore
2 Morsetto 9 del programmatore
3 Morsetto 7 del programmatore
4 Neutro
7 Morsetto 5 del programmatore
8 Terra
9 Neutro
10 Morsetto 4 del programmatore
11 Terra
12 Neutro
15 Morsetto 1 del programmatore
16 Morsetto 2 del programmatore
17 Morsetto 9 del programmatore
18 Morsetto B5 sulla presa Wiel. 4P e morsetto 4 del
servomotore SM
19 Terra
20 Neutro
22 Morsetto 5 del programmatore e morsetto B4 sulla
presa Wiel. 7P (contatore 1° stadio)
23 Morsetto B5 sulla presa Wiel. 4P e morsetto 4 del
servomotore SM (contatore 2° stadio)
24 Neutro
25 Fase
26 Fase
27 Terra
28 Neutro
29 Neutro
30 Morsetto 3 del programmatore
38
Morsetto Connettore Connettore
15
Comando di
sbloccaggio a
16
distanza
17
Display
guasti
18 18 18 18
19 19 19 19
20 20
Elettrovalvola I
22
23
24
25
Motore del
bruciatore
26
27
28
Descrizione
04/2006 - Art. Nr. 13 018 052C
Morsetto
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Morsetto
31 Morsetto B del programmatore tramite i morsetti T6 e T7 (se
1° stadio) sulla presa Wiel. 4P (1 del servomotore SM)
32 Morsetto C del programmatore (2 del servomotore SM)
33 Morsetto T1 sulla presa Wiel. 7P (2 del servomotore SM)
34 Morsetto B5 sulla presa Wiel. 4P (4 del servomotore SM) e
fase della valvola 2
35 Morsetto B4 sulla presa Wiel. 7P (5 del servomotore SM) e
fase della valvola 1 (morsetto 5 del programmatore)
36 Neutro (6 del servomotore SM)
37 Morsetto 3 del programmatore (7 del servomotore SM)
38 Morsetto 6 del programmatore (8 del servomotore SM) (in
presenza di un ponticello tra il 4 e il 6 oppure se il
riscaldamento è caldo: morsetto 4 e 6)
39 Morsetto B del programmatore tramite i morsetti T6 e T8 sulla
presa Wiel. 4P (9 del servomotore SM)
40 Fase
41 Terra
42 Neutro
43 Morsetto 5 del programmatore (valvola)
44 Morsetto 6 del programmatore (riscaldamento)
45 Morsetto 4 del programmatore (contatto del riscaldamento)
46 Terra
47 Neutro
48 Morsetto T8 sulla presa Wiel. 4P
49 Morsetto T6 sulla presa Wiel. 4P
50 Morsetto T7 sulla presa Wiel. 4P
51 Morsetto T2 sulla presa Wiel. 7P
52 Morsetto 9 del programmatore
54 Fase
55 Terra
56 Neutro
Connettore Morsetto
43
44
45
46
47
48
49
50
51
52
54
55
56
Descrizione
